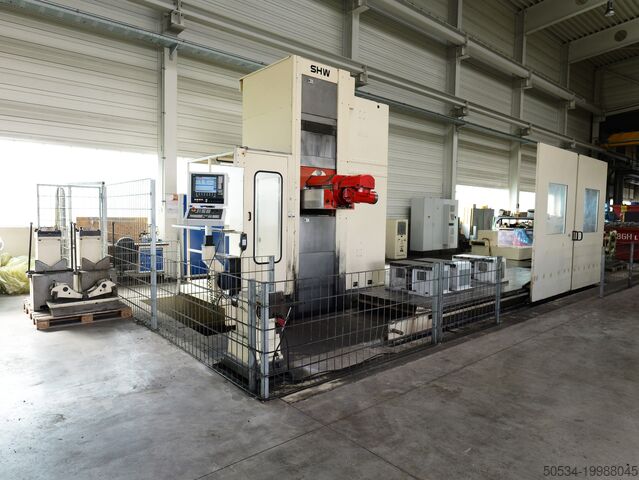

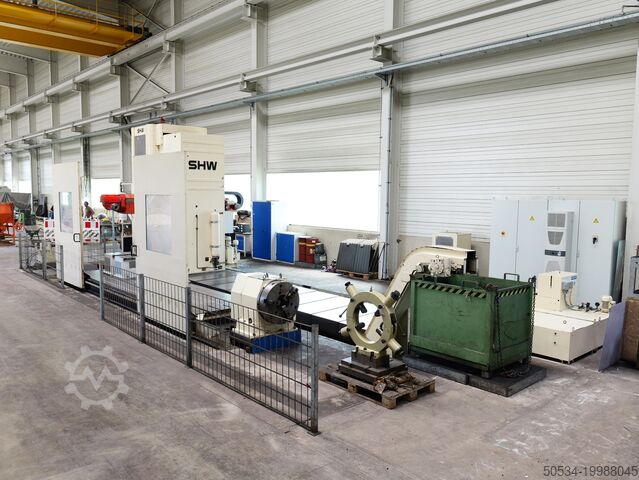

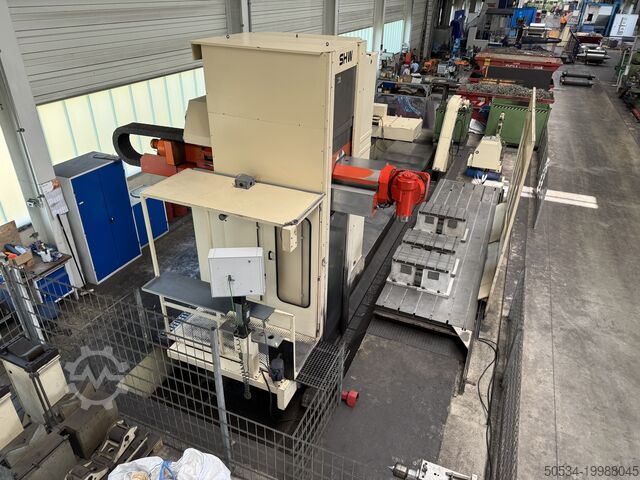

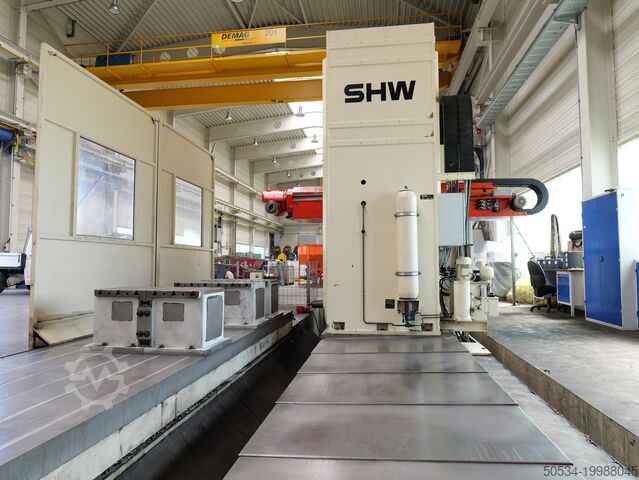

Универсальный фрезерно-сверлильный станок SHW UF 6L

Описание

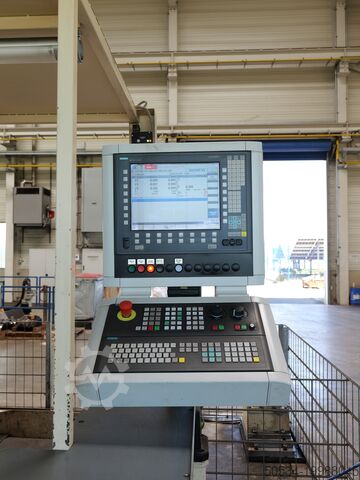

Управление: SIEMENS 840D Solution Line (электрический капремонт 2017 г.)
X-ось: 7 000 мм
Y-ось: 2 100 мм
Guec Edoxb Uwqj Ddceg
Z-ось: 1 500 мм
Ход по Z (шпиндель вертикальный): 1 200 мм

Универсальная фрезерная головка ортогональной конструкции
Диапазон поворота крепления фрезерной головки (моторизованный): 340°
Диапазон поворота фрезерной головки: 180°
Конус шпинделя: SK 50
Частота вращения шпинделя: 22 – 2 240 об/мин

Скорость подачи по осям X, Y, Z: 2 – 12 000 мм/мин
Скорость быстрого хода по осям X, Y, Z: 12 000 мм/мин
Мощность привода 100% ПВ / 60% ПВ: 31,5 / 39 кВт

Стол для установки заготовки
Размеры (ДxШxВ): 6 000 x 1 500 x 300 мм
Т-образные пазы: 6 шт. 28H7 (DIN650)
Расстояние между Т-образными пазами: 250 мм
Макс. нагрузка: 10 т/м²

Оборудование:

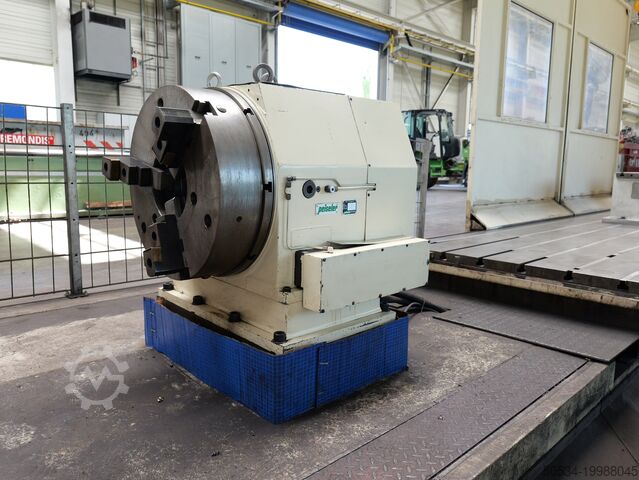

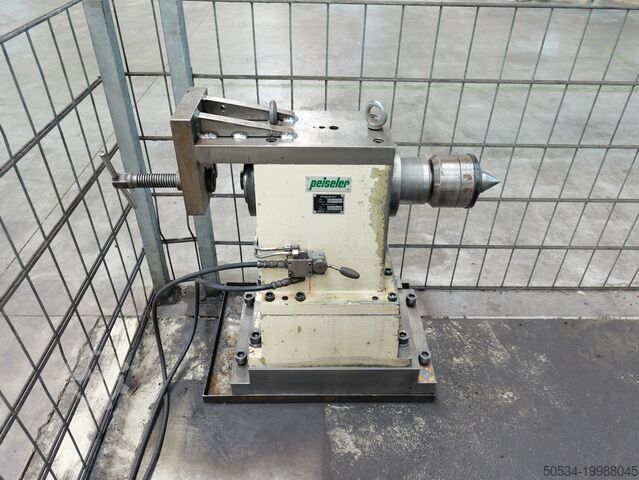

- NC-поворотное устройство PEISELER AWU с подшипником (планшайба 650 мм)

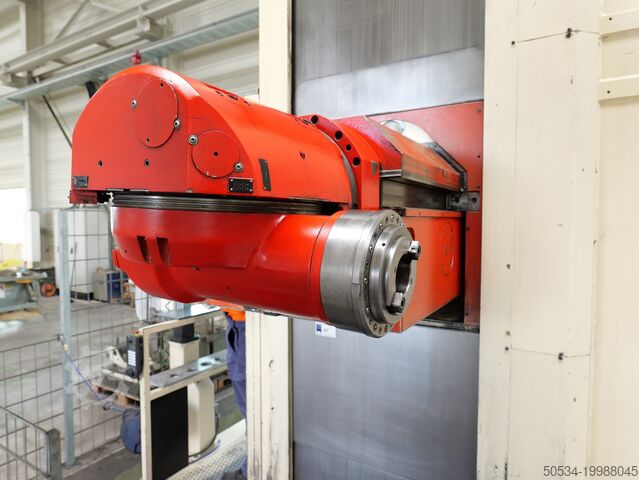

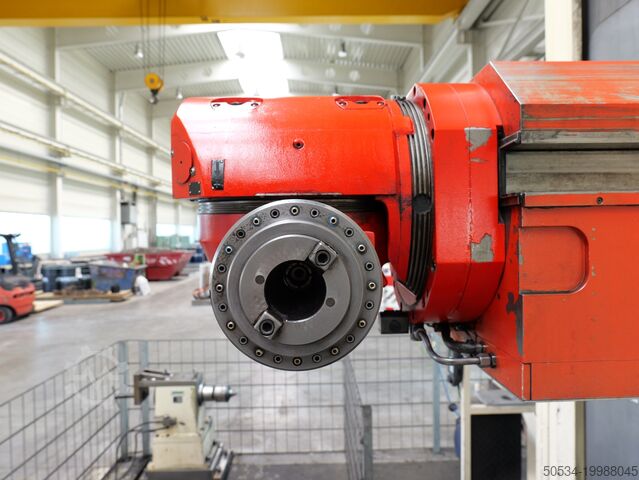

- Автоматическая универсальная фрезерная головка (ортогональная; капиталка в 2017 г., после этого мало эксплуатировалась)

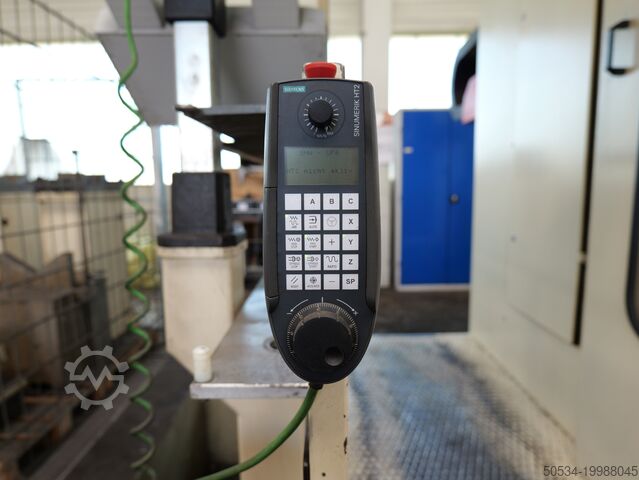

- Электронный ручной пульт SIEMENS
- 3 опорных стола

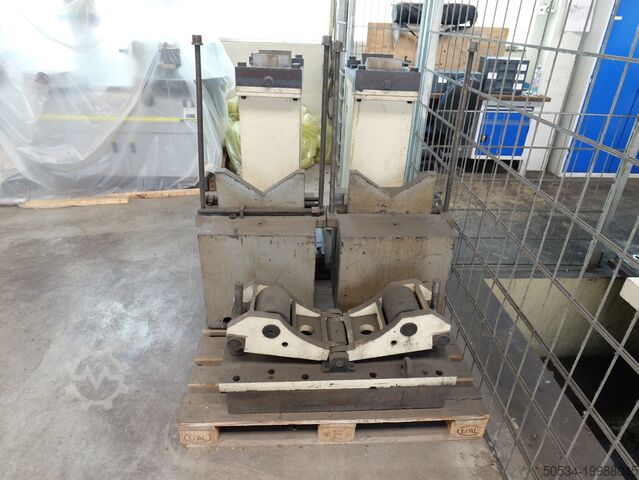

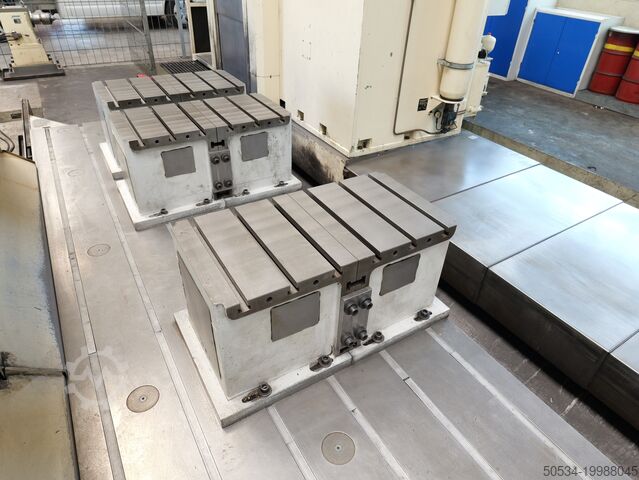

- Различные призматические опорные блоки
- Пластинчатый конвейер MAYFRAN

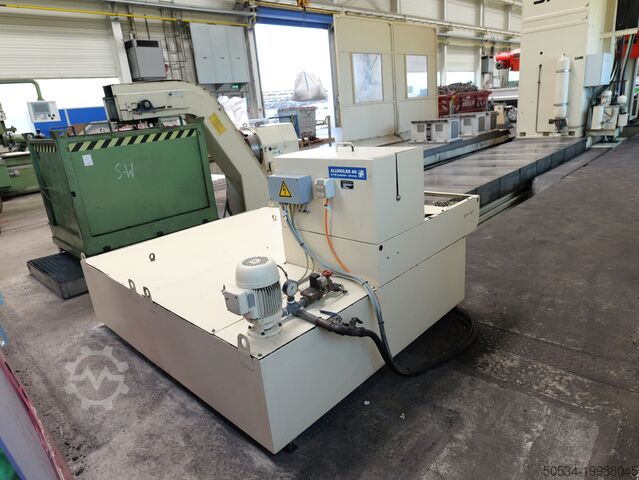

- Охлаждающая установка с ленточным фильтром для бумаги
- Рабочая платформа, перемещающаяся по оси X, защитный кожух с смотровым окном

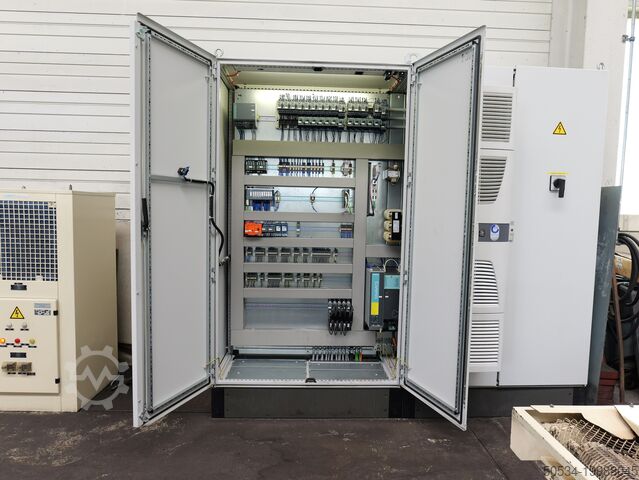

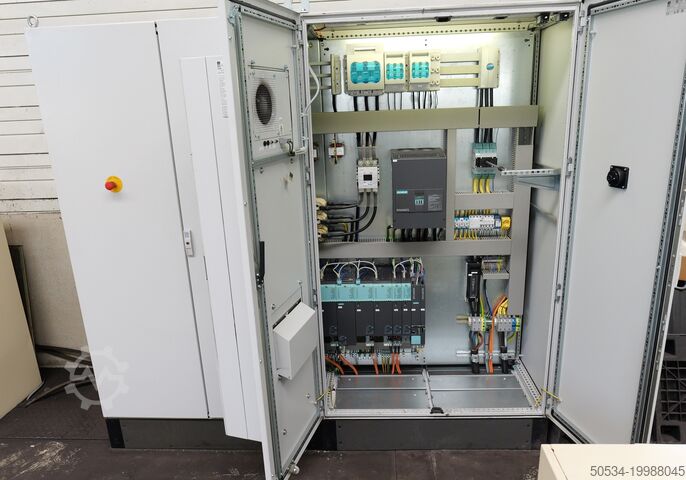

Станок находится в исключительно хорошем состоянии и может быть осмотрен под напряжением. В 2017 г. была установлена новая система управления SIEMENS 840D Solution Line, в ходе чего были обновлены все приводные двигатели и электрический шкаф.
