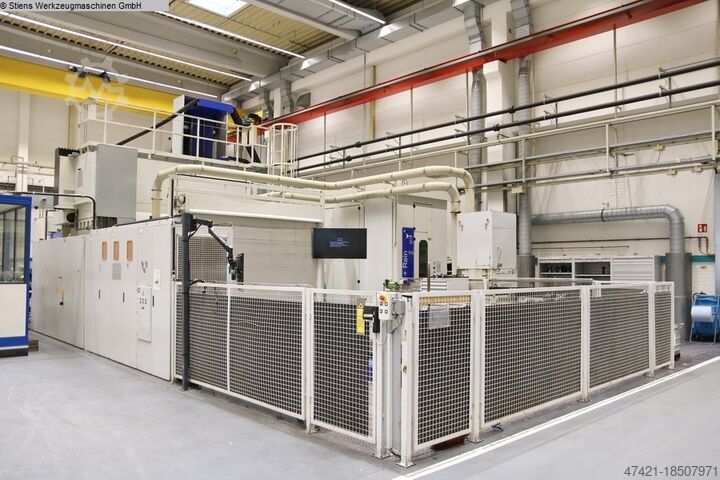

Портальный обрабатывающий центр DROOP + REIN TFS 22 40 DT D40 P

Описание

ось x 10 100 (2x 5 000) мм
ось Y 3000 мм
ось z 1500 мм
Система управления Siemens Sinumerik 840 D
Проход между стойками макс. 3000 мм
Максимальная высота прохода 1950 мм.
Расстояние от центра шпинделя до стола макс. 1800 мм
Расстояние между торцом шпинделя и столом 1350/1500 мм
Тип П 8005020/00-4
Диапазон скоростей - главный шпиндель макс. 18 000 мин/-1
Мощность привода - главный шпиндель 20 кВт
Макс. крутящий момент 48 Нм
Держатель инструмента HSK-A63 DIN 69063
Удлинение шпинделя 450 мм
поворотный B: +110° / -10 °
вращающийся C: +/- 200 °
Тип П 8002320/00-4
Диапазон скоростей - главный шпиндель 20 - 5000 мин/-1
Мощность привода - главный шпиндель 40 кВт
Макс. крутящий момент 1100 Нм
Держатель инструмента HSK-A100 DIN 69063
Удлинение шпинделя 300 мм
поворотный B: +110° / -10 °
вращающийся C: +/- 200 °

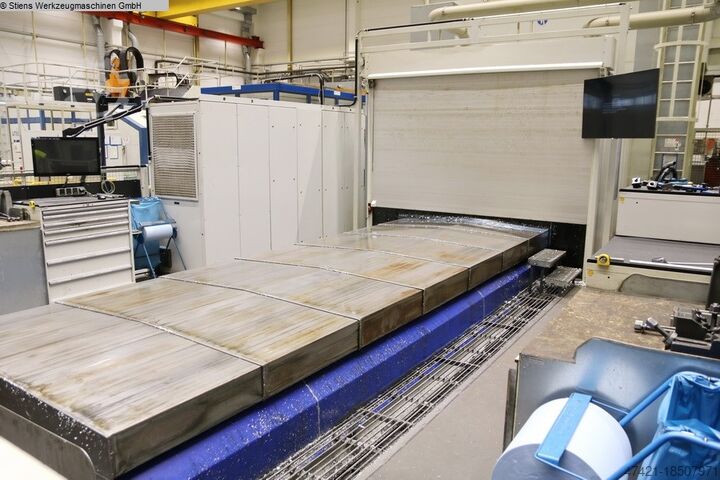

Площадь зажима стола 4000 x 2200 (2x) мм
макс. нагрузка на стол 12/20 т
Высота над полом 700 мм
Количество Т-образных пазов 11 + 19
Т-образные пазы - ширина 28H7 мм
Т-образные пазы - шаг 200 мм

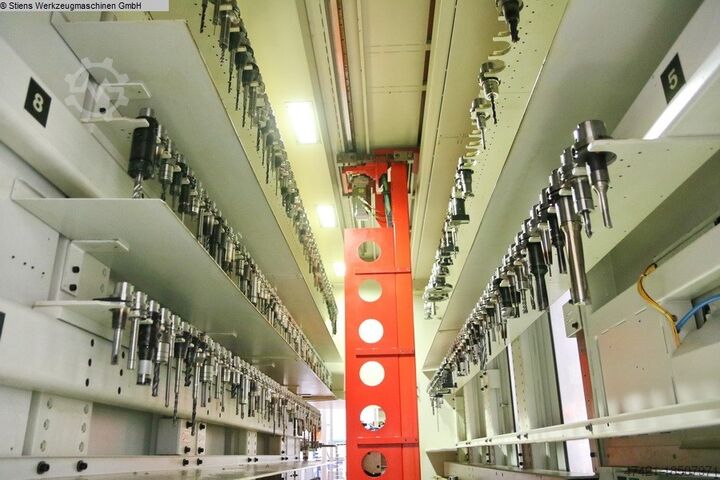

Количество позиций инструмента 327 поз.
Количество позиций инструмента HSK A63: 156 поз.
Количество позиций инструмента HSK A100: 171 поз.
Макс. диаметр инструмента HSK A63: 52 мм
Макс. длина инструмента HSK A63: 250 / 500 мм
Макс. вес инструмента HSK A63: 5,0 кг
Макс. диаметр инструмента HSK A100: 315 мм
Макс. длина инструмента HSK A100: 500 / 800 мм
Макс. вес инструмента HSK A100: 40,0 кг
Скорость подачи X: макс. 30 000 мм/мин
Скорость подачи Y/Z: макс. 40 000 мм/мин
Скорость подачи B: 3600 °/мин
Скорость подачи C: 2160 °/мин
Ускорение X: макс. 1,5 м/с²
Ускорение Y/Z: макс. 3,2 м/с²
ось x 10 100 (2x 5 000) мм
ось Y 3000 мм
ось z 1500 мм
ось b +110° / -10 °
Bdec R Novy Ihdjc Ifned
ось c +/- 200 °
Общая потребляемая мощность 150 кВА
Требуемое пространство примерно 25,0 x 12,0 x 7,0 м

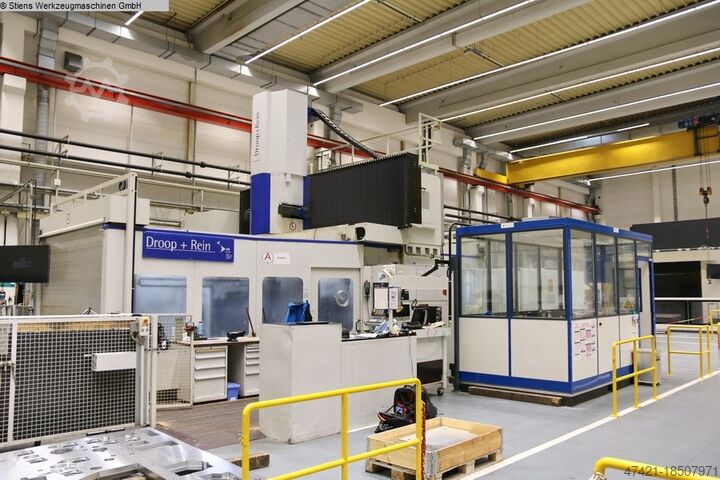

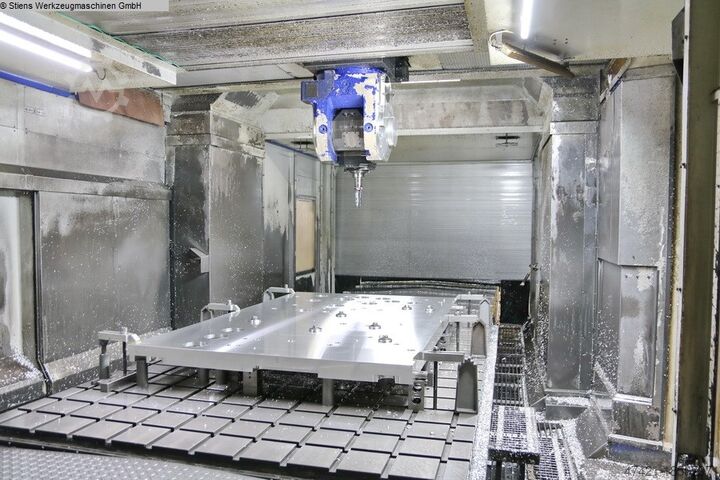

Большой 5-осевой портальный обрабатывающий центр
DROOPS + REIN - TFS 22 40 DT D40 P

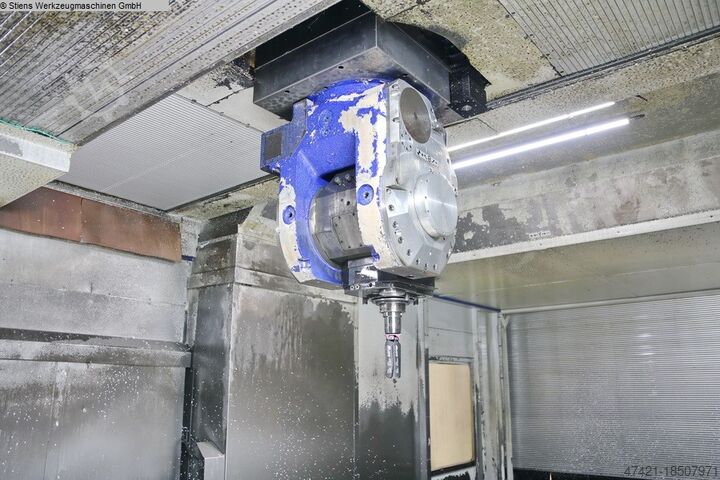

- две фрезерные головки
- около 4000 часов работы
- Ось X 10 000 мм (спаренная) / 2x 5 000 мм (отдельный стол)
- 3 оси одновременно (X, Y, Z)
- 2 оси позиционирования (B, C)
- Инструменты по запросу
