Портальный фрезерный станок
Портальный фрезерный станок Reichenbacher Hamuel Shape 2000 - 5 axis
Год выпуска
1999
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Технические детали:
x-траектория: 3 500 мм
y-путь: 2 200 мм
z-перемещение: 1 200 мм
ось c: +/- 200°
Управление: Heidenhain TNC 426
Частота вращения шпинделя против часовой стрелки:: макс. 10000
Скорость вращения шпинделя по часовой стрелке:: макс. 10000
Расстояние между колоннами: 2 500 мм
Расстояние шпиндель/стол: вертикальное: 1230 мм

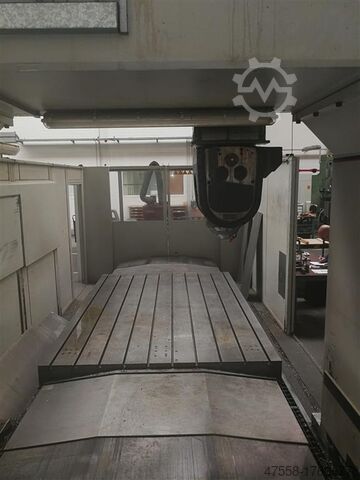

Зажимная поверхность: стол: 3000 x 2000 мм
Нагрузка на стол: 10 тонн
Держатель инструмента: HSK A 63
Скорость подачи: X/Y/Z: макс. 20 м/мин.
Сжатый воздух: 8 бар
Общая потребляемая мощность: ок. 100 кВт
Вес станка прибл.: 40 000 кг
Размеры станка: 18,0 x 6,0 x 5,8 м

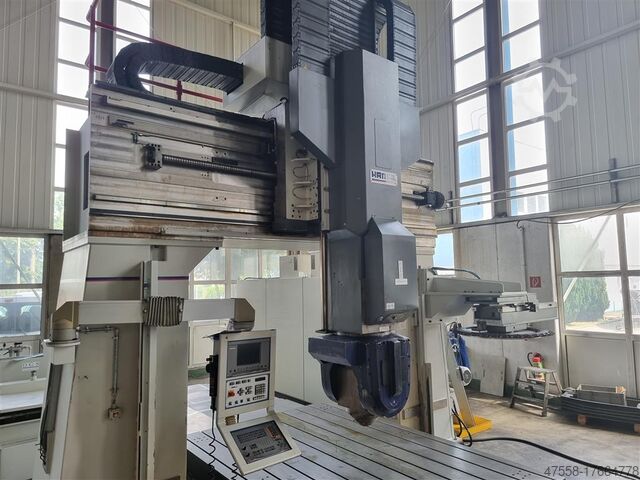

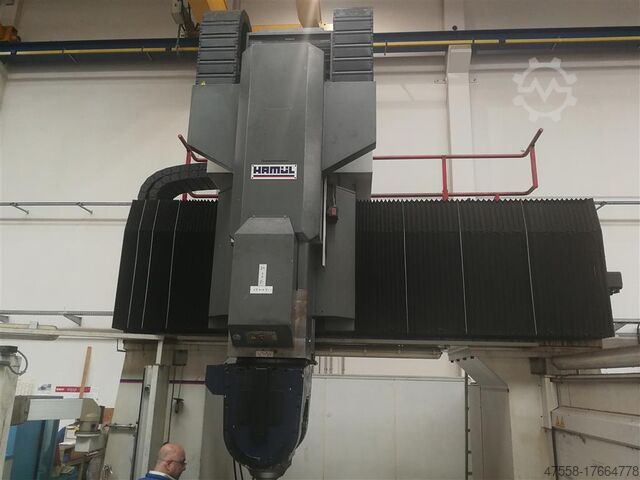

5-осевой портальный фрезерный станок
Фрезерный шпиндель: Hauser тип HS 256A-01 Uni, макс. скорость 10 000 об/мин. прямой привод

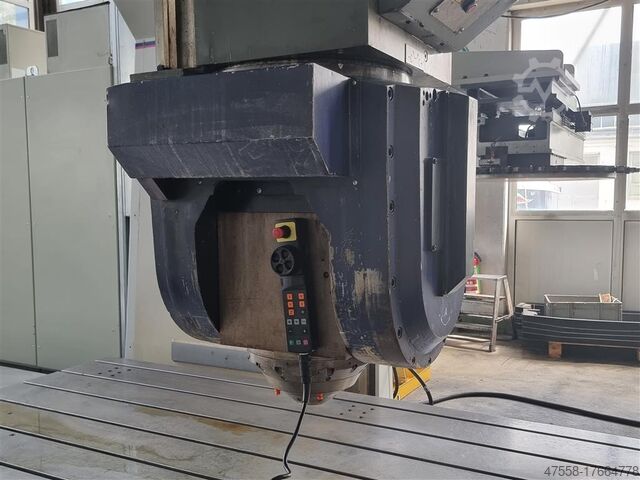

Фрезерная головка: Hamül, вилочная конструкция, встроенная ось A = угол поворота +/- 110°

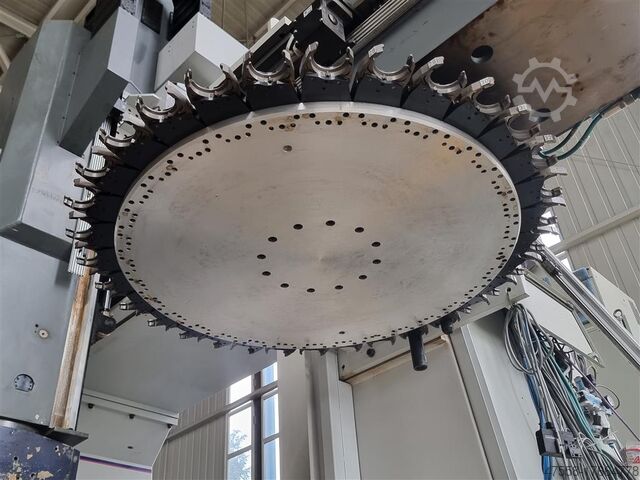

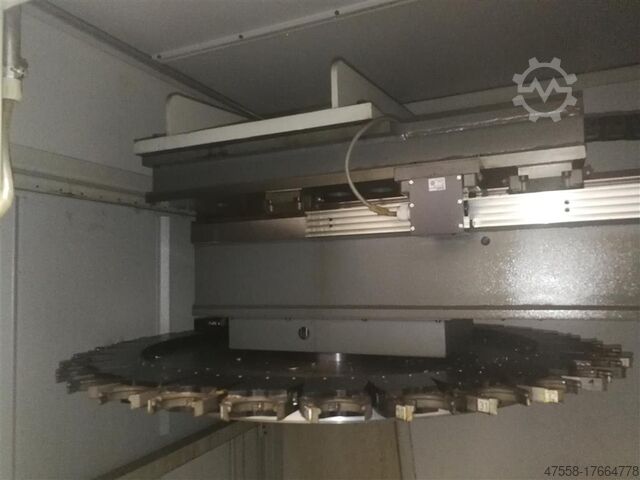

Устройство смены инструмента: Hamül, поворотный индексируемый стол с поворотным столом, на 32 позиции инструмента

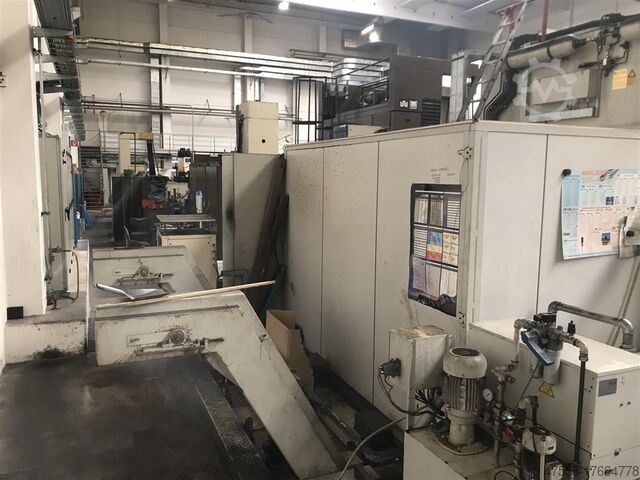

Транспортер для стружки: 2 откидных ленточных транспортера, производство DGS с баком для воды, длина вставки 8 500 мм
BKW тип DL 55V-2KK, производительность 2,41 л/мин;
Bdoc R Nc Ifou Nc Emensd
Комбинированный блок охлаждения масла/воды для гидравлического масла и охлаждения шпинделя
Система смазочно-охлаждающей жидкости: ленточный фильтр производства DGS типа SBF 150

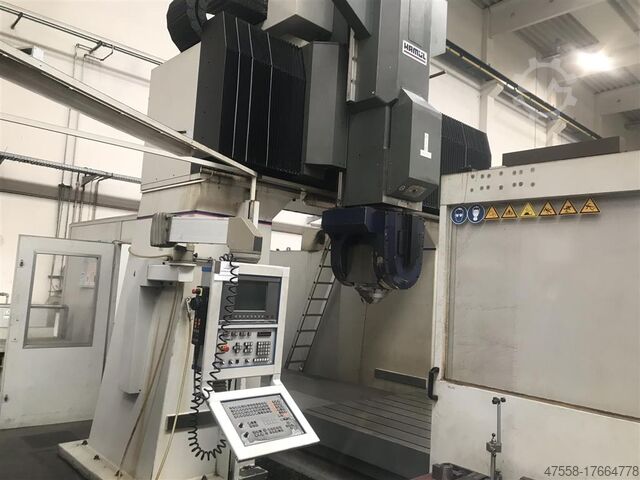

Управление: через панель управления типа Heidenhain LE 426
Оси X, Y и Z с измерительными стержнями Heidenhain.
Ручной блок управления HR 410
Гидравлическая компенсация веса (ось Z)
Оборудование:
Шкаф (защитные стенки со смотровыми окнами и защитными дверями)
Гидравлическая система
Освещение рабочей зоны
*
