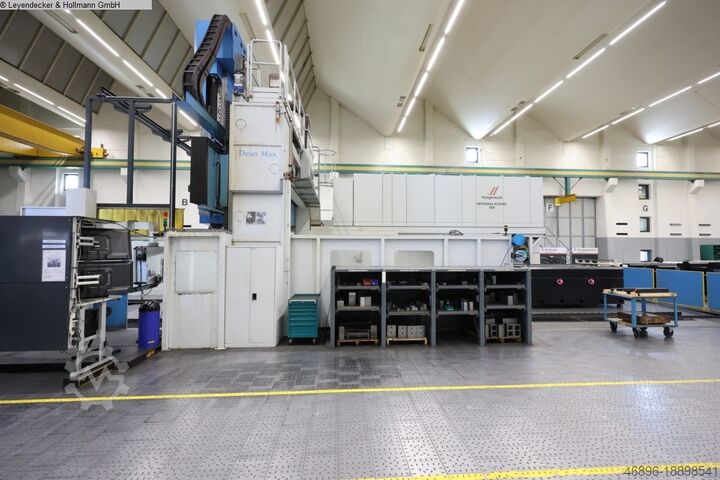

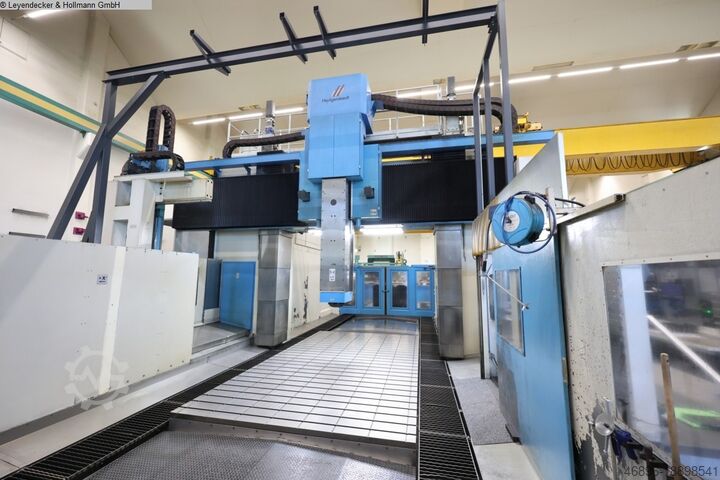

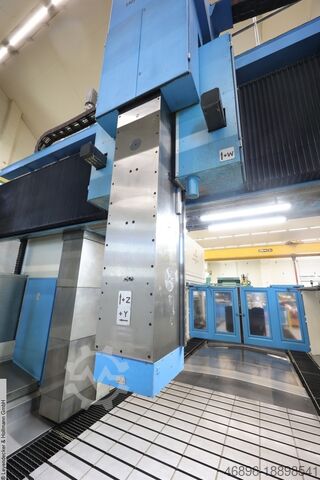

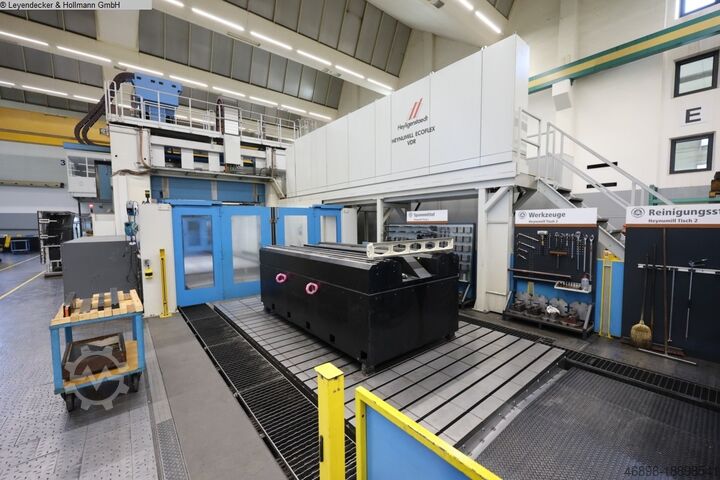

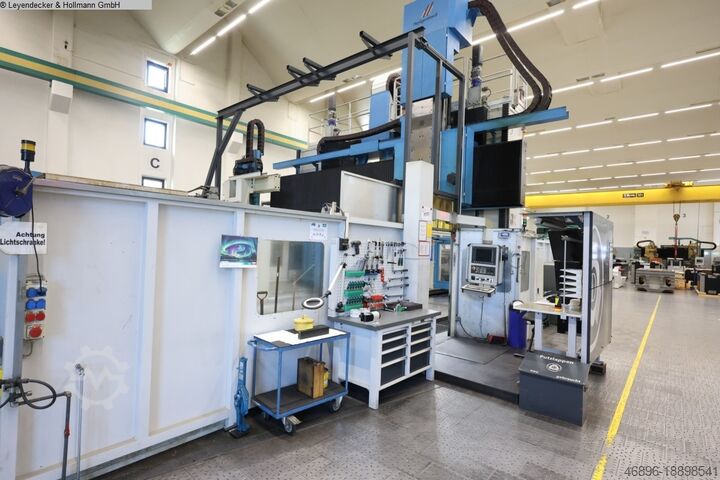

Портальный фрезерный станок HEYLIGENSTAEDT Heynumill Ecoflex

Описание

ход по оси X 6500/13500 мм
ход по оси Y 4000 мм
z-ход 1500 мм
ход w 2250 мм

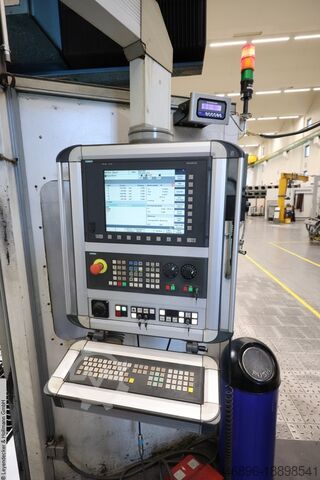

Система управления SIEMENS 840 D

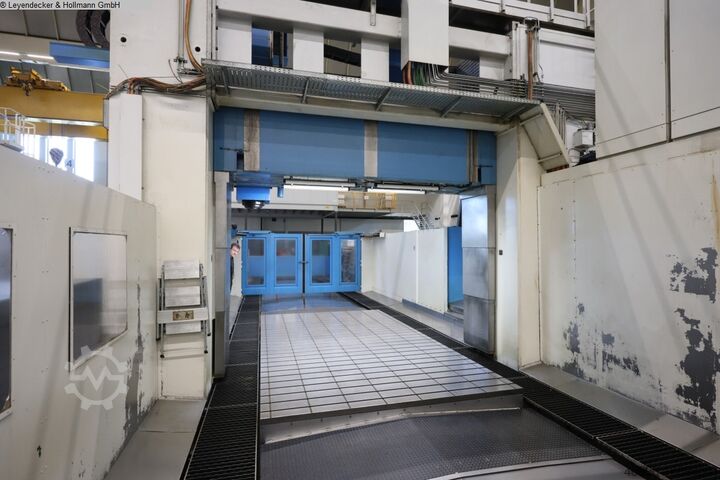

Площадь зажима стола 5500/12500 x 3000 мм
Проход между стойками 3800 мм
Макс. расстояние между рабочим столом и торцом шпинделя 3000 мм
макс. вес заготовки 50000/75000 кг
Размеры плунжера 520 x 625 мм
Скорость вращения шпинделя 5000 об/мин
Двигатель фрезерного шпинделя 63 кВт
Крутящий момент на шпинделе 2900 Нм
Держатель инструмента DIN 69893 HSK-A 100
Скорость подачи x/y/z 24 м/мин
Подача по оси w 6 м/мин
Ускоренный ход x/y/z 40 м/мин
Общая потребляемая мощность 120 кВт
Вес машины прибл. 250 т
Требуемое пространство примерно. 29,5 х 9,5 х 8,2 м
Оборудование/Аксессуары:
- автоматический магазин инструментов на 212 позиций

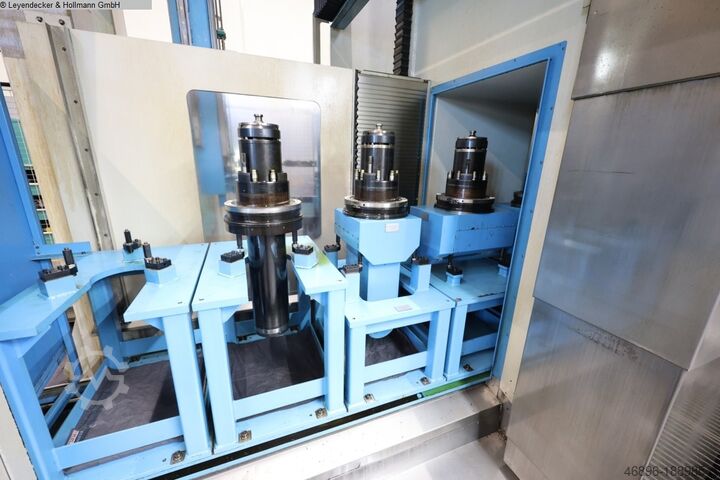

- автоматический магазин фрезерных головок на 6 фрезерных головок
- Обрабатывающие модули/фрезерные головки:
1. Обрабатывающий модуль - прямой - 67 кВт, 2900 Нм, 5000 об/мин, HSK-A 100
2. Обрабатывающий модуль - прямой удлиненный - 40 кВт, 1700 Нм, 5000 об/мин, HSK-A 100
3. Обрабатывающий модуль - Угловой BM удлиненный - 40 кВт, 4000 об/мин, 1800 Нм, HSK-A 100
4. Модуль обработки - Angle BM - 67 кВт, 4000 об/мин, 2900 Нм, 360 x 1°, HSK-A 100
5. Модуль обработки - Angle BM - 67 кВт, 4000 об/мин, 2900 Нм, 360 x 1°, HSK-A 100
6. Обрабатывающий модуль - Universal Index BM - 40 кВт, 4000 об/мин, 2100 Нм,
- Ось C 360 x 1°, ось B +/- 110 x 1°, HSK-A 100
- Измерительный зонд
- Система охлаждения
- Транспортер стружки
- Техническая документация
