Портальный фрезерный станок

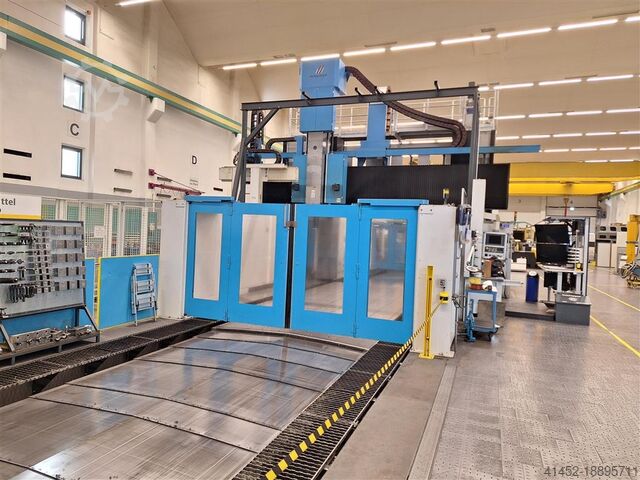

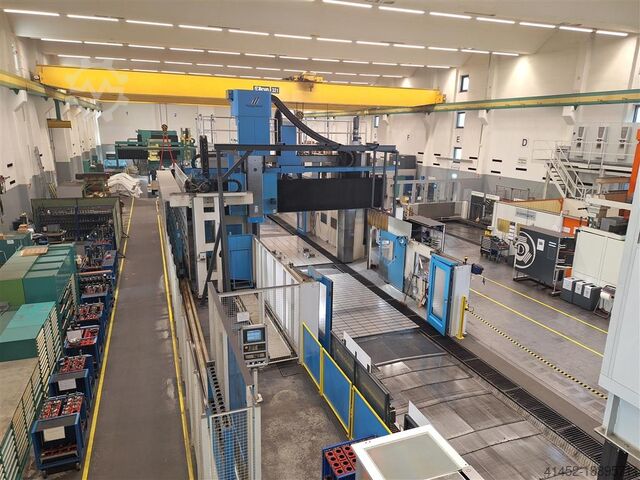

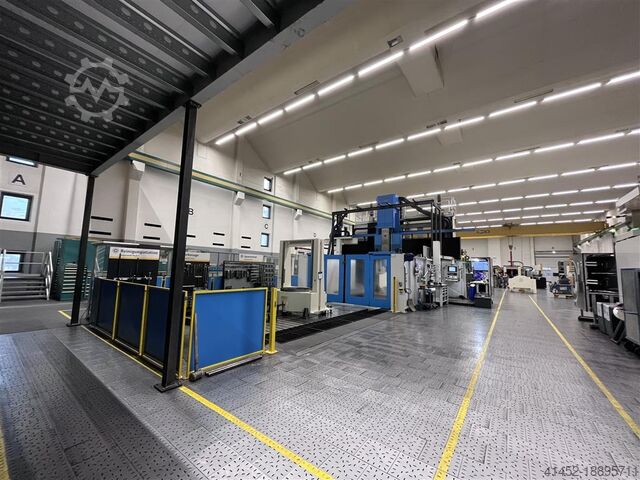

Портальный фрезерный станок HEYLIGENSTAEDT Heynumill ECOFLEX
Год выпуска
2010
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Технические подробности:
Ход по оси X: 6500/13500 мм
Ход по оси Y: 4000 мм
Ход по оси Z: 1500 мм
ось w: 2250 мм

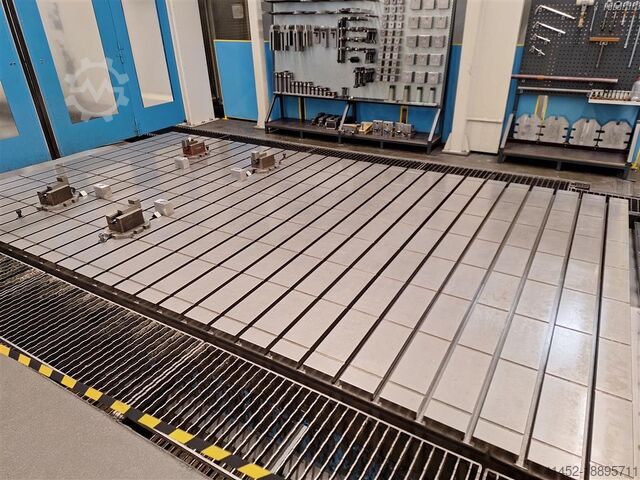

Поверхность стола: 5500/12500 x 3000 мм
Макс. Вес заготовки: 50 000/75 000 кг
Размеры плунжера: 520 x 625 мм
Двигатель фрезерного шпинделя: 67,4 (с1/100%) кВт
Крутящий момент на шпинделе: 2900 Нм
Держатель инструмента: DIN 69893 HSK-A 100
Диапазон скоростей вращения фрезерного шпинделя: 1 - 1000 / 5 - 5000 об/мин
Bjc R Ncjway I Ue Ifnjdd
Скорость подачи: 1 - 24000 мм/мин
ось w: 1 - 6000 мм/мин.
Проход между стойками: 3500 мм
Высота прохода: 3000 мм
Общая потребляемая мощность: 120 кВт
Вес машины примерно: 250 т
Требуемая площадь примерно: 29,5 x 9,5 x 8,2 м

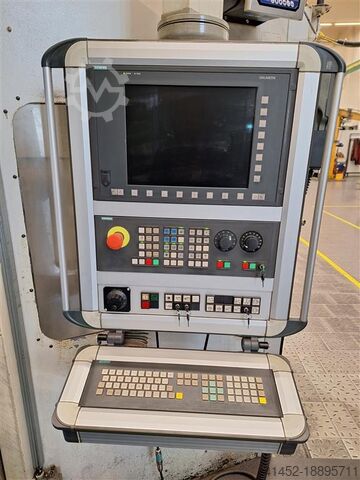

с ЧПУ SIEMENS 840 D

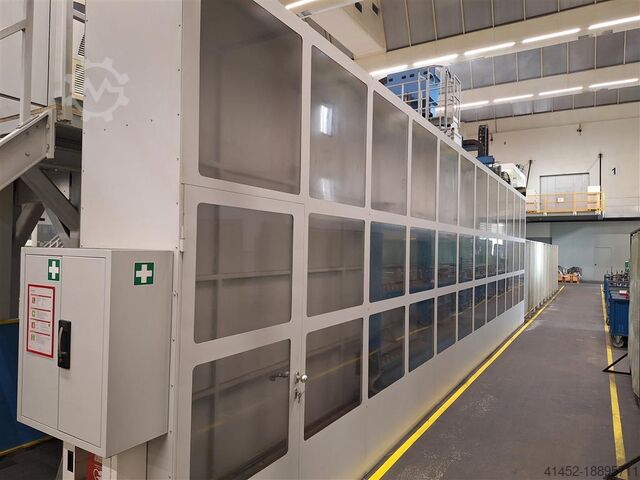

автоматический магазин инструментов на 212 позиций
Автоматический магазин фрезерных головок на 6 фрезерных головок
1 обрабатывающий модуль - прямой - 67 кВт, 2900 Нм, 5000 об/мин, HSK-A 100
2 обрабатывающих модуля - прямой удлиненный - 40 кВт, 1700 Нм, 5000 об/мин, HSK-A 100
3 Обрабатывающий модуль - Угловой BM удлиненный - 40 кВт, 4000 об/мин, 1800 Нм, HSK-A 100
4-й модуль обработки - Угловой BM - 67 кВт, 4000 об/мин, 2900 Нм, 360 x 1°, HSK-A 100
5 модуль обработки - Угловой BM - 67 кВт, 4000 об/мин, 2900 Нм, 360 x 1°, HSK-A 100
6 Обрабатывающий модуль - Universal Index BM - 40 кВт, 4000 об/мин, 2100 Нм,
Ось C 360 x 1°, ось B +/- 110 x 1°, HSK-A 100
Система охлаждения, транспортер стружки
*
