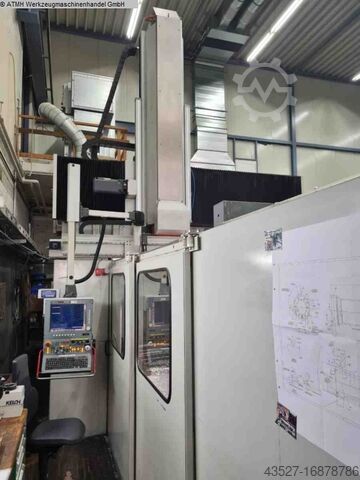

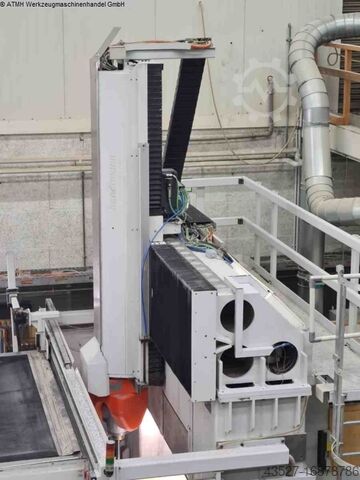

Портальный фрезерный станок HANDTMANN UBZ NT 300 / 220 T

Описание

x-путь 4200 мм
y-путь 2750 мм
z-путь 1650 мм
Блок управления Fidia C20
Общая потребляемая мощность / кВт
Вес машины ок. 40 тонн
Занимаемая площадь ок. Д9,5 x Ш5,9 x В6,4 м
Handtmann NT 300 / 220 T:
- Год выпуска: 2001
- Траектории перемещения: ось X ок. 4 200 мм, ось Y ок. 2 750 мм, ось Z ок.
1 650 мм, °C - ось ок. +/-275° и A - ось +95° / -120°.
Bdjc R Nc Ijuddhcsfnod
- Размер приспособления: ок. 3 000 мм x ок. 2 200 мм x ок. 980 мм

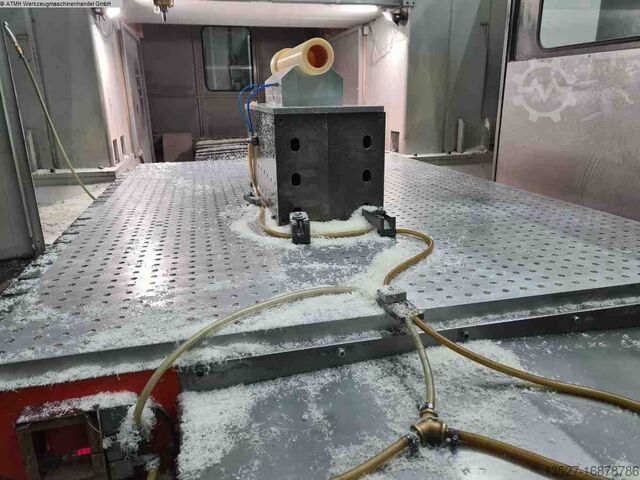

- Размер стола: 3 000 мм x 2 200 мм с Т-образными пазами в центрах 150 мм
- Нагрузка на стол: 1 000 кг / м² поверхности стола
- Рабочая и быстрая скорость перемещения: макс. 20 м/мин

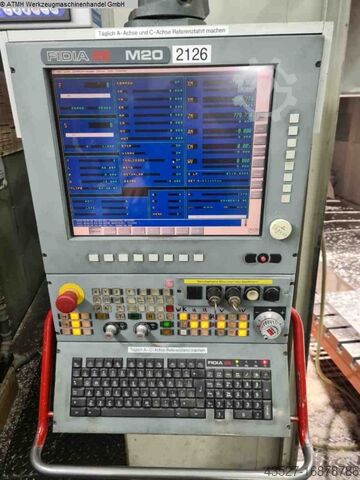

- Управление: Fidia C20

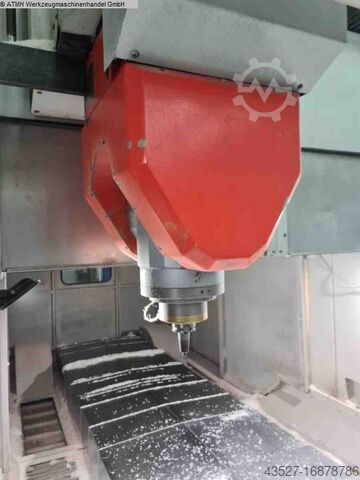

- Шпиндель: HSK 63 от Fischer (Швейцария), 24 000 об/мин (с консистентной смазкой)
- Наработка шпинделя: 6 939 часов (по состоянию на 16/05/22)
- Общее количество часов: 76 793 часа (по состоянию на 16/05/22)

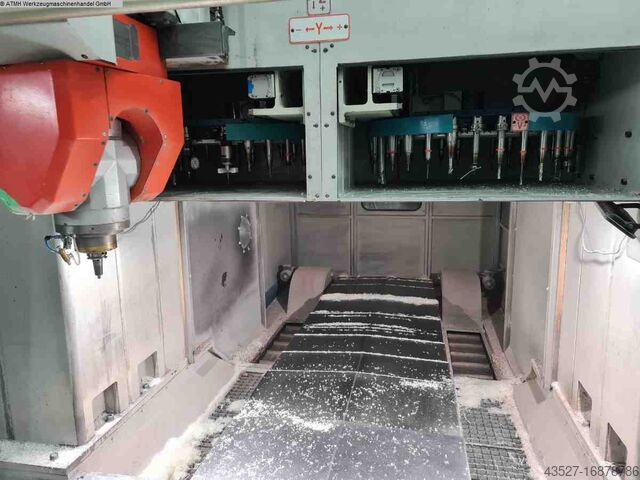

- Устройство смены инструмента: 2 инструментальных магазина на 30 мест каждый, макс.
вес инструмента 4 кг, макс. диаметр инструмента 80 мм или Ø125 мм при отсутствии двух сестринских инструментальных мест
два сестринских инструментальных места, макс. длина инструмента 280 мм Защитная пластина
пневматический
- Охлаждение: устройство для распыления инструмента с емкостью 19,5 л, распылительная головка
с регулируемой производительностью 0,04 - макс. 2,3 л/ч
- Управление инструментом: лазер Blum
- Радиоизмерительный щуп: производитель M&H, тип 25.10, год выпуска 2021
- Замена шарико-винтовой пары по оси X 10/07/2018
- Телескопический кожух 26/02/2019 заменен с одной стороны
Размеры станка:
Длина ок. 9 500 мм (без кожуха)
Ширина ок. 5 900 мм
Высота: ок. 6 400 мм (ось Z выдвинута)
Вес: около 40 000 кг
