Портальный фрезерный станок FOREST-LINE Seramill 300G

Описание

Техническое описание Значение Единица измерения

Расстояние перемещения
Ось X: 11 450 мм
Ось Y: 3 500 мм
Ось Z: 1 250 мм

Поперечное сечение ползуна оси Z: 360 x 360 мм
Просвет портала: 3 000 мм
Высота под вертикальным шпинделем: 1 400 мм
Рабочая ширина зажима: 2 500 мм

Фрезерный агрегат: тип FA 305 C
Мощность: 30 кВт
Макс. крутящий момент: 1 070 Нм
Макс. скорость: 4 000 об/мин
Поперечное сечение толкателя: 360 x 360 мм

Вертикальная головка со шпинделем
Мощность: 30 кВт
Макс. скорость: 4 000 об/мин
Макс. крутящий момент: 1 070 Нм
Быстрое перемещение по X, Z: 25 000 мм/мин
Быстрая траверса по Y: 20 000 мм/мин
Бесступенчатая регулировка рабочей подачи по X, Y и Z: 10 000 мм/мин
Усилие сжатия по каждой оси: 25 000 Н
Держатель инструмента: SK 50

Горизонтальная угловая головка с шагом 144 x 2,5°, со шпинделем SK50
Доступная мощность: 30 кВт
Макс. скорость: 4 000 об/мин
Макс. крутящий момент: 1 070 Нм
Шаг позиционирования: 2,5 градуса

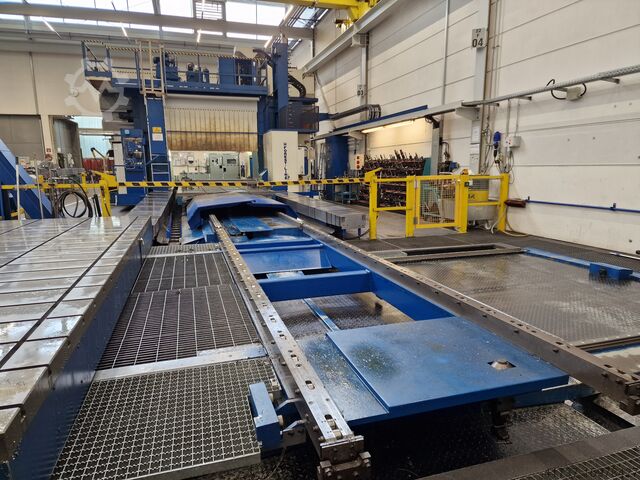

Система продольного перемещения паллет
1 челнок для паллет с 2 станциями хранения
1 ручная система перемещения паллет между станком и челноком
2 поддона для держателей заготовок: 5 000 x 2 500 мм

Устройство смены инструмента
Магазин цепей: 80 позиций
Расстояние между позициями на цепи: 130 мм
Диаметр последовательных инструментов: 125 мм
Макс. диаметр инструмента: 200 мм
Макс. длина инструмента: 400 мм
Максимальный вес инструмента: 25 кг
Время смены инструмента, от инструмента к инструменту: 8 сек.
Время смены инструмента, стружка на стружку: 38 сек.

Djc Ed Ddetix S Necekt

Оборудование:
Охлаждающие устройства:
- Охлаждение через ориентируемые форсунки
- IKZ / охлаждение через центр шпинделя, бак 3 000 л,
производительность: 30 л/мин, давление: 7 бар на пресс-форме

2 транспортера для стружки: 1
Облицовка портала
Измерительный щуп, марка: RENISHAW, тип: MP14
Электронный маховик
Дистанционная диагностика
Управление инструментом и управление износом
Документация в 2 экземплярах: немецкий / французский
Маркировка CE

Очень ухоженное, постоянно обслуживаемое состояние!
