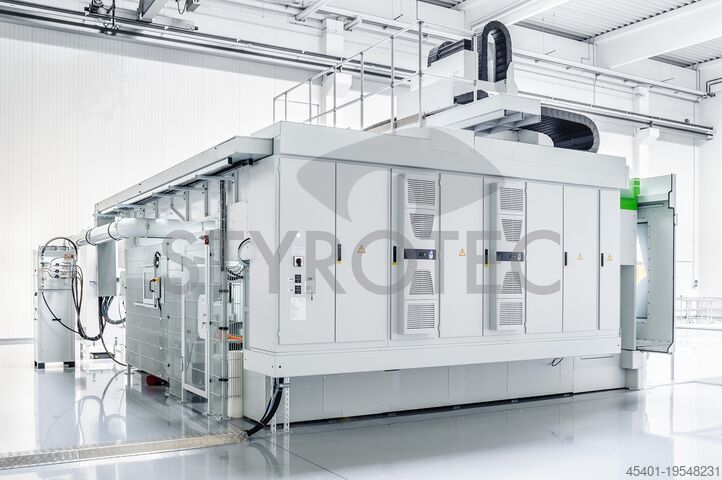

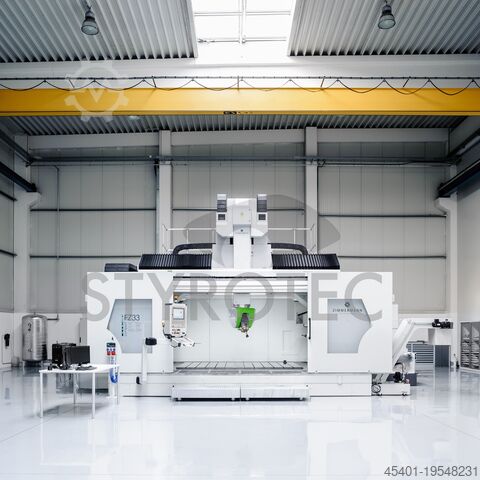

Портальный фрезерный станок F. Zimmermann FZ 33 compact

Описание

Ввод в эксплуатацию: 2014 г.

Система управления: Heidenhain iTNC 530 HSCI, включая ручной пульт HR 520

Часы работы машины
Машина под напряжением: около 90 000 ч
Часы работы шпинделя: около 38 000 ч
Часы работы текущего фрезерного шпинделя: около 900 ч

Ось X: около 2 500 мм
Ось Y: около 3 000 мм
Ось Z: около 1 250 мм
Ось A: ± 110°
Ось C: ± 300°

Стол для зажима заготовок
Площадь установки: около 2 500 x 3 250 x 600 мм

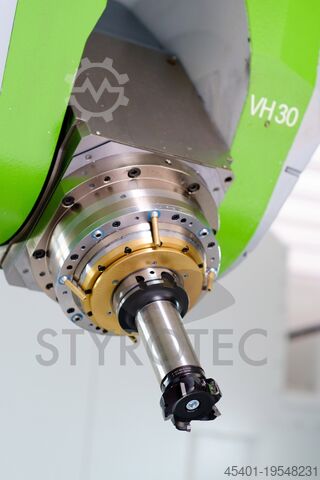

2-осевая фрезерная головка VH30
Мощность шпинделя: 60 кВт
Макс. скорость вращения шпинделя: 22 000 мин⁻¹
Крутящий момент: 95 Нм
Тип цанги: HSK 63A
Система зажима инструмента: гидравлическая
Подача охлаждающей жидкости: внешняя и внутренняя

Приводы линейных осей
Скорость подачи по осям X/Y/Z: до 60 м/мин
Ускорение по осям X/Y/Z: до 5 м/с²

Электроподключение
Установленная мощность: 190 кВА
Предохранитель: около 315 А

Размеры, вес
Площадь, необходимая для машины с периферией: около 10 000 x 8 000 x 5 650 мм
Общий вес: около 63 000 кг

Цвет
Ограждение, портал, электрический шкаф: RAL 7035 светло-серый
Dec Edewywcie Ddcekt
Фрезерная головка и приложения: RAL 6038 ярко-зелёный

Описание:
Дополнительное оборудование

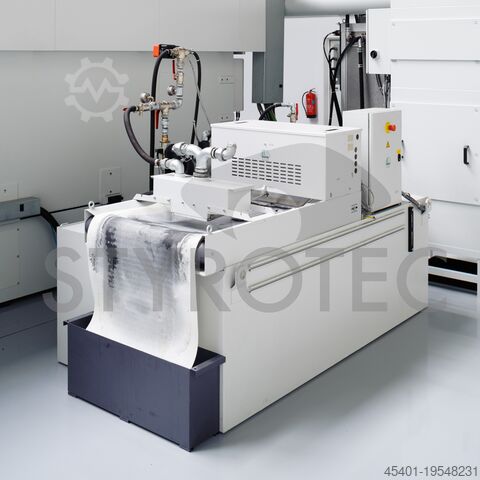

- Подача охлаждающей жидкости с ленточным фильтром
- Магазин инструментов на 50 позиций (цепной)
- Покрытие рабочей зоны
- Транспортер стружки

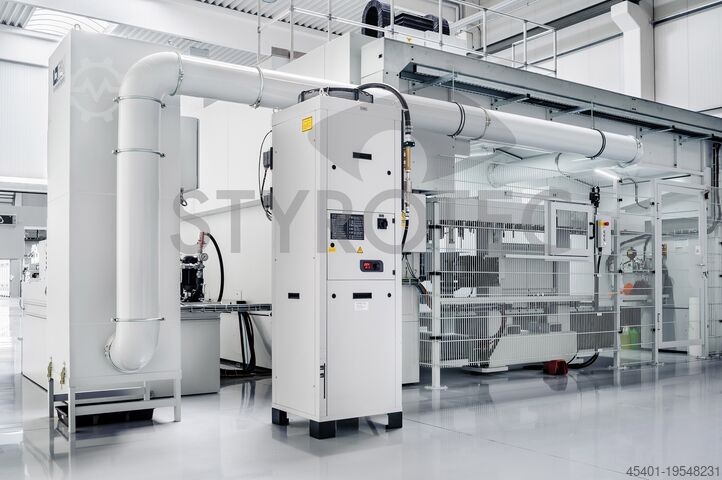

- Установка для отсоса эмульсионного тумана от LTA

Опционально за дополнительную плату:
- Беспроводной измерительный щуп Renishaw RMP60
- BLUM Control NT

Состояние оборудования
Полностью работоспособное, в отличном состоянии, доступно для осмотра под напряжением!

Фотографии носят иллюстративный характер и показывают новую машину данного типа. Оригинальные фотографии будут предоставлены в ближайшее время!
