Портально-фрезерный станок AL-Line 0607 Gantry AL-Line 0607 Gantry

Описание

Портальный фрезерный станок AL-Line 0607 Gantry с маркировкой CE
Прецизионная цанга
Преобразователь ВЧ HFU-1500-SSE для установки в шкаф управления
Ходы: 650 x 750 x 220 мм
Площадь зажима: примерно 1000 x 750 мм
Высота прохода ниже Z: около 250 мм
Направляющие: линейные направляющие с циркулирующими шариками серии 20
Шариковые винты:
2 внешних шпинделя по оси X
X: 16 x 10 мм
Y: 16 x 10 мм
Z: 16 x 5 мм
Вес примерно: 120 кг
Год постройки: 2018
Оборудование:
Датчики отсчета по всем осям
Основание машины AL0607 для корпуса, полностью собранное
Алюминиевые профили, включая ДСП серого цвета толщиной 19 мм
* Компактная базовая рама из алюминиевого профиля
* 4 шт. Гибридный серводвигатель 3 НМ 2-фазный /ES-M22430
Тормозной модуль AL-Line для оси Z электрический для замкнутой системы
Bdjc R Nc Isv Skpzsfned
(предотвращает опускание оси Z при выключенном управлении)
* Контроллер шагового двигателя 3-осевой замкнутый контур Leadshine 80 В/8 А в шкафу управления
* Расширение оси Closed Loop Leadshine 80 В/8 А для шкафа управления
*Eding-CNC iCNC600 промышленный контроллер для Eding CNC
*Z-Finder Индуктивный PNP датчик длины инструмента головка зонда 14 мм

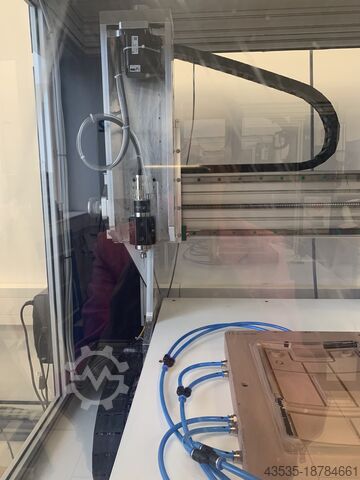

* Комплект шпинделей ВЧ 4545/1
В комплект входит шпиндель, преобразователь, кабель и держатель шпинделя.
ручное изменение
Скорость: 5000 – макс. 60 000 об/мин
Мощность: Макс. 0,45 кВт
Диаметр корпуса: 45 мм
Корпус: нержавеющая сталь
Подшипник: 2x гибридных керамических шарикоподшипника
Смазка на весь срок службы
Охлаждение: Лабиринтное воздушное охлаждение через
Уплотнительное воздушное соединение
Смена инструмента: ручная с накидной гайкой
Система зажима: ER11 до макс. 8,0 мм
Защита двигателя: датчик PTC
Частота: до 1000 Гц
Уплотнительное воздушное соединение

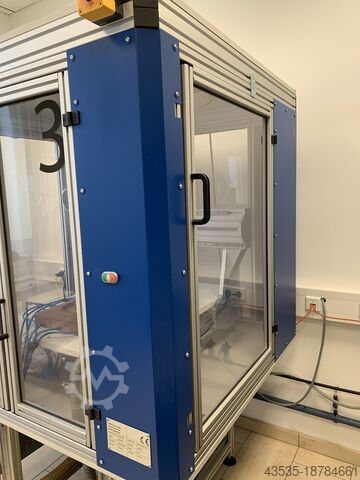

* Корпус, настольный вариант, полностью собранный
2 складные двери спереди, 1 дверь сбоку
* Верхняя крышка
* Специальная версия технологии безопасности:
Безопасное обнаружение положения для открывания двери:
состоящий из реле безопасности и датчиков
DN3PS2 Монитор останова без датчика DINA, для 1/3-фазных двигателей
Безопасный контроль остановки шпинделя для разблокировки двери
* Защитный выключатель AZM161SK с принципом замкнутой цепи 4НЗ, 2НО 24В, отказоустойчивая блокировка
