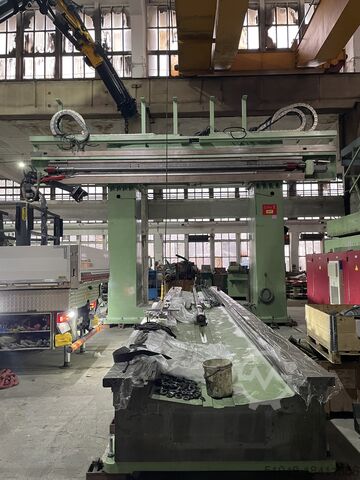

Фрезерный станок строгального типа - двойная колонна WALDRICH COBURG 15S-10FPF 300 NC

Описание

ДАННЫЕ СТАНКА
Тип станка:
Портально-фрезерный станок - двухстоечный для непрерывной работы по 5 осям
Производитель:
WALDRICH COBURG
Модель:
15 S - 10 FPF 300 NC
Год выпуска:
1994
Состояние:
Полностью отремонтирован в 2015 г.
Функциональность:
полностью работоспособен
Часы работы:
1931 ч
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество управляемых осей: 5
расстояние перемещения по оси X:
7200 мм
расстояние перемещения по оси Y:
4200 мм
расстояние перемещения по оси Z:
1750 мм
скорость вращения шпинделя (макс.):
4000 об/мин
рабочая ширина:
3500 мм
ПРЕДОСТАВЛЕНИЕ
Местоположение станка:
Любляна, Словения
Наличие:
сейчас
Условия поставки:
FCA
Выбор на месте:
Любляна
Стоимость доставки:
по запросу
Bdec R Nc Ifovv N I Rsnsd

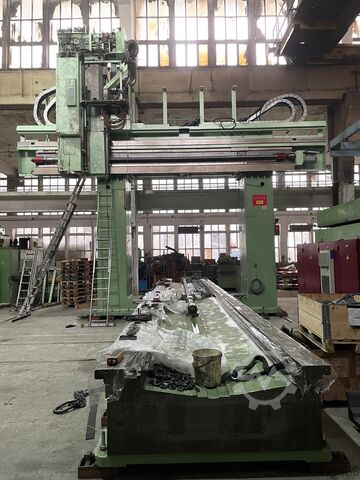

Продольно-фрезерный станок - двухстоечный: полностью отремонтирован в 2014/2015 гг. компанией Waldrich Coburg (в основном все, кроме литья):
> Новый блок управления
> Новые кабели
> Новые двигатели
> Новая электрика
> Направляющие отремонтированы
ОПИСАНИЕ
- Тяжелый двухстоечный станок для обработки сложных форм
- 2 станции поддонов с 2 поддонами (грузоподъемность 65 т каждая)

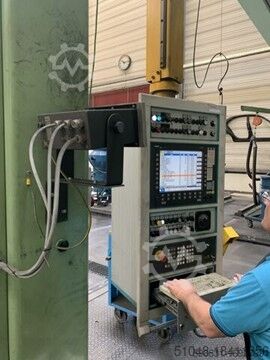

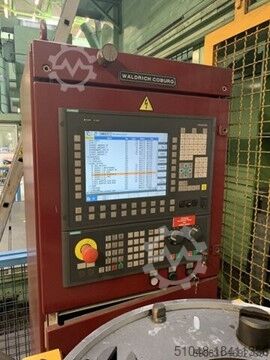

- Станок с ЧПУ SIEMENS 840D sl
- В 2014 году преобразование системы управления на SIEMENS 840D sl (вкл. полная кабельная разводка и шкаф управления)
- в 2015 году замена всех двигателей осей

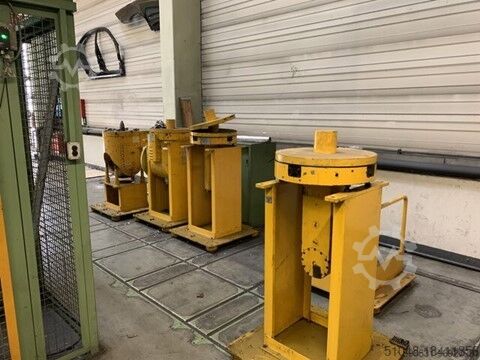

- Различные угловые фрезерные головки
- Фрезерная головка с ЧПУ мощностью фрезерования 50 кВт / зажим 2,5° каждая с зубчатым соединением Hirth (тип USP300C450F15S)

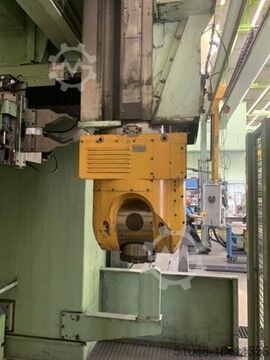

- 2-осевая вилочная головка с ЧПУ мощностью фрезерования 40 кВт (тип UFN00SZ500)

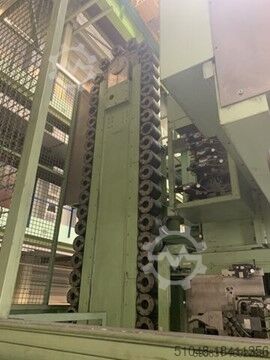

- Автоматическое устройство смены инструмента на 76 инструментов (ISO 50 и 60)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Перемещение X / Y / Z: 7200 / 4200 / 1750 мм
Ширина фрезерования: 3500 мм
Расстояние от торца шпинделя до стола: 2300 мм
Мощность фрезерования: 50 кВт
Скорость: 10 - 4000 об/мин
Диаметр переднего шпинделя: 150 мм
Держатель шпинделя: ISO 60, ISO50
Управление: Siemens 840D sl
Размер поддона: 3000 x 5000 мм
Нагрузка на поддон: макс. 65 т
Количество поддонов: 2 шт.
Устройство смены инструмента: 76 слотов
Скорость подачи: 10 - 15 000 мм/мин
ДЕТАЛИ СТАНКА
Мощность захвата: 92 кВт
Вес: 210 т

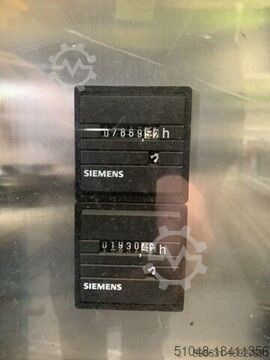

Часы работы шпинделя: 1931 ч
Время включения: 7870 ч
Размеры станины: 12,5 x 2,3 x 0,78 м; 28,5 т
Размеры поддона: 5,35 x 3,0 x 0,4 м; 22 т
Размеры основного держателя поддона: 5,1 x 2,9 x 0,5 м; 25 т
Размеры секции станины: 3,8 x 2,9 x 0,5 м; 10 т
Размеры фрезерного шпиндельного узла: 4,1 x 1,9 x 1,5 м; 13,5 т
Размеры левой/правой колонны: 4,1 x 1,3 x 1,7 м; 10,5 т
Размеры вытяжного желоба: 8,5 x 0,7 x 1,2 м; 1,1 т
Размеры шкафа управления: 7,9 x 0,6 x 2,1 м; 2,8 т
ЭТО СТАНОК ВЫСШЕГО КЛАССА ДЛЯ МАКСИМАЛЬНО ТОЧНОЙ РАБОТЫ; ВЫСОКОЭФФЕКТИВНЫЙ.
