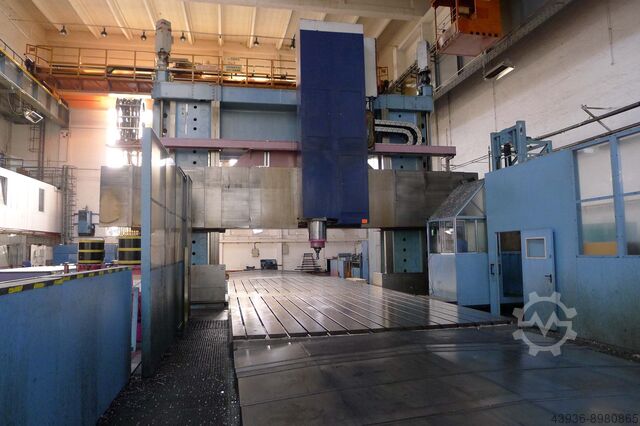

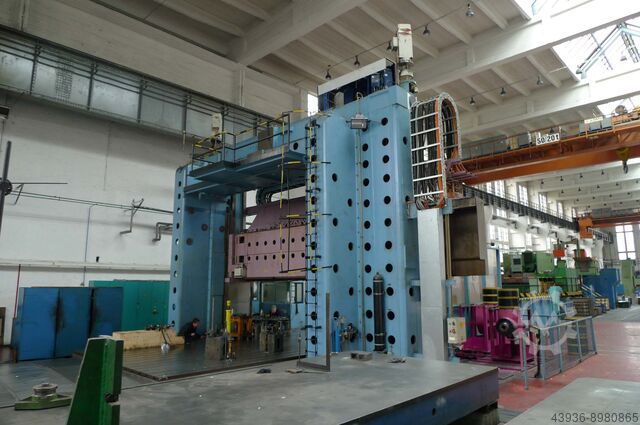

5 Ашсенский портал 12000 x 7300 x 3000 Waldrich Siegen PF-F 150 530/400

Описание

- Марка : Waldrich - Siegen
- Тип : PF-F-150(1)-530/400
- Номер : 11.093/0
- Возраст: 2004 (2,2 млн. евро)
- X-движение : 12.000
- Y Путешествие : 7.300
- Z Путешествие : 3.000
- W Путешествие : 4.000
- Между колоннами : 5.000

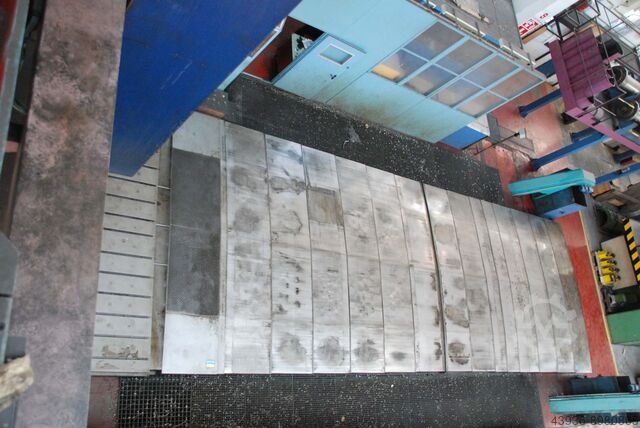

- Ширина стола : 4.730
- Длина стола : 12.000
- Нагрузка на стол : 19 т/мтр. прибл. 250 тонн
- Подача стола : 10.000 мм/мин.
- Ось W : 3.000 мм/мин.
- Ось Т : 6.000 мм/мин.
- Поперечная регулировка фрезерной головки :
- Поперечная рейка с регулировкой по вертикали :
- Горизонтальный гидростатический шпиндель
- Ø фрезерного шпинделя : 560
- Конусность фрезерного инструмента : iso 60
- Подача по оси C : 5.000 мм/мин.
- Фрезерный двигатель : 90 кВт
- Скорость вращения шпинделя : 2.500 об/мин
- Ход оси Z : 3.000
- Подача по оси Z : 2.000 мм/мин.

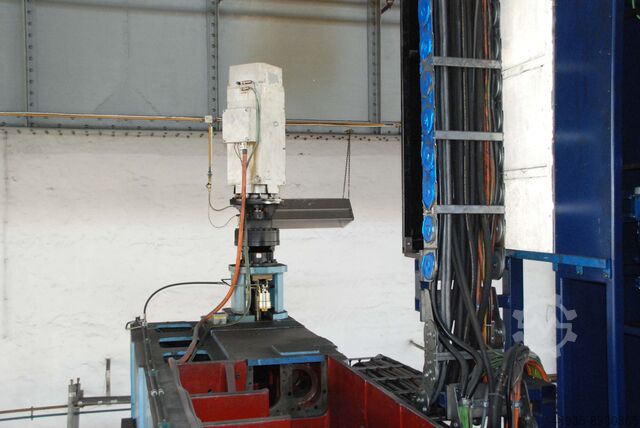

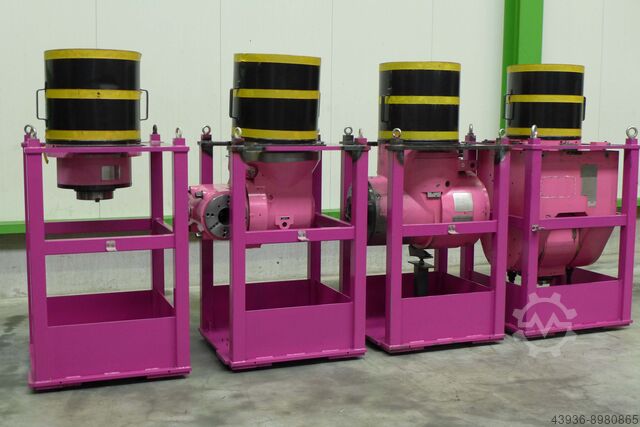

- Фрезерная угловая головка Küma WF2 90 кВт - 450
- Фрезерный станок Küma Uni. UB1D 60 кВт - 2400
- Фрезерный станок Küma Fixed GB1D 90 кВт - 2400
- Фрезерная угловая головка Küma WF1?

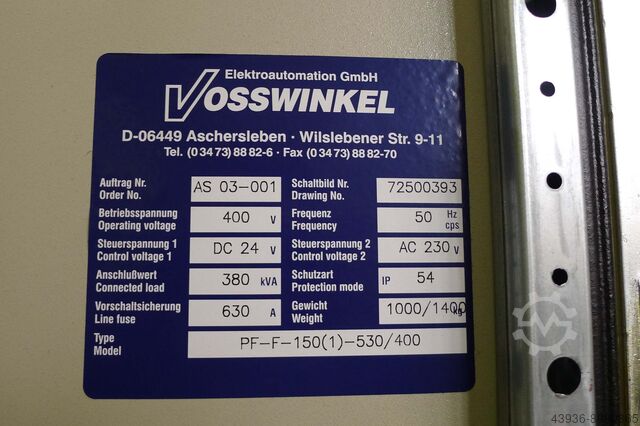

- Потребность в электроэнергии: 3 x 400 В / 50 Гц
- Потребляемая мощность: 600 кВА / 630 Ампер
Bocskwcpbo R Nc Ifnsdd
- Емкость 4.000 л СОЖ истинный шпиндель 20/40 бар
Станок восстановлен в 2004 году фирмой Schiess
Станина - группа сборки стола:
* Обновление антифрикционных накладок
* Шлифовка направляющих
* Обновление привода стола
* Система прямого линейного измерения.
* Гидростатическая
Портал и поперечная рейка:
* Модификация трапеции регулировочного шпинделя.
Зоидальный шпиндель был заменен шарико-винтовой парой
* Система прямого линейного измерения.
* Новые приводные двигатели для обеспечения более высокой
скорости на осях подачи Фрезерная опора.
* Новая фрезерная опора с гидростатическими направляющими.

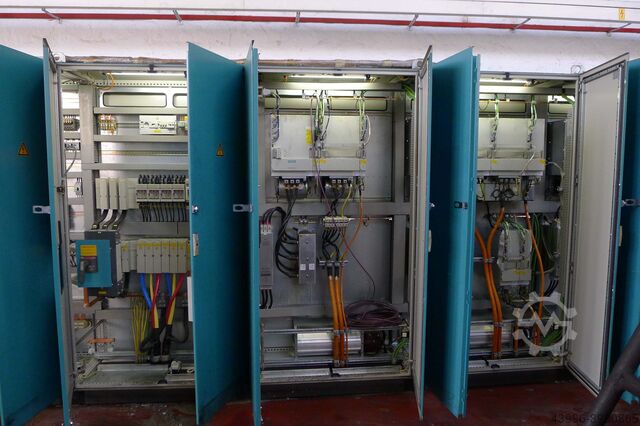

Электрическая система:

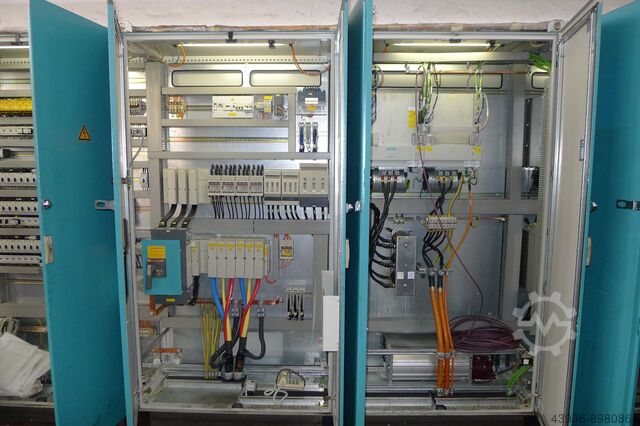

* Полностью укомплектован распределительный электрический шкаф.
* Новый провод.

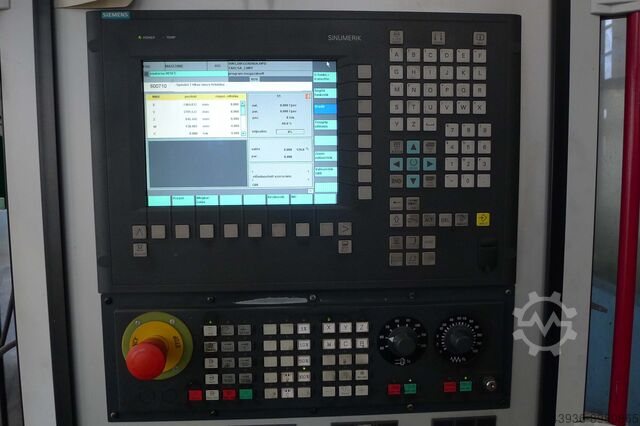

* Siemens Sinumrik 840 D в 6 осях !!!
Оборудование / детали :
* Новый раумаг Янич.

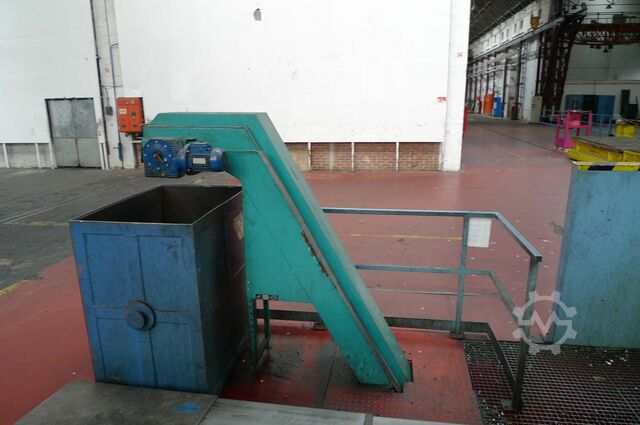

* Новый двойной конвейер для стружки
* Комплектация большим пакетом инструментов
* Комплектация большим монтажным оборудованием
- Под напряжением в Европе
- Бесплатно напрямую
- Управляемые оси X / Y / Z / W / C / B
- Вся высота : 10.475 мм
- Ширина : 11.934 мм
- Общая длина : 30.000 мм
- Общий вес: около 350.000 кг
