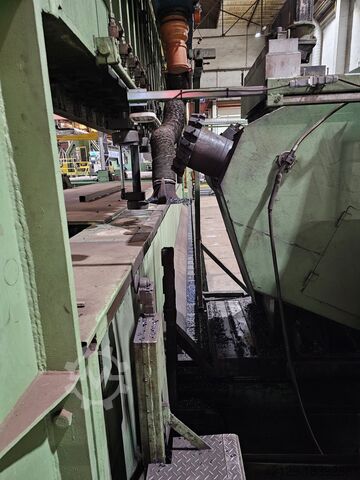

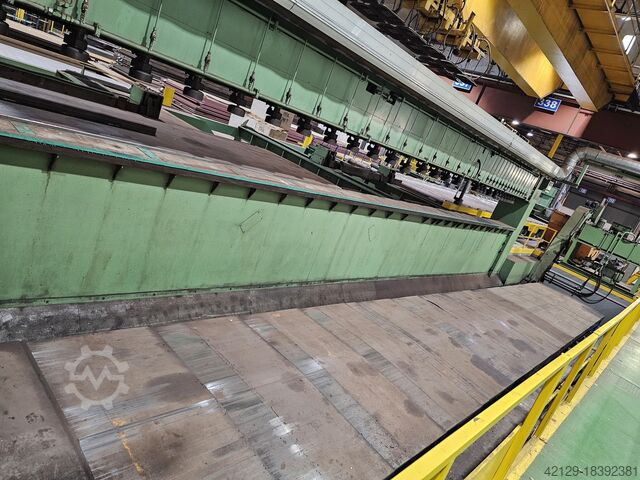

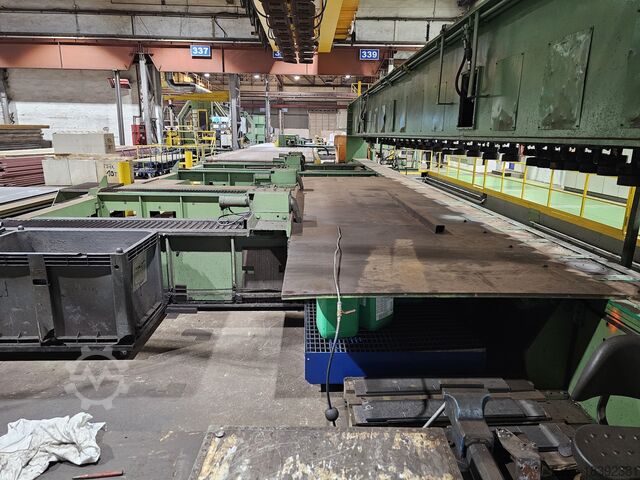

станок для фрезерования кромок листового металла Graebener Einseitige Blechkantenfräsmaschine

Описание

Технические данные:
Продольный ход (ось x) 15 900 мм
Горизонтальный ход (ось z) 790 мм
Вертикальный ход (ось Y) 500 мм
Диапазон поворота фрезерного шпинделя 45°F +/-
Мощность привода шпинделя двигателя постоянного тока 50 кВт
Диаметр фрезерного шпинделя в переднем подшипнике 160 мм
Держатель инструмента внутренний ISO № 50 DIN 2079
Внешний держатель инструмента ISO № 60
Подача инструмента - ручная через резьбовой стержень М24
Скорость вращения шпинделя плавно регулируется в двух диапазонах от 50 до 500 об/мин.
Диапазон скоростей на 1-й ступени 50-250 об/мин.
Диапазон скоростей на 2-й ступени 100-500 об/мин.
изменение шага 1:2
Диапазон постоянной мощности 160 об/мин.
макс. крутящий момент на фрезерном шпинделе 2000 Нм
Подача фрезерования в направлении x плавно регулируется в диапазоне 40–4000 мм/мин.
Bsc Rjvvll Sj Nc Ifnedd
Ускоренный ход 8000 мм/мин.
Скорость регулировки по осям Y и Z плавно регулируется в диапазоне 20–500 мм/мин.
Ускоренный ход по осям Y и Z 1000 мм/мин.
Макс. скорость поворота фрезерного шпинделя 2°/сек.
Разрешение отображения по 3 осям (точность позиционирования) 0,1 мм
Рабочее напряжение 380 Вольт 50 Гц
управляющее напряжение 220 вольт
Расстояние от зажимного стола до отведенного назад, горизонтально расположенного торца фрезерного шпинделя 500 мм
Расстояние от упора щеки (пола) до центра фрезерного шпинделя в вертикальном центральном положении 1300 мм
Расстояние от зажимного стола до центра направляющей суппорта 2300 мм
Длина щеки и опорной направляющей 16 800 мм
Вес около 23 000 кг.
Дефекты: частичные утечки в зажимных цилиндрах
