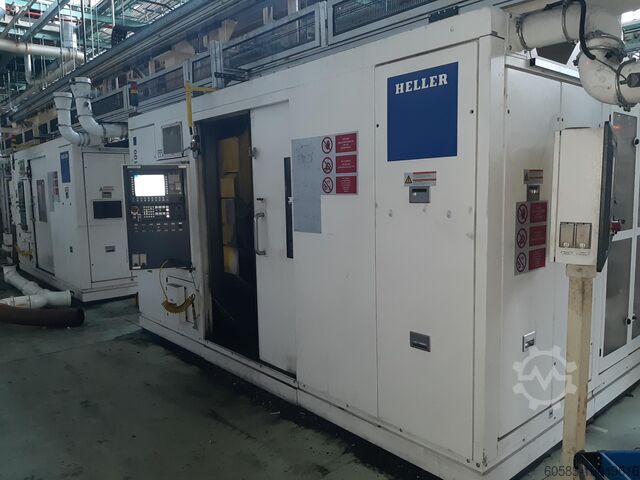

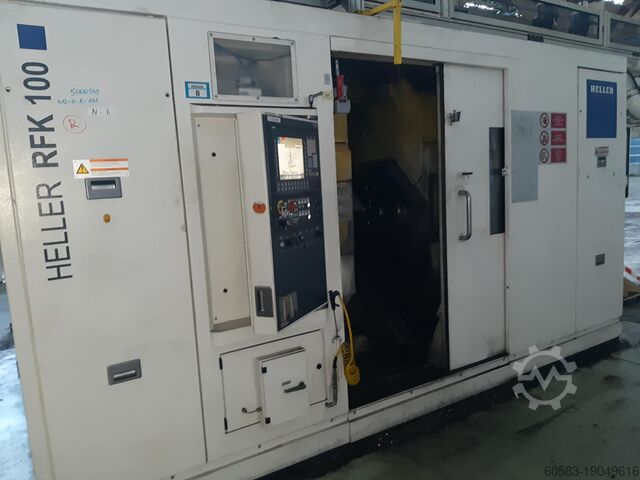

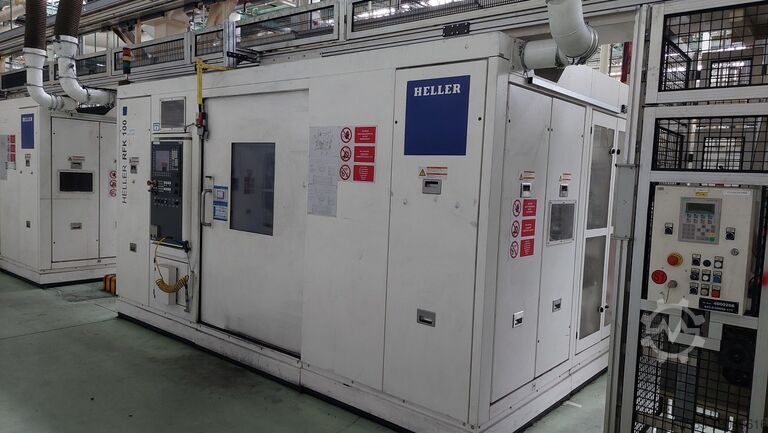

Фрезерный станок для коленчатых валов Heller RFK 100-2-500

Описание

В целом
Год постройки: 2017
Часы работы: 17349

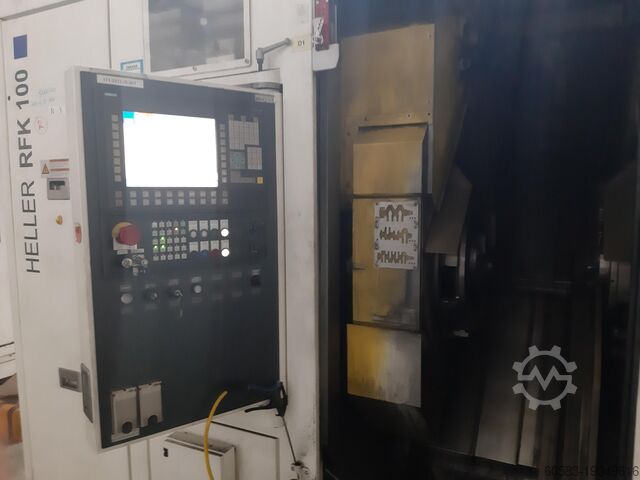

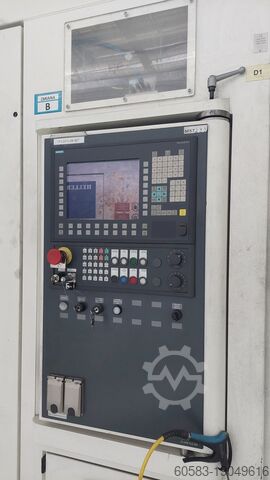

Управление: SINUMERIK 840D sl
Максимальные размеры заготовки
Длина заготовки до 500 мм
Максимальный радиус полета мм 200
Ход по центру мм 25
Максимальный диаметр зажима мм 100
Диаметр штифта мм 30 – 60
Рабочее пространство
Продольный ход по оси Z мм 602
Продольный ход оси Z/W мм 602 / 602
Поперечный ход по оси X мм 140
Поперечный ход оси X/U мм 140
Стабильная ось Z3 в зависимости от патрона
Ось заготовки C21/C22, градусы 360
Инструмент
Внешний диаметр мм 230
Bdsc R Nc Ijwgnfujfnsd
Держатель инструмента
Система быстрой смены
Диаметр подшипника инструментального барабана
в переднем подшипнике мм 660 * 790
Держатель патрона
Цилиндрический мм 180
Диаметр патрона до 260 мм
Диаметр подшипника шпинделя заготовки
в переднем подшипнике мм 170
Система направляющих для обрабатывающих агрегатов
Роликовые направляющие с роликами размером 45
Приводы подачи
Регулировка поперечного суппорта по оси W,
Ось Z 100% ED
Нм 18 / 18
Подача инструмента ось U, ось X
100% ЭД
Нм 18 / 18
Безель Z3 ось 100% ED Нм 10,5
Тиски правые Z4 ось 100
% ЭД
Нм 10,5
Круговая подача заготовки C21-
Ось, ось С22 100% ED
Нм 18 / 18
Скорость оси
Кормить/
Скорость быстрого продольного перемещения
Оси W, Z и Z3
м/мин 0 - 40
Кормить/
Скорость быстрого перемещения по поперечной оси U,
Ось X
м/мин 0 - 20
Кормить/
Скорость быстрого перемещения Z3-
Ось (безель)
м/мин 0 - 40
Круговая подача заготовки C21-
Ось, ось C22
1/мин 0 – 60
Привод фрезы
Мощность на единицу (номинальная / максимальная) кВт 15 / 30
Скорость резания м/мин 120 - 255
Крутящий момент на инструменте Нм 1500
