5-осевой обрабатывающий центр с ЧПУ HMC, фрезерный центр, обрабатывающий центр с ЧПУ SIEMENS 840D SL LICON Liflex 1266 PC B1

Описание

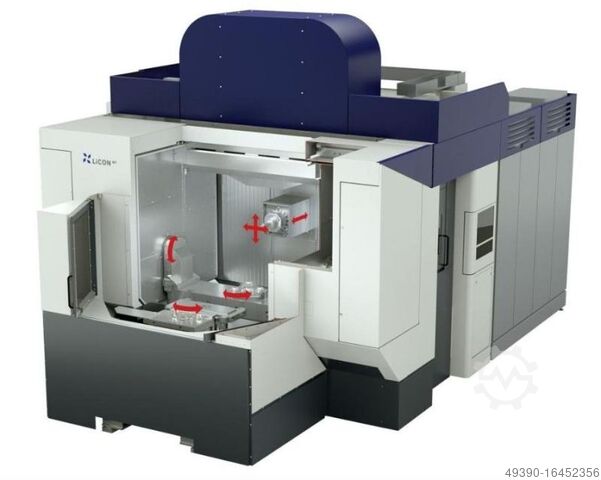

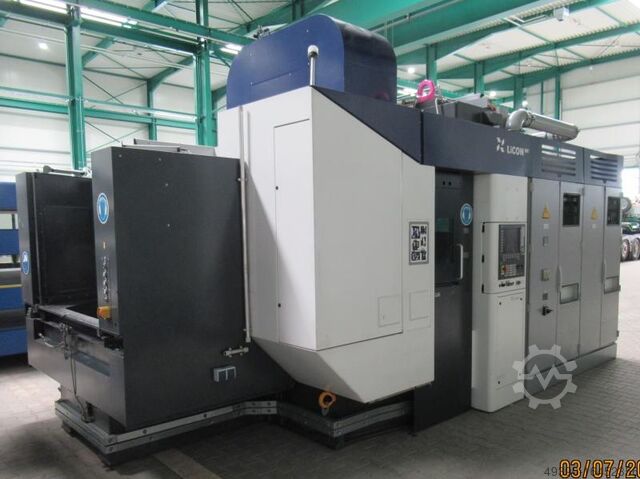

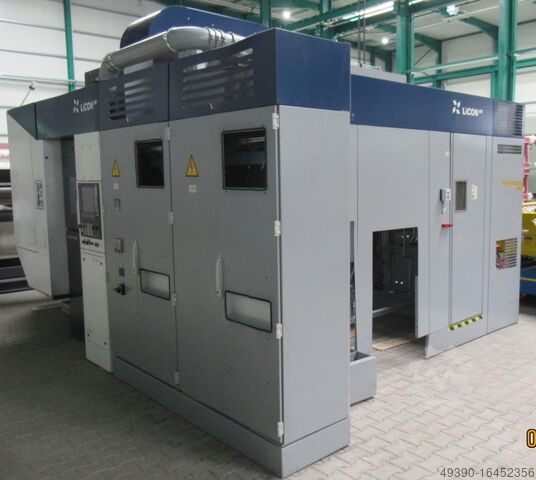

5-осевой HMC с ЧПУ - Горизонтальный обрабатывающий центр, фрезерный центр, обрабатывающий центр
Производитель: LICON Тип Liflex 1266 PC B1 Год постройки 2016, ввод в эксплуатацию 2017
с системой ЧПУ SIEMENS 840D SL (Solution Line) с 5 одновременно управляемыми осями
Ход по оси X: 1200 мм, Y: 660 мм, Z: 650 мм
Ось A в виде поворотного моста +/- 135° (270°)
Ось B бесконечная 360°
Ускорение оси X + оси Y 6 м/с²
Ускорение оси Z 9 м/с²
Усилие подачи по оси X + Y 7500 Н
Усилие подачи по оси Z 10000 Н
Допуск позиционирования (X/Y/Z) 0,008 мм
Скорость поворота Ось A поворачивается на 180° за 4 сек.
Диаметр интерференционной окружности в поворотном мосту макс. 1400 мм
Транспортная нагрузка на поворотный мост макс. 700 кг
Держатель инструмента HSK 63
Скорость вращения шпинделя макс. 12000 об/мин бесступенчатая регулировка
Мощность шпинделя 37 кВт при 40%ED
Крутящий момент шпинделя при 40% ED 85 Нм
Крутящий момент шпинделя макс. 100 Нм
Время смены инструмента (от стружки до стружки) ок. 3,7 сек.
Bjcjt Ac Efs R Nc Ifnjdd
Диаметр инструмента с занятыми соседними позициями Ø 140 мм
Диаметр инструмента со свободными соседними позициями Ø 250 мм
Длина инструмента макс. 400 мм
Вес инструмента макс. 20 кг
Подключение к сети 400 В, 50 Гц
Подключаемая нагрузка 80 кВА
Подключение сжатого воздуха 5-8 бар
- Моторизованный шпиндель LIFLEX MSP 80/63/85/12,000 (мощность 37 кВт/40%ED) с жидкостным охлаждением и блоком рекуперации
- 2-осевой поворотный стол LICON с осями B и C, с гидравлическим зажимом осей
- Система зажима в нулевой точке на поворотном столе поворотной оси
- 2-кратное устройство смены паллет, без паллет, их необходимо приобретать новыми)
- Передача среды по 5 напорным линиям одностороннего действия для масла или воздуха, для зажима заготовок на поддонах
Гидравлические функции от 30-150 бар, с контролем давления (управляются через M-функции)
- Устройство смены инструмента с 30 позициями инструмента, в виде дисковой револьверной головки
- Станок предназначен для сухой обработки с системой минимальной количественной смазки MQL
- MQL-IKZ, внутренняя подача MQL-смазки через шпиндель
- Скребковый ленточный транспортер стружки, высота выброса 1150 мм
- Режим Licon ECO (энергосберегающая работа агрегата)
- Система прямого измерения расстояния по всем осям
- Считанные часы работы напряжение управления Вкл = ок. 7500 ч
Необходимое для работы пространство Д х Ш х В 9000 х 6000 х 3800 мм
Транспортное пространство Д х Ш х В 6100 x 4400 x 3600 мм
Вес базовой машины прибл. 24 тонны
Очень хорошее состояние
