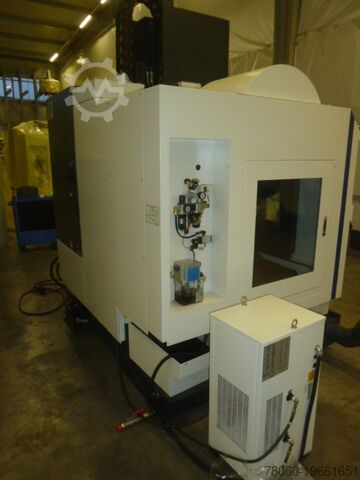

Фрезерный станок Optimum Maschinen Optimill F150 HSC mit 70 Bar IKZ

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Фрезерный станок с ЧПУ Optimill F 150 HSC Premium напрямую от производителя.

F 150 HSC - Фрезерный станок с ЧПУ OPTIMUM Premium с управлением Siemens SINUMERIK 828D характеризуется производительностью, скоростью, точностью и длительным сроком службы.

Размеры и вес
Длина ок. 3000 мм
Ширина/глубина ок. 1950 мм
Высота ок. 2310 мм
Вес ок. 4350 кг
Производительность сверления/фрезерования
Размер фрезерной головки макс. 63 мм
Размер концевой фрезы макс. 32 мм
Скорость быстрого перемещения
Ось X 36000 мм/мин
Ось Y 36000 мм/мин
Ось Z 36000 мм/мин
Электрические данные
Напряжение питания 400 В
Частота сети 50 Гц
Электрическое подключение
Общая подключенная нагрузка 31 кВА

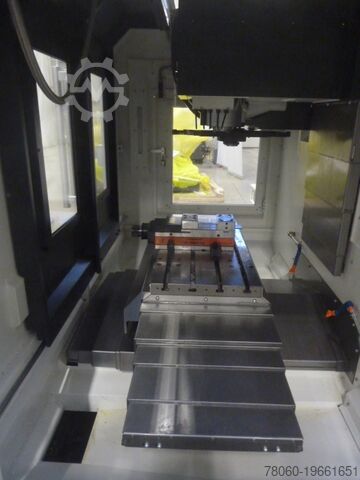

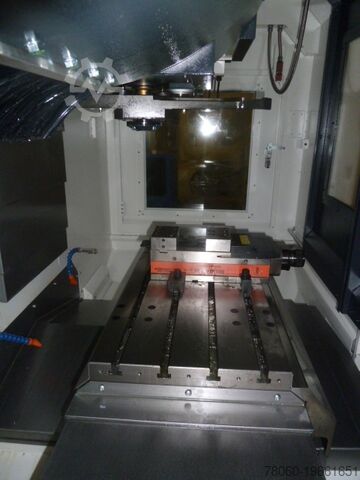

Горизонтальный фрезерный стол
Длина 900 мм
Ширина 410 мм
Выступ 480 мм
Расстояние вертикальный шпиндель - фрезерный стол мин. 102 мм
Расстояние вертикальный шпиндель - фрезерный стол макс. 562 мм
Размер Т-образных пазов 16 мм
Количество Т-образных пазов 4
Расстояние между Т-образными пазами 102 мм
Макс. нагрузка 350 кг
Точность
Точность повторения ± 0,005 мм
Точность позиционирования ± 0,005 мм
Система охлаждающей жидкости
Количество насосов охлаждающей жидкости 3 шт.
Насос(ы) охлаждающей жидкости Мощность привода 1,27 кВт каждый
Объем бака 210 литров
Скорость подачи 66 - 100 л/мин
Пневматическое подключение
Рабочее давление 5 - 7 бар
Система управления
Тип Sinumerik 828D
Системное программное обеспечение SW 28x
Память ЧПУ 8 МБ
Время смены блока 1 мс
Перспектива 150
Количество инструментов 512
Траектория перемещения
Ось X автоматическая 760 мм
Ось Y автоматическая 440 мм
Ось Z автоматическая 460 мм
Вертикальный шпиндель
Держатель шпинделя SK 40 DIN 69871
Диапазон частоты вращения 12000 мин¯¹
Мощность приводного двигателя в непрерывном режиме S1 9 кВт
Приводной двигатель S6-30 % работы 21,2 кВт
Крутящий момент приводного двигателя в непрерывном режиме S1 57 Нм
Крутящий момент приводного двигателя 30% работы S6 135 Нм
Усилие подачи
Усилие подачи по оси X 3,0 кН
Усилие подачи по оси Y 5,5 кН
Усилие подачи по оси Z 5,5 кН
Крутящий момент двигателя подачи
Dkjc Ed Dow Ea Ixodcet
Непрерывная работа по оси X S1 7,3 Нм
Непрерывная работа по оси Y S1 10,5 Нм
Непрерывная работа по оси Z S1 15 Нм
Устройство смены инструмента
Двуплечий захват
Количество позиций инструмента 24 инструмента
Диаметр инструмента макс. во вторичных позициях 125 мм
Диаметр инструмента макс. 80 мм
Длина инструмента макс. 200 мм
Вес инструмента макс. 8 кг

Опции в комплекте:
Сенсорная панель PPU 290
Поточный шпиндель 12000 об/мин
Транспортер стружки Винтовая конструкция
Внешнее давление 70 бар IKZ
