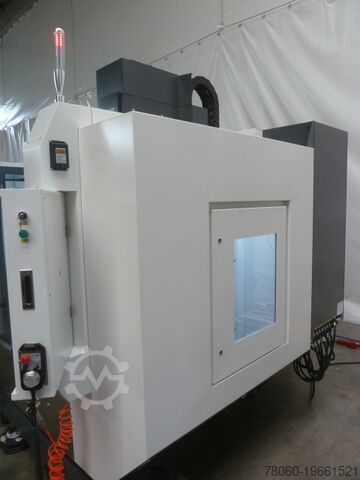

Фрезерный станок Optimum F200 HSC

Описание

Машина находится на выставке. Optimill F 200 HSC Premium – фрезерный станок с ЧПУ непосредственно от производителя.

F 200 HSC – премиальный фрезерный станок с ЧПУ от OPTIMUM с системой управления Siemens SINUMERIK 828D, отличающийся мощностью, скоростью, высокой точностью и долгим сроком службы.

Тяжёлая конструкция
· Высокая производительность
· Высокая надежность
· Жёсткая, ненапрягающаяся усиленная станина
· Направляющие с профилем и роликовым циркуляционным механизмом для высоких скоростей быстрого перемещения по всем осям
· Мощные серводвигатели на всех трёх осях
· Телескопические кожухи направляющих на всех трёх осях
· Автоматическая система смазки
· Прочный и точный фрезерный стол с пятью Т-образными пазами, большого размера и с высокой точностью шлифовки
· Портативный электронный маховик с кнопкой согласия и аварийной кнопкой-стоп значительно облегчает наладку программ
· Охлаждающая система с функцией промывки стружки и пистолетом для очистки
· Внутреннее охлаждение шпинделя под давлением 20 бар
· Ленточный стружкоуборщик обеспечивает эффективный вывод стружки
· Стружкосборник
· Разъём RJ45 и электропитание 230 В

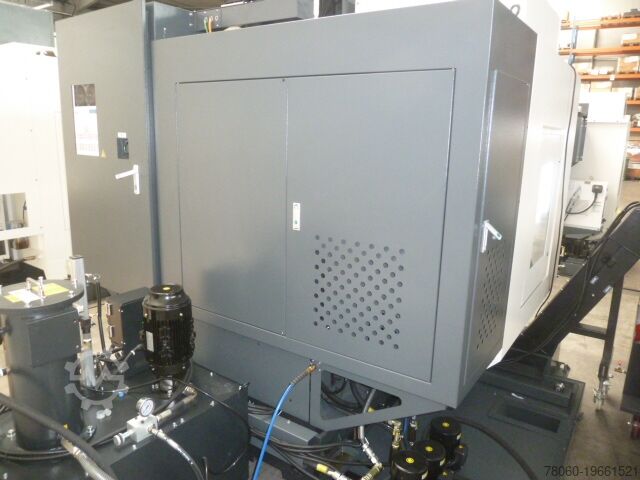

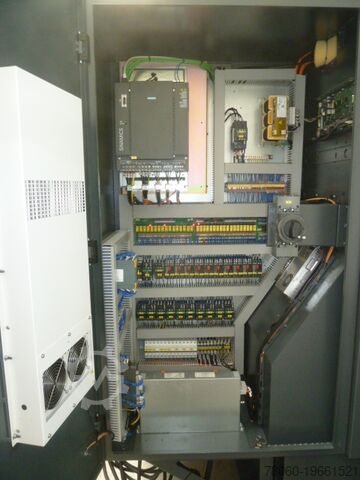

· Закрытый шкаф управления с интегрированным теплообменником для оптимальной температуры и предотвращения попадания пыли
· Светильник в рабочей зоне
· Дополнительный пакет: гарантия SIEMENS на материал и бесплатный онлайн-/выездной сервис OSS Plus
· 1 год базового сервисного договора в Германии, Австрии и Швейцарии включён

Фрезерный шпиндель: inline-шпиндель
Данные по станку
Электропитание: 400 В / ~50 Гц
Общая мощность подключения: 20 кВА
Фрезерный шпиндель
Мощность привода S1: 10,5 кВт
Крутящий момент привода S1: 50 Нм
Мощность привода S6-30%: 26,4 кВт
Крутящий момент привода S6-30%: 125 Нм
Конус шпинделя: SK 40 / DIN 69871
Dkjc Ed Dow Ea Avjdcet

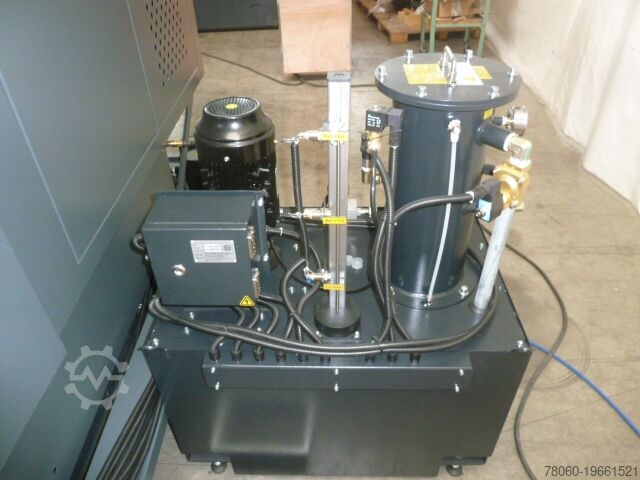

Система подачи СОЖ
Мощность насосов охлаждения (3 шт.): 1 кВт
Производительность: 35 л/мин
Объём бака: 200 л
Насос для очистки
Мощность насоса: 530 Вт
Точность фрезерования
Повторяемость: ± 0,005 мм
Точность позиционирования: ± 0,005 мм
Инструментальный магазин
Тип: двухрычажный гриф
Количество позиций: 24
Макс. диаметр инструмента: 78 мм
Макс. диаметр инструмента (свободные соседние места): 120 мм
Длина инструмента: 300 мм
Макс. масса инструмента: 8 кг
Время смены инструмента (инструмент-инструмент): 2,5 сек.
Ходы осей
Ось X: 850 мм
Ось Y: 500 мм
Ось Z: 550 мм
Приводы подачи
Быстрые перемещения по осям X, Y, Z: 48 м/мин
Крутящий момент по осям X/Y/Z: 16 Нм / 16 Нм / 20 Нм
Силы подачи по осям X/Y/Z: 5,34 кН / 5,34 кН / 6,68 кН
Диапазон скоростей
Макс. скорость: 12 000 об/мин

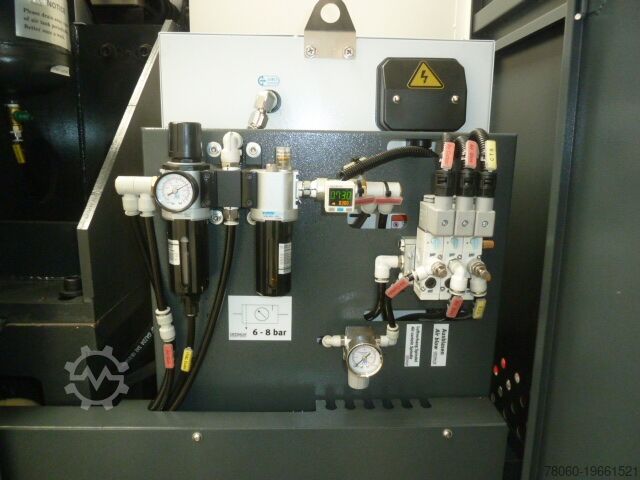

Пневматика
Рабочее давление: 6–8 бар
Расход воздуха в час: 6–8 кг/м³

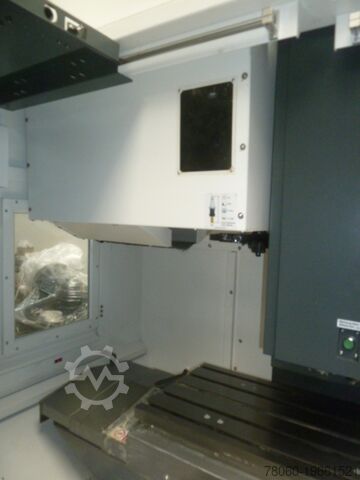

Фрезерный стол
Расстояние шпиндель-стол: 100–650 мм
Размер стола (Д×Ш): 1000×500 мм
Размер/количество/шаг Т-паза: 18 мм / 5 шт. / 100 мм
Макс. нагрузка: 500 кг
Габариты
Размеры (Д×Ш×В): 2400 × 2355 × 2860 мм
Общий вес: 5500 кг
