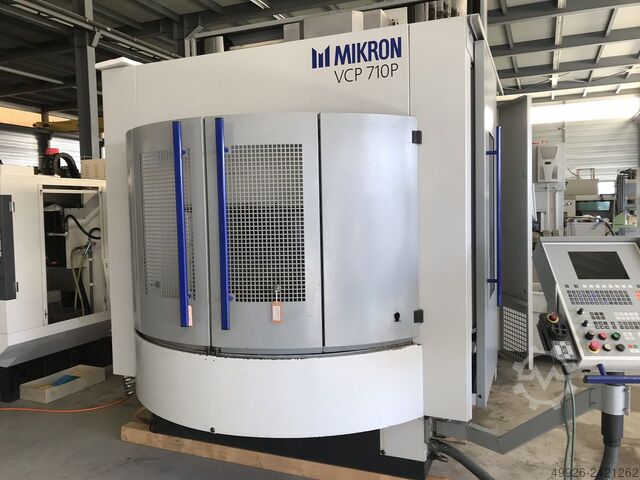

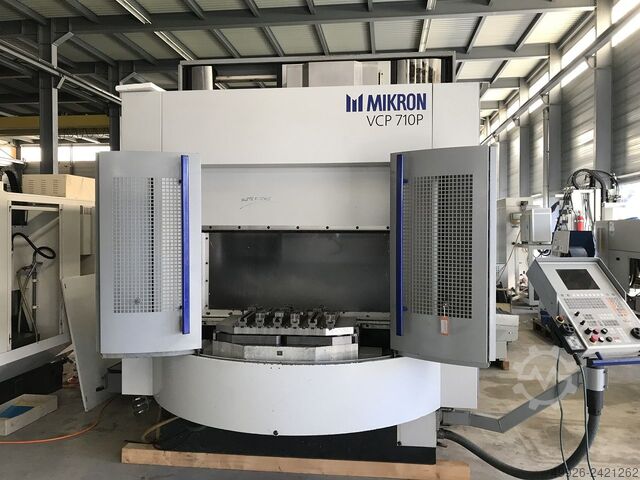

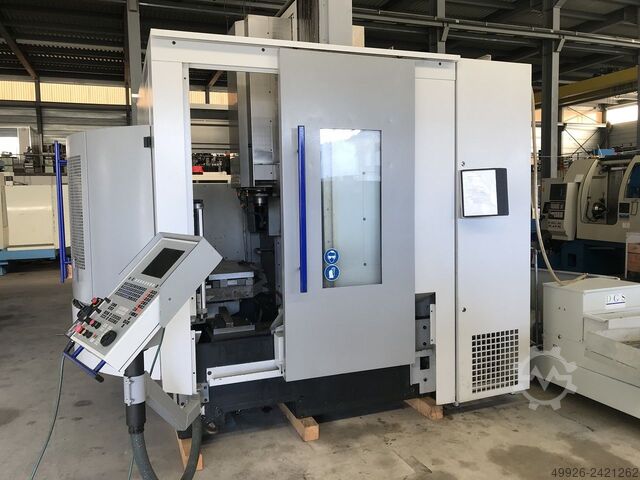

Вертикальный обрабатывающий центр MIKRON VCP/UCP 710

Описание

Год выпуска: 1998
Система управления: Heidenhain TNC 430
Рабочая зона: 710x500x500 мм
Страна-производитель: Швейцария
Напряжение: 380 В
Собственный вес: 5670 кг
Габаритные размеры: 2794x2997x3035* мм *макс.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Стол:
Dsc Ed Ddjcl Rurecekt
Размеры: 1220 x 457 мм
Максимальная нагрузка на стол: 1575 кг
T-образные пазы: 14 мм
Количество T-образных пазов: 5

Рабочие перемещения:
По оси X (продольное перемещение): 1016 мм
По оси Y (поперечное перемещение): 508 мм
По оси Z (вертикальное перемещение): 635 мм

Рабочий шпиндель:
Привод: AC-мотор, 2 ступени коробки передач, 11 кВт
Диапазон вращения шпинделя (плавная регулировка): 10–7500 об/мин
Опция: шпиндель 10 000 об/мин
Посадка инструмента: ISO40

Сервоприводы:
AC-приводы по осям X, Y и Z, программируемые: 0–7620 мм/мин
Быстрый ход по осям X, Y, Z: 18,0 м/мин

Автоматизация:
Инструментальный магазин: 20 позиций
Время смены инструмента (между соседними позициями магазина): 5,0 сек.

Технические данные предоставлены без обязательств, возможны ошибки или неточности.

Инвентарный номер: 4112006
Машина оснащена:

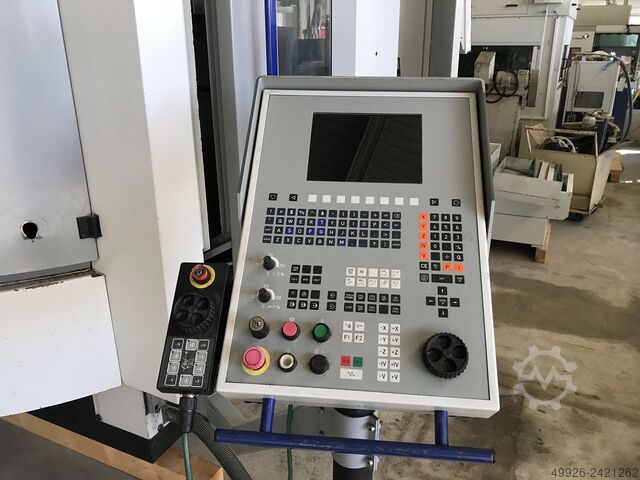

- Система управления Heidenhain TNC430M
- Фрезерный шпиндель 42 000 об/мин, HSK 40 E

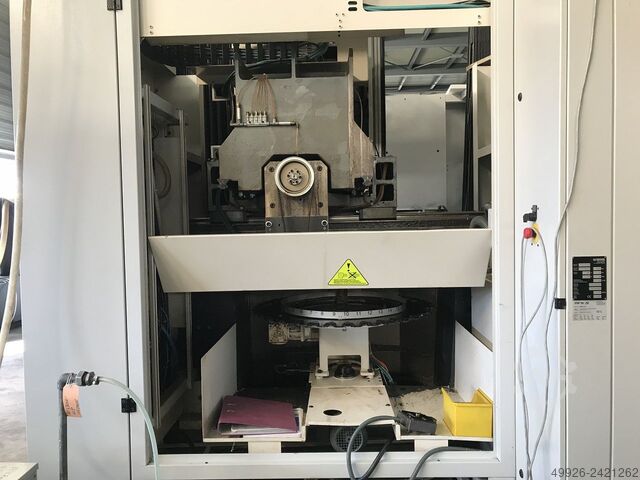

- Магазин инструмента на 36 позиций
- Электронный ручной маховик
- Система измерения инструмента Renishaw TS27
- Ethernet-карта

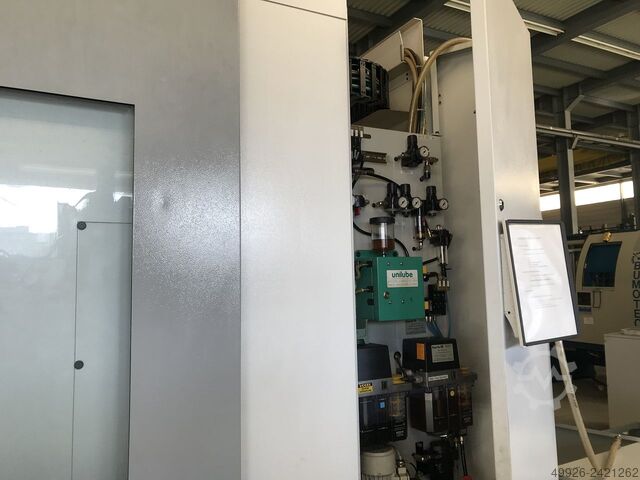

- Система минимальной подачи смазки Unilube
- Вытяжная система Lumestat
- Полностью закрытая защитная кабина

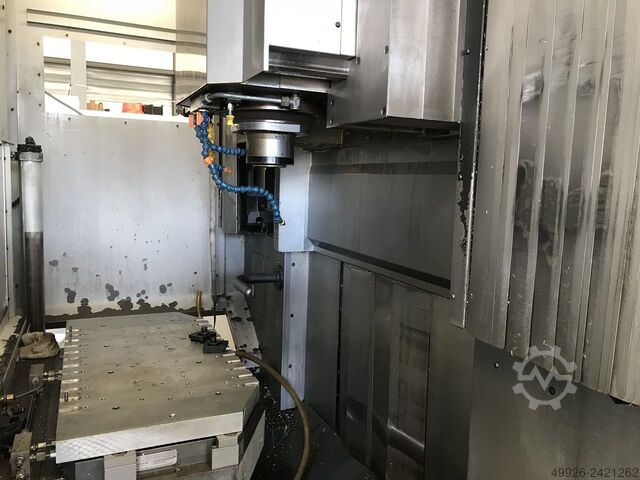

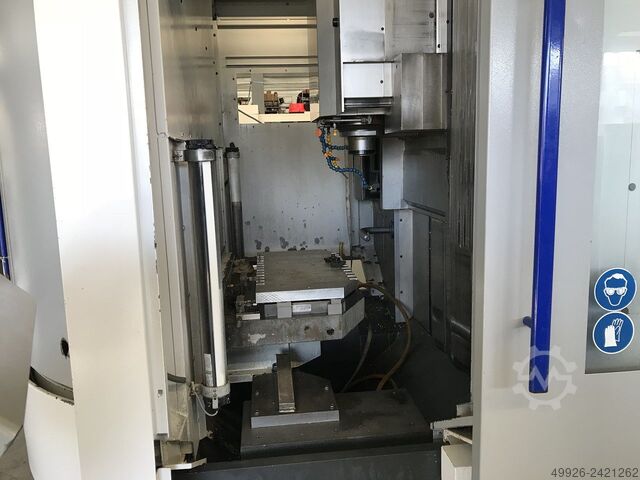

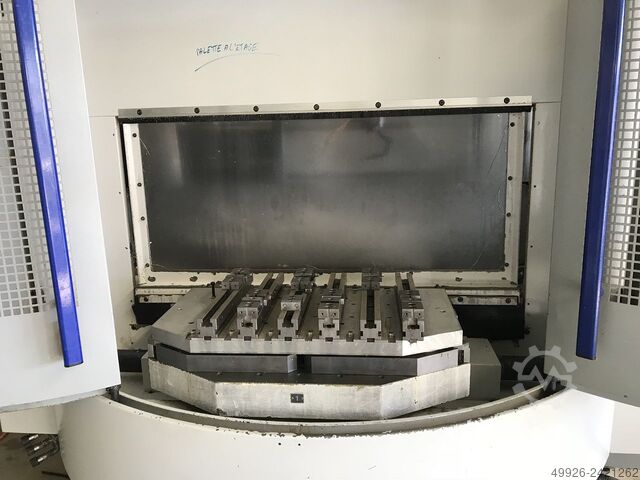

- Поворотный стол
- Подвод сжатого воздуха через поворотный стол
- Вакуумная зажимная система (от внешнего поставщика)
- Распылительный пистолет

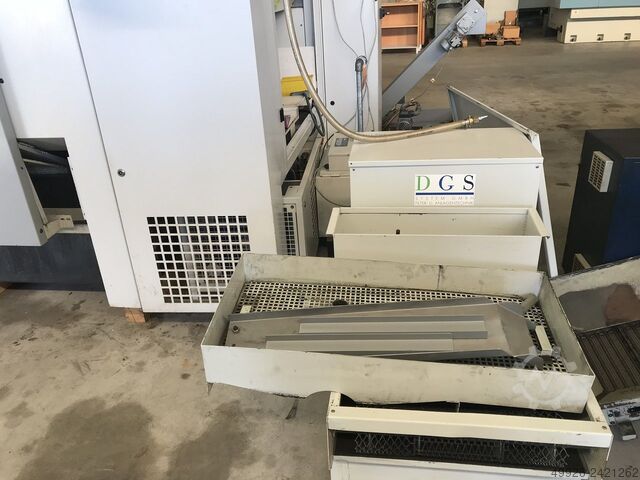

- Стружкоконвейер
