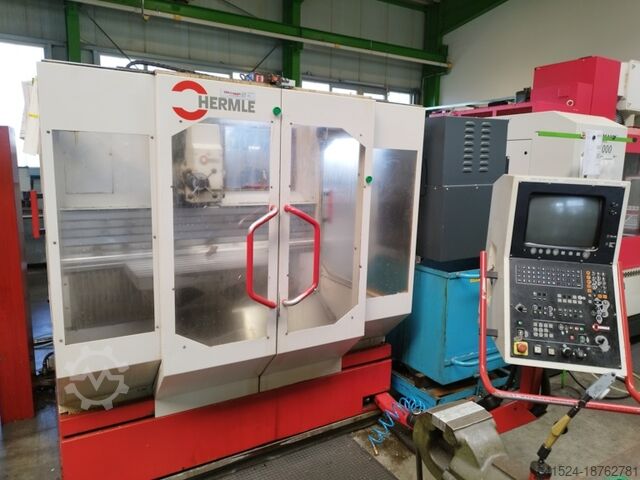

Фрезерный станок с ЧПУ HERMLE UWF 902 S

Описание

Универсальный обрабатывающий центр с ЧПУ (фрезерный станок)
Производитель: HERMLE
Модель: UWF 902 S
Год выпуска: 1995
Наработка: 65 071 ч.

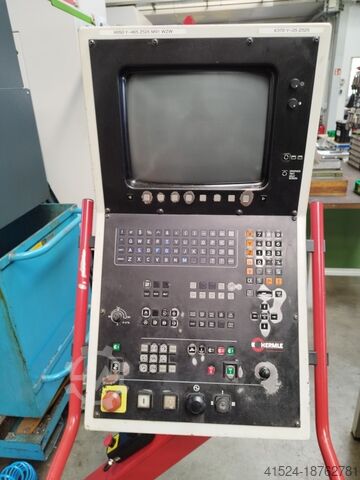

Управление: HEIDENHAIN TNC 426
Bdec R Nc Ifjv Rxa Sonjd
Рабочие ходы по осям X/Y/Z: 600 x 450 x 500 мм
Диапазон оборотов шпинделя:
Бесступенчатое регулирование в 3-х диапазонах: 20 – 6 300 об/мин
Конус шпинделя: SK40
Автоматический сменщик инструмента
Инструментальный конус (горизонтальное и вертикальное расположение): ISO 40 DIN 2079
Зажим инструмента гидромеханический, усилие зажима (вертикально): 10 000 Н
Зажим инструмента гидромеханический, усилие зажима (горизонтально): 12 000 Н
Диаметр шпинделя у переднего подшипника, горизонтально / вертикально: 75 / 55 мм
Вылет пиноли вертикально: диаметр 100 мм, ход 75 мм
3D-щуп M&H
Отдельные сервоприводы (трёхфазные, бесщеточные) для каждой оси
Диапазон подачи по осям X, Y, Z вручную / программно: 1 – 2 000 / 10 000 мм/мин
Усилие подачи по всем осям (при 80% ПВ): 6 000 Н
Быстрая подача по всем осям: 10 м/мин
Угловой стол: 900 x 458 мм
Вес стола: 275 кг
Максимальная нагрузка на стол: 500 кг
Количество T-образных пазов: 7
Расстояние между пазами: 63 мм
Ширина пазов: 14 H7
Универсальный установочный стол, угол наклона 15° от и 30° к станку
Поворот стола +/- 25°: Ø 420 мм
Поворот стола +/- 30°: Ø 650 x 395 мм
NC-поворотный стол:
Поворот стола +/- 30°: Ø 500 мм
Поворот стола +/- 4°: Ø 650 мм
Измерительная система
Контртель с опорным подшипником
Стружкоотвод с тележкой
Емкость для СОЖ: 150 литров
Масса: ок. 4 800 кг
Габариты станка (ДхШхВ) ок.: 2 950 x 1 840 x 2 150 мм
