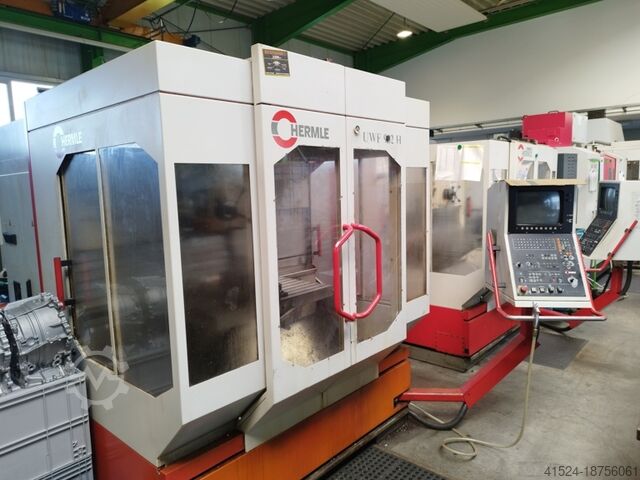

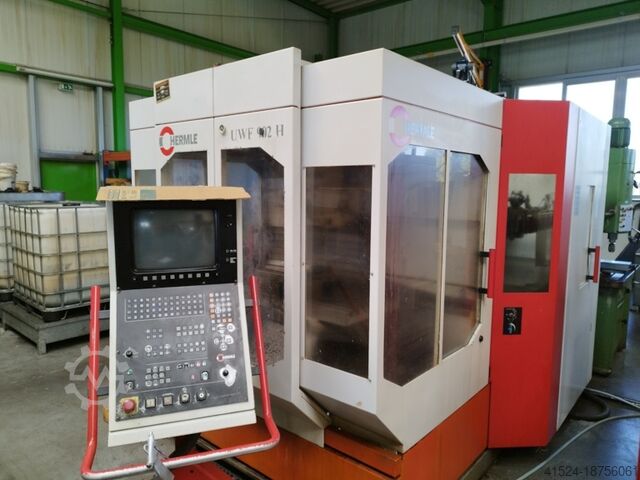

Фрезерный станок с ЧПУ HERMLE UWF 902 H

Описание

Универсальный вертикально-фрезерный станок с ЧПУ
Производитель: HERMLE
Модель: UWF 902 H
Год выпуска: 1995
Часы работы: 46 680

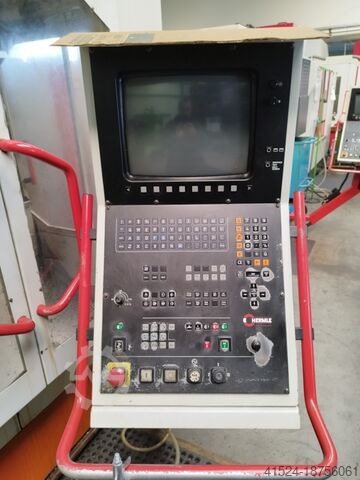

Система управления: HEIDENHAIN TNC 426
Рабочая зона X/Y/Z: 600 x 450 x 500 мм
Диапазон оборотов:
Частота вращения шпинделя - бесступенчатое регулирование в пределах 3 переключаемых диапазонов: 20 – 6 300 об/мин
Конус шпинделя: SK40
Автоматизированная смена инструмента
Удерживание инструмента – горизонтальное и вертикальное: ISO 40 DIN 2079
Зажим инструмента гидромеханический, усилие зажима (вертикальное): 10 000 Н
Зажим инструмента гидромеханический, усилие зажима (горизонтальное): 12 000 Н
Диаметр шпинделя по переднему подшипнику, горизонт./вертик.: 75 / 55 мм
Ход пиноли по вертикали: 75 мм
Трехмерный щуп Renishaw
Отдельные приводные двигатели подачи по каждой оси – трехфазные (безщеточные)
Диапазон подачи по X, Y, Z вручную/программируемый:
1 – 2 000 / 10 000 мм/мин.
Усилие подачи по всем осям (при 80% ПВ): 6 000 Н
Быстрая подача по всем осям: 10 м/мин.
Поворотный стол: 900 x 458 мм
Универсальный стол для закрепления заготовок, диапазон наклона 15° от и 30° к станку
Поворотная рабочая плита: диапазон +/- 25° – Ø 420 мм
Поворотная рабочая плита: диапазон +/- 30° – Ø 650 x 395 мм
Вес стола: 275 кг
Максимальная нагрузка на стол: 500 кг
Количество Т-образных пазов: 7
Расстояние между пазами: 63 мм
Ширина пазов: 14 H7
ЧПУ-поворотный стол:
Рабочая плита, диапазон поворота +/- 30°: Ø 500 мм
Bsc Rjv Rpr Sj Nc Ifnjdd
Рабочая плита, диапазон поворота +/- 4°: Ø 650 мм
Бак охлаждающей жидкости: 170 л
Производительность/давление: 40 л/мин при 3 бар
Приводная мощность: 8,6 кВт
Вес примерно: 4 500 кг
Габариты станка ДxШxВ примерно: 2 950 x 2 200 x 2 300 мм
Информация:
Если вы наклоняете вертикальную фрезерную головку из нулевого положения в угол +/- для обработки, например, наклонных поверхностей или отверстий, рабочий ход по оси Y сокращается с 450 мм до 410 мм.
