Фрезерный станок Optimum F110 HSC

Описание

Станок находится на выставке. Фрезерный станок с ЧПУ Optimill F 110 HSC Premium напрямую от производителя.

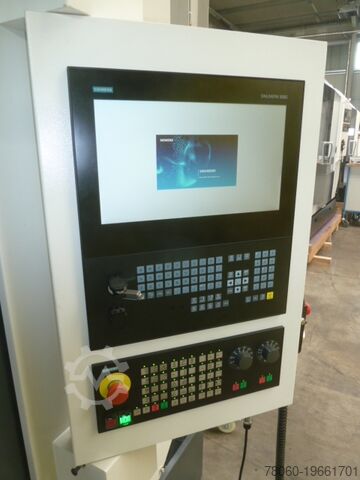

F 110 HSC - Фрезерный станок с ЧПУ OPTIMUM Premium с управлением Siemens SINUMERIK 828D характеризуется производительностью, скоростью, точностью и длительным сроком службы.

- Сверхпрочная конструкция
- Высокая производительность
- Высокая надежность
- Усиленное ребро жесткости, не подверженное кручению основание станка
- Профилированный рельс с рециркуляционным шарикоподшипником для высокой скорости перемещения по всем осям
- Высокомоментные сервоприводы по всем трем осям
- Телескопическая крышка направляющей на всех трех осях
- Автоматическая смазка
- Массивный, точный фрезерный стол с тремя Т-образными пазами, большими размерами и прецизионной шлифовкой
- Переносной электронный маховик с выключателем и аварийным выключателем значительно облегчает
Значительно облегчает выполнение программ
- Блок охлаждающей жидкости с системой промывки стружки и пистолетом для очистки

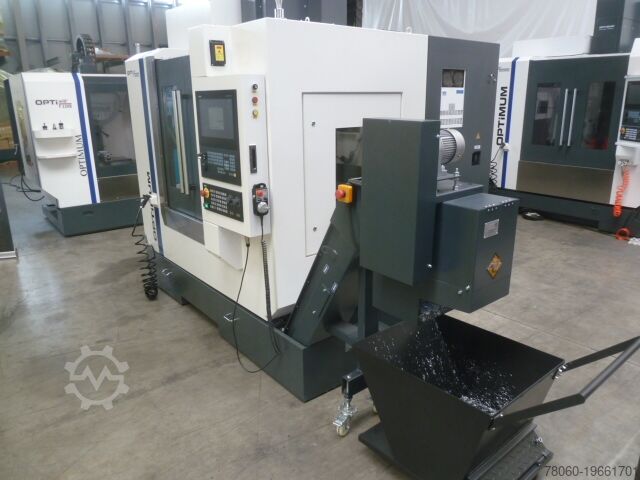

- Ленточный транспортер стружки обеспечивает эффективное удаление стружки
- Тележка для стружки
- Штекерное соединение RJ45 и подключение к электросети 230 В

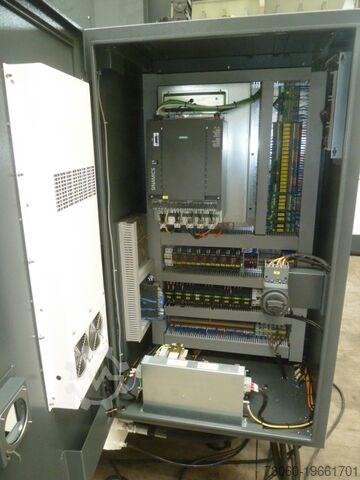

- Закрытый распределительный шкаф со встроенным теплообменником обеспечивает оптимальную температуру
и предотвращает попадание частиц грязи
- Освещение рабочей зоны
- Дополнительный пакет SIEMENS с ответственностью за дефекты материалов и бесплатным онлайн/офисным обслуживанием OSS Plus
- 1-летний контракт на базовое техническое обслуживание, включенный в D/A/CH

Фрезерный шпиндель Рядовой шпиндель
Данные станка
Электрическое подключение 400 В / ~50 Гц
Общая подключенная нагрузка 15 кВА

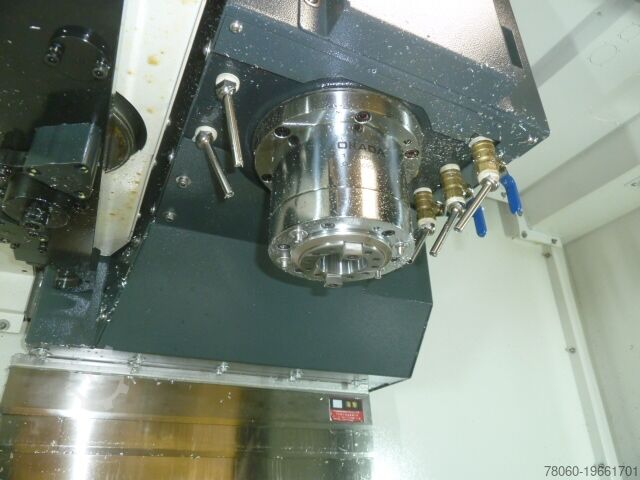

Фрезерный шпиндель
Мощность приводного двигателя S1 9 кВт
Крутящий момент приводного двигателя S1 57 Нм
Приводной двигатель S6-30% работа 21,2 кВт
Крутящий момент приводного двигателя S6-30% 135 Нм
Держатель шпинделя SK 40 / DIN 69871
Возможность внутреннего охлаждения шпинделя
Приводной двигатель S1 работа 10,5 кВт
Крутящий момент приводного двигателя S1 50 Нм
Приводной двигатель S6-30% работа 26,4 кВт
Приводной двигатель S6-30% работа 125 Нм
Djc Ed Ddsw Ea Rgscskt
Система смазочно-охлаждающей жидкости
Мощность насосов охлаждающей жидкости, 2 шт. 900 Вт
Скорость подачи макс. 35 л/мин.
Объем бака 116 литров
Насос очистки
Мощность насоса очистки 530 Вт
Точность фрезерования
Точность повторения ± 0,005 мм
Точность позиционирования ± 0,005 мм

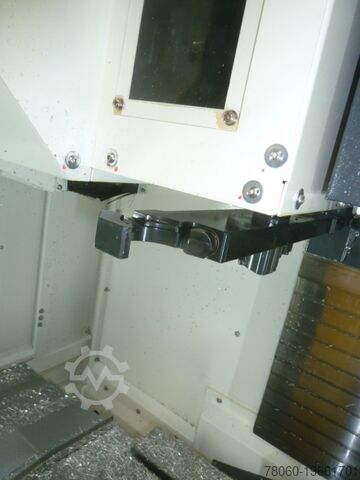

Устройство смены инструмента
Двуплечий захват
Количество позиций инструмента 20
Диаметр инструмента макс. 78 мм
Диаметр инструмента (дополнительные позиции свободны) макс. 120 мм
Длина инструмента 300 мм
Вес инструмента макс. 8 кг
Время смены инструмента: инструмент на инструмент 2,5 секунды
Траектория перемещения
Ось X 650 мм
Ось Y 400 мм
Ось Z 500 мм
Привод подачи
Быстрое перемещение по осям X-, Y-, Z 48 / 48 / 32 м/мин.
Крутящий момент двигателя
Ось X / Y / Z 11 Нм / 11 Нм / 20 Нм
Усилия подачи
Ось X / Y / Z 3,67 кН / 3,67 кН / 6,68 кН
Диапазон скоростей
Скорость* 12 000 мин-1
Пневматика
Давление воздуха 6 бар
Расход воздуха в час 6 - 8 кг/м³

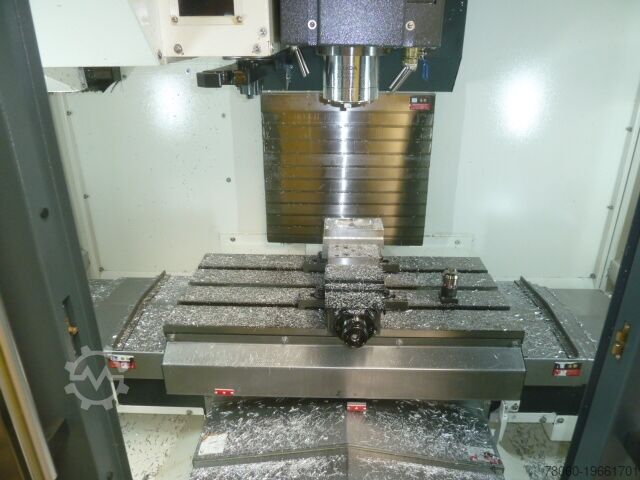

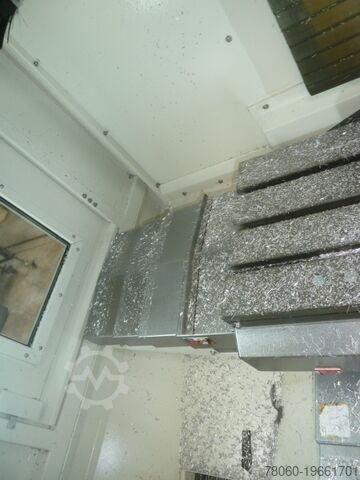

Фрезерный стол
Расстояние шпиндель - стол 100 - 600 мм
Длина х ширина стола 850 х 400 мм
Размер / количество / расстояние между Т-образными пазами 18 мм / 3 / 100 мм
Макс. нагрузка 400 кг
Размеры
Длина x ширина x высота 2 100 x 2 300 x 2 750 мм
Общий вес 4 300 кг
