Фрезерный станок Optimum F110 ECO

Описание

Станок находится на выставке. Optimill F110 ECO Premium CNC-фрезерный станок напрямую от производителя.

F110 ECO – Премиальный CNC-фрезерный станок OPTIMUM с системой управления Siemens SINUMERIK 828D отличается высокой производительностью, скоростью, точностью и длительным сроком службы.

Модель: F110 ECO

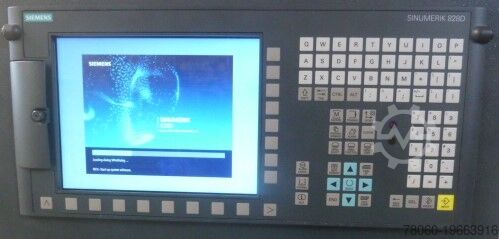

Управление: SIEMENS SINUMERIK 828D PPU271.5

Фрезерный шпиндель с ремённым приводом

Данные станка:
Doc Ed Dow Edbpjdcskt
Электрическое подключение: 400 В / ~50 Гц
Общая подключаемая мощность: 15 кВА

Фрезерный шпиндель:
Двигатель постоянного режима S1: 7,5 кВт
Крутящий момент двигателя S1: 45 Нм
Двигатель в режиме S6 30%: 16,2 кВт
Крутящий момент двигателя S6 30%: 103 Нм
Конус шпинделя: BT40

Система охлаждения и смазки:
Мощность насоса охлаждающей жидкости: 900 Вт
Максимальная подача: 35 л/мин.
Объем бака: 116 л
Промывочный насос

Точность фрезерования:
Повторяемость: 0,008 мм
Точность позиционирования: 0,004 мм

Инструментальный магазин:
Тип: двухрычажный захват
Количество станций: 20
Максимальный диаметр инструмента: 78 мм
Максимальный диаметр инструмента (при пустых соседних позициях): 120 мм
Длина инструмента: 300 мм
Максимальный вес инструмента: 8 кг
Время смены инструмента (инструмент-к-инструменту): 2,5 сек

Ходы по осям:
Ось X: 650 мм
Ось Y: 400 мм
Ось Z: 500 мм

Приводы подачи:
Быстрый ход по осям X/Y/Z: 48/48/32 м/мин
Крутящий момент приводов X/Y/Z: 11/11/20 Нм
Усилия подачи по осям X/Y/Z: 3,67/3,67/6,68 кН

Диапазон скоростей:
Скорость вращения шпинделя*: 8 000 об/мин

Пневматика:
Давление воздуха: 6 бар
Потребление воздуха в час: 6–8 кг/м³

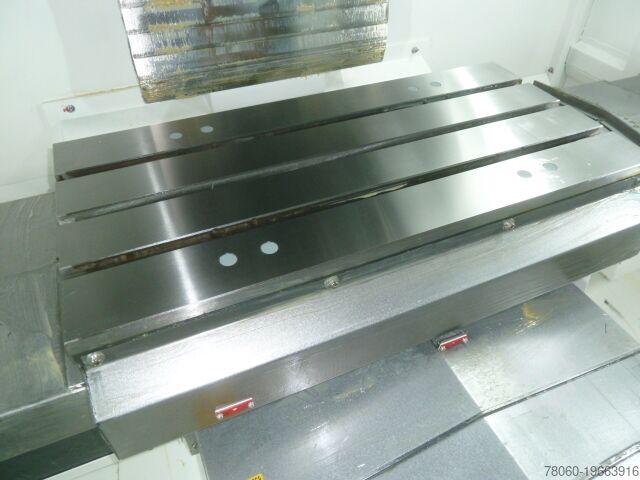

Фрезерный стол:
Расстояние шпиндель-стол: 100–600 мм
Размер стола (Д×Ш): 800 × 400 мм
Размер Т-образного паза / количество / шаг: 18 мм / 3 шт. / 100 мм
Максимальная нагрузка: 400 кг

Габариты:
Длина × Ширина × Высота: 2.100 × 2.300 × 2.750 мм
Общий вес: 4.300 кг

Оснащение:
- Линейные направляющие с шарико-винтовыми передачами для высоких скоростей перемещения по всем осям
- Телескопические защитные кожухи направляющих по всем трем осям
- Автоматическая система смазки
- Переносной электронный маховик с кнопкой согласования и аварийной остановкой
- Разъем RJ45 и розетка на 230 В
- Рабочее освещение в рабочей зоне
- Пистолет для очистки
- ШВП и линейные направляющие от компании THK
- Система удаления стружки
- Охлаждение шпиндельной головки (режущий участок)
- Электрошкаф
- Магазин инструментов с рычажным механизмом
- Ключ SW24
- Соответствие CE

* Возможны дополнительные опции
