4-осевой сверлильно-фрезерный станок с ЧПУ, капитальный ремонт в 2020 году, обрабатывающий центр, VM IXION 30 CNC W + HEIDENHAIN TNC 415

Описание

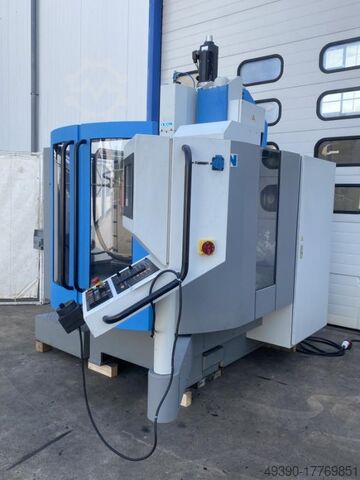

Четырехкоординатный сверлильно-фрезерный станок с ЧПУ IXION Type 30 CNC W
VMC, BAZ, обрабатывающий центр
Год постройки ок. 1997, капитальный ремонт станка в 2020 г.
Ход X: 600 мм Y: 350 мм Z: 600 мм
Размер стола 800 x 400 мм
Расстояние между Т-образными пазами 75 мм
Нагрузка на стол 300 кг
Держатель шпинделя SK 40 (затяжной болт DIN 69872 A)
Скорость вращения шпинделя 20-5000 об/мин
Bec R Nsu Tln Njc Ifnsdd
Крутящий момент на шпинделе макс. 150 Нм
Расстояние между шпинделем и столом макс. 660 мм
Скорость подачи X, Y и Z 0 - 5000 мм/мин. бесступенчатая регулировка
Скорость быстрого перемещения X, Y и Z 15000 мм/мин.
Время смены инструмента ок. 5 сек.
Время смены инструмента от стружки к стружке ок. 7,5 сек.
Производительность фрезерования в St 60 150 см3/мин.
Производительность сверления в St 60 35 мм
Производительность нарезания резьбы St 60 M24
Мощность привода шпинделя 5 кВт (10 кВт при рабочем цикле 25 %)
Подключение к сети 400 В, 50 Гц
- Управление ЧПУ Heidenhain TNC 415 с 12" TFT-дисплеем
- Электронный маховик
- Интерфейс RS 232
- 12-позиционный сменщик инструмента
- гидромеханический зажим инструмента

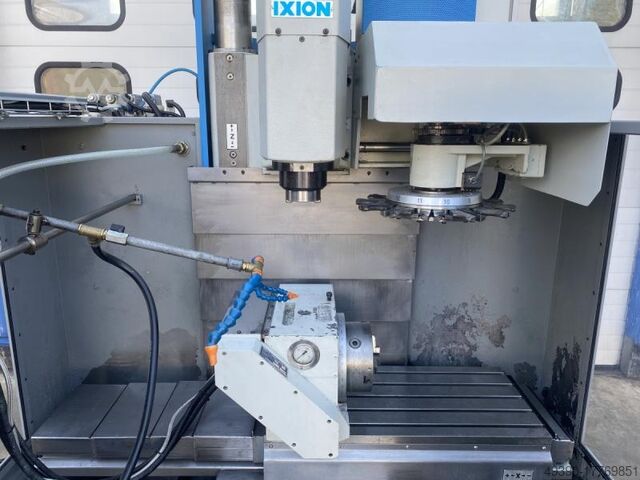

- Поворотная ось в качестве делительной головки на столе = 4-я ось, MECATECNICA тип DCN 250-8, токарный патрон с губками Ø 200 мм
Скорость около 25 об/мин, передаточное отношение 1:180
- Освещение кабины с помощью 2х галогенных прожекторов
- Транспортер для стружки с насосом для подачи охлаждающей жидкости

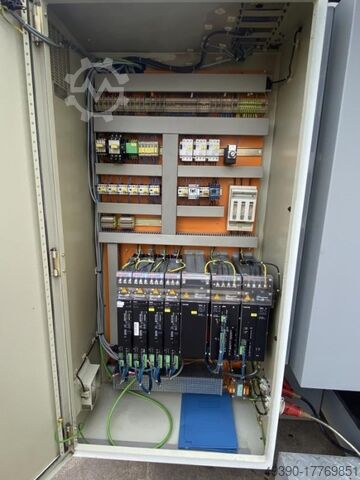

- Коммутационный шкаф, закрепленный на станке
Необходимое для транспортировки пространство Длина 320 см x ширина 230 см x высота 300 см
Габариты станка с транспортером стружки Д х Ш х В 3200 x 3100 x 3000 мм
Вес станка 3100 кг
Вес транспортера стружки ок. 200 кг
Хорошее состояние
