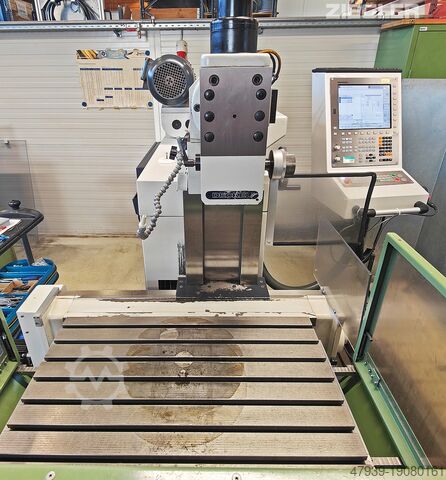

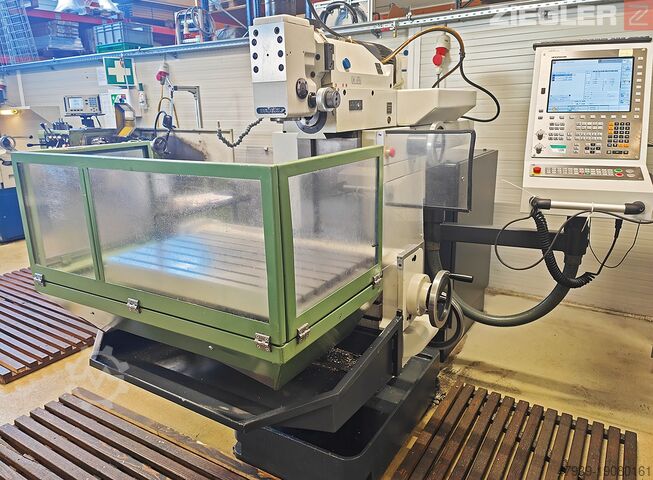

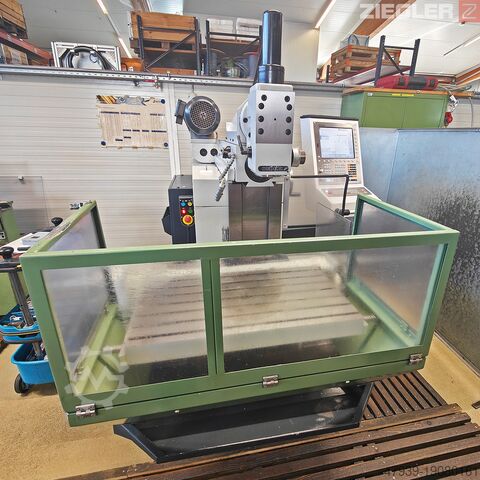

Фрезерный станок с ЧПУ DECKEL FP4MA 2204

Описание

- Отремонтирован в 2022 году.

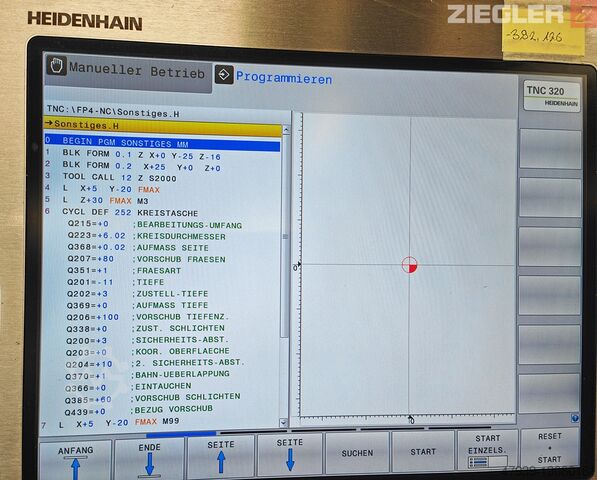

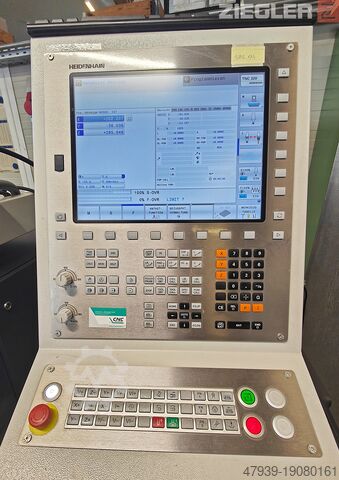

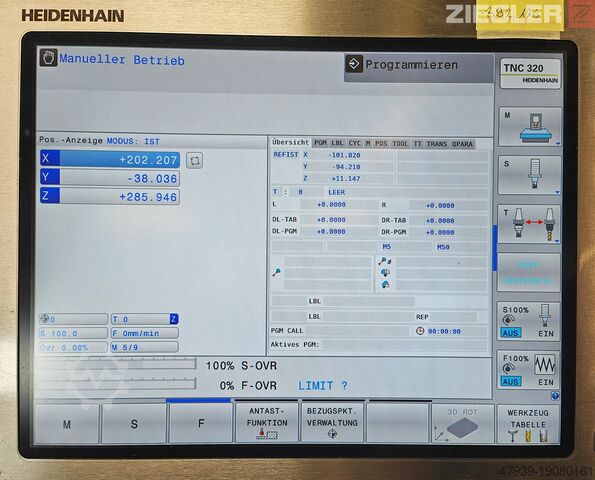

- Система ЧПУ Heidenhain TNC320

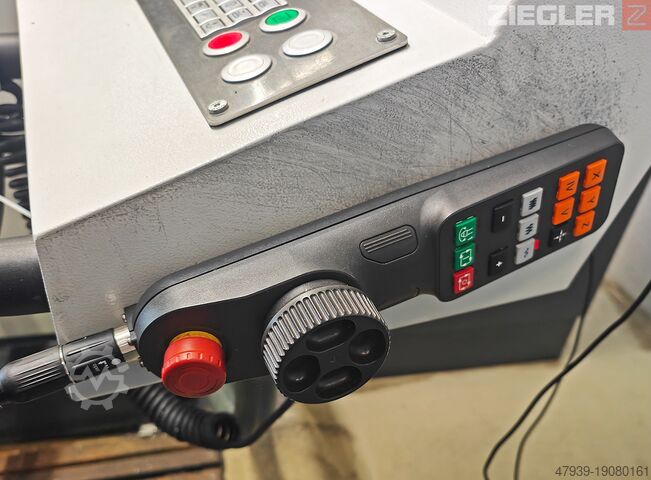

- Возможно ЧПУ или ручное управление

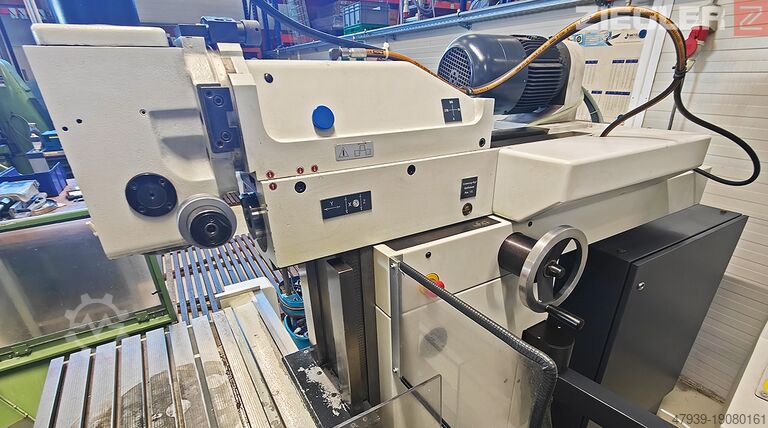

- Подвижная вертикальная фрезерная головка с выдвижным шпинделем
- Контрподшипник для длинных фрезерных оправок
- гидравлический зажим инструмента
- автоматическая механическая коробка передач
- автоматический зажим по осям X, Y и Z
- автоматическая центральная смазка

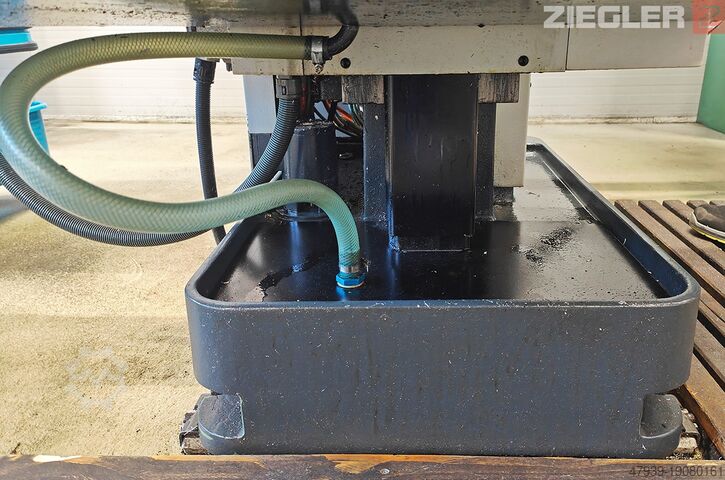

- Система охлаждения
- прямое измерение расстояния
- Муфта защиты от столкновений по осям Y и Z
Bdecswhk Ubj R Nc Ifnsd

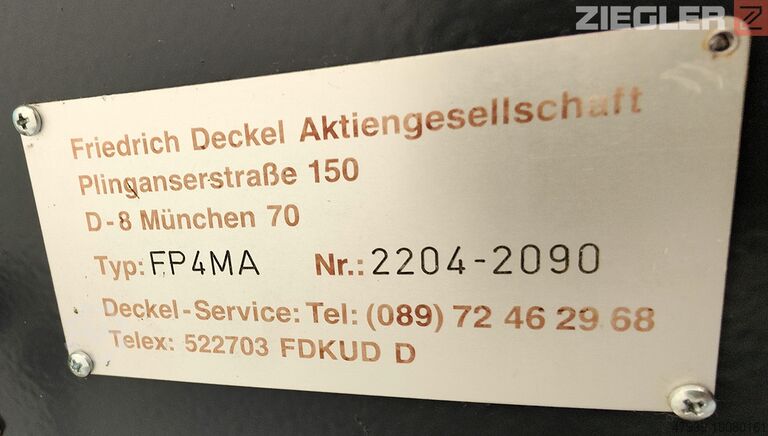

- Год постройки 1988

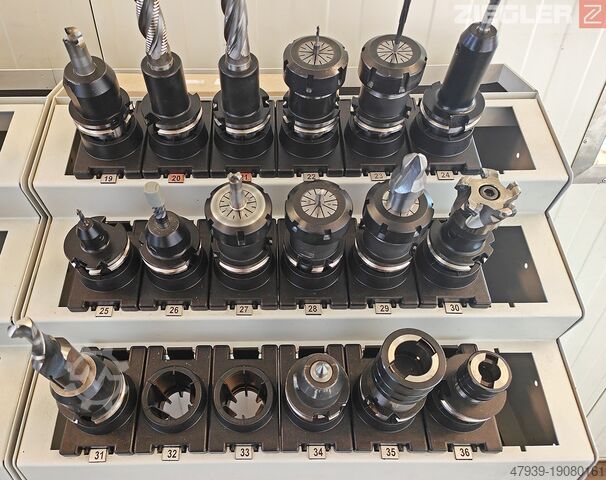

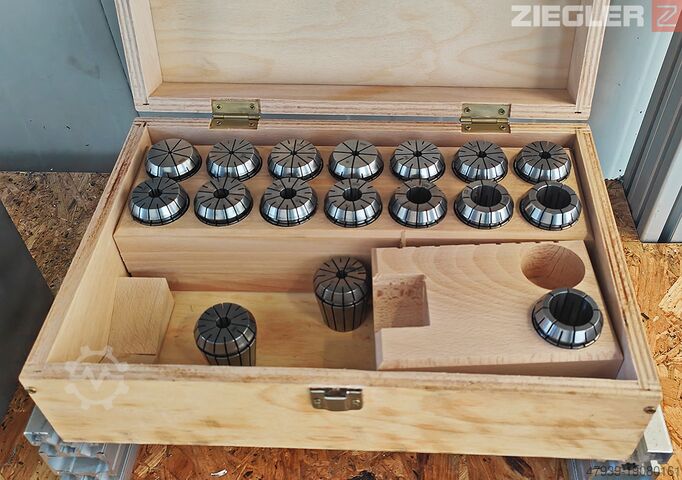

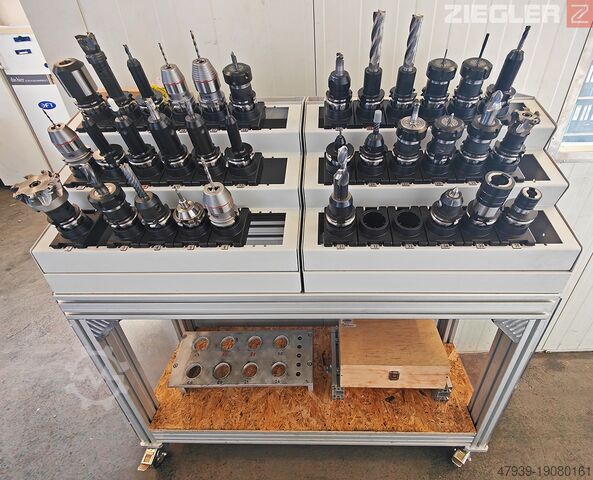

- вкл. держатели инструментов, сверлильные/фрезерные инструменты и инструментальные тележки
Технические характеристики
Рабочая зона:
- Ось X (продольная): 485 мм
- Ось Y (поперечная): 385 мм
- Ось Z (вертикальная): 380 мм
- Ход пиноли (вертикальный): 80 мм
- Вертикальная фрезерная головка, перемещаемая вручную на шпиндельном блоке: 150 мм
Главный привод:
- Трехфазный двигатель с переключением полюсов и тормозом: механическая коробка передач с правым/левым вращением
- Мощность: 3,7 / 4,4 кВт
- Скорость вращения рабочего шпинделя: 63 - 3150 об/мин (18 ступеней)
- Шаговый прыжок: 1,25
- Держатель инструмента: SK40 (M16)
- Зажим инструмента: пакет тарельчатых пружин
- Снятие инструмента: гидравлическое

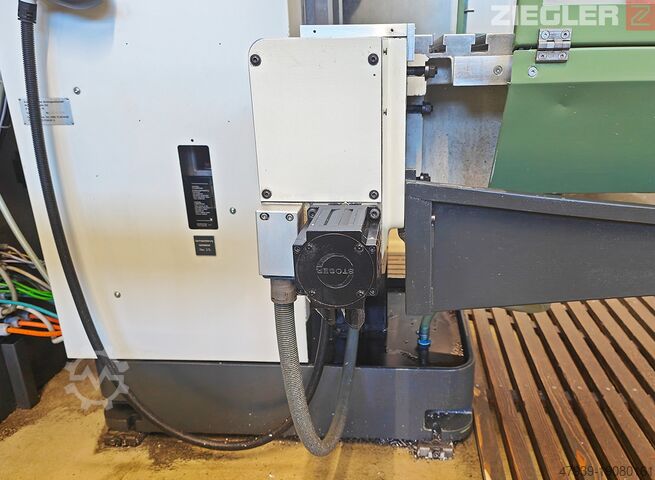

Привод подачи:
- Ось X: 1 двигатель постоянного тока
- Оси Y и Z: 1 двигатель постоянного тока
- Шариковые винты: все оси
- Скорость подачи: 2 - 3000 мм/мин (программируемая)
- Ускоренный ход по осям X/Y/Z: 3000 мм/мин
Слайд таблицы:
- Количество Т-образных пазов: 4
- Ширина Т-образного паза: 14H7 мм
- Расстояние между Т-образными пазами: 63 мм
- Допустимая нагрузка: ок. 600 кг
Установка:
- Требуемая площадь (с зоной безопасности): прибл. 2300 х 2500 мм
- Вес станка, включая вертикальную фрезерную головку и угловой стол: прибл. 1830 кг
- Рабочее напряжение: 400 В
- Общая подключенная мощность: 12,5 кВА
- Нагрузка на пол: 3000 кг/м²
