Фрезерный станок Optimum F120X

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Продажа последнего фрезерного станка с ЧПУ Optimill F 120X напрямую от производителя.

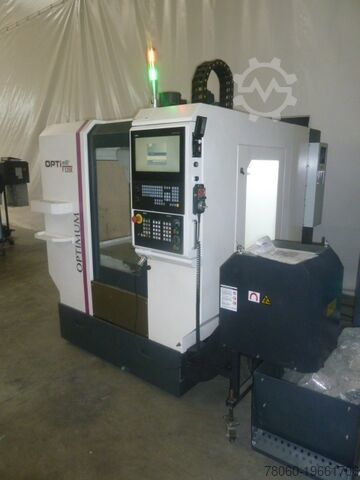

F 120X - Фрезерный станок с ЧПУ OPTIMUM с системой управления Siemens SINUMERIK 828D отличается производительностью, скоростью, точностью и длительным сроком службы.

Сверхпрочная конструкция
Высокая производительность
Линейные направляющие для высокой скорости перемещения по всем осям
21-позиционный магазинный сменщик инструмента
Высокая надежность
Литой корпус из качественного механитового литья

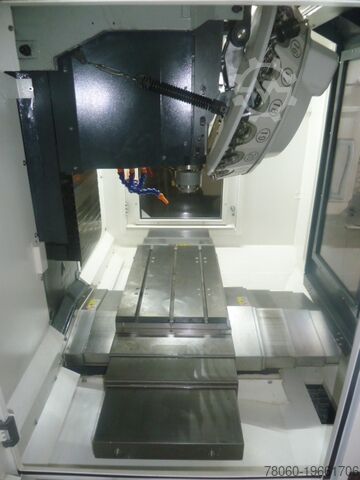

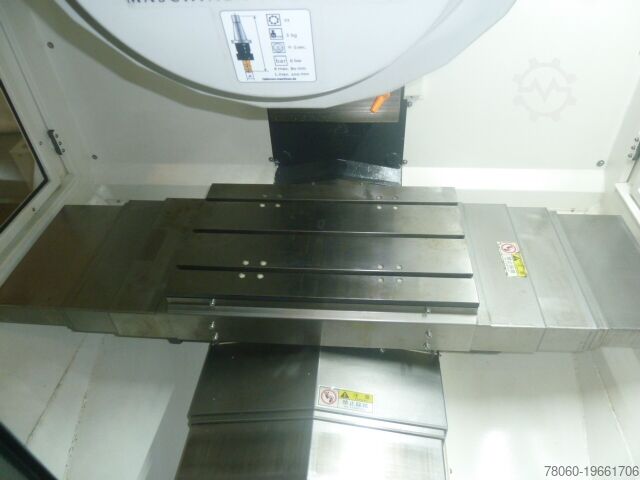

Поперечный стол с прецизионной шлифовкой и 3 Т-образными пазами
Усиленное ребро жесткости, не подверженное кручению основание станка
Decsw Ea Rmo Ed Ddcjkt
Высокопроизводительные шарико-винтовые пары с прецизионной шлифовкой и предварительным нагружением
шарико-винтовые пары по всем осям
Высокомоментные сервоприводы непосредственно на шариковинтовых парах
по всем 3 осям
Электронный маховик
Транспортер стружки
Чистящий пистолет
Штекерное соединение RJ45, соединение USB и подключение к электросети (230 В)
Блок охлаждения с баком для охлаждающей жидкости объемом 210 литров
Теплообменник

Опции в комплекте:
Сенсорная панель PPU 290
Поточный шпиндель 16000 об/мин с масляным радиатором
Ленточный конвейер с тележкой для стружки

Возможен лизинг станка через Siemens Finance. Требуется ликвидность.

Размеры и вес

Длина ок. 2315 мм
Ширина/глубина ок. 2194 мм
Высота ок. 2325 мм
Вес ок. 3800 кг

Мощность сверления/фрезерования

Размер фрезерной головки макс. 80 мм

Скорость подачи/скорость перемещения

Ось X 40000 мм/мин
Ось Y 40000 мм/мин
Ось Z 40000 мм/мин

Электрические данные

Напряжение питания 400 В
Фаза(ы) 3 Ph
Тип тока переменный
Частота сети 50 Гц
Электрическое подключение
Общая подключенная нагрузка 45 кВА

Расстояние вертикальный шпиндель - фрезерный стол мин. 150 мм
Расстояние вертикальный шпиндель - фрезерный стол макс. 450 мм
Размер Т-образных пазов 14 мм
Количество Т-образных пазов 3
Расстояние между Т-образными пазами 125 мм
Макс. нагрузка 250 кг

Точность

Точность повторения ± 0,006 мм
Точность позиционирования ± 0,005 мм

Система смазочно-охлаждающей жидкости

Насосы охлаждающей жидкости
Насос(ы) охлаждающей жидкости Мощность привода 370 Вт каждый
Объем бака 120 литров

Система управления

Тип Sinumerik 828D PPU 290
Системное программное обеспечение SW 28x
Память ЧПУ 8 МБ
Время смены блока 2 мс
Перспектива 150
Количество инструментов 512

Траектория перемещения

Ось X автоматическая 500 мм
Ось Y автоматическая 400 мм
Ось Z автоматическая 300 мм

Вертикальный шпиндель

Держатель шпинделя BT 30

Диапазон частоты вращения 10 - 16000 мин¯¹
Мощность приводного двигателя в непрерывном режиме S1 12 кВт
Силовой приводной двигатель S6-30 % работы 22,8 кВт
Крутящий момент приводного двигателя в непрерывном режиме S1 38 Нм
Крутящий момент приводного двигателя 30% работы S6 116 Нм

Крутящий момент двигателя подачи

Непрерывная работа по оси X S1 6 Нм
Непрерывная работа по оси Y S1 6 Нм
Непрерывная работа по оси Z S1 11 Нм

Сервопривод смены инструмента
Карусельный тип перед шпинделем
Количество позиций инструмента 21 инструмент
