Фрезерный станок Optimum F80 CNC

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Фрезерный станок с ЧПУ Optimill F 80 напрямую от производителя.
- Станок с чугунной колонной для высокой жесткости
- Карусельное устройство смены инструмента с 12 позициями инструмента
- Все линейные направляющие с крышками из нержавеющей стали
- Автоматическая централизованная смазка
- Двигатель главного шпинделя Siemens
- Сервопривод Siemens по всем осям (замкнутый контур управления)
- Максимальная скорость вращения шпинделя 10 000 мин-1

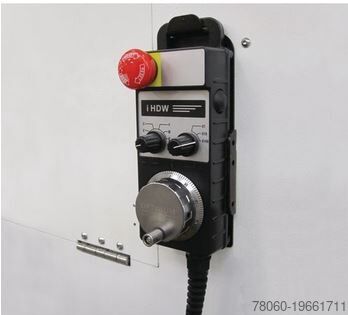

- Переносной электронный маховик с выключателем и аварийным выключателем значительно облегчает выполнение программ

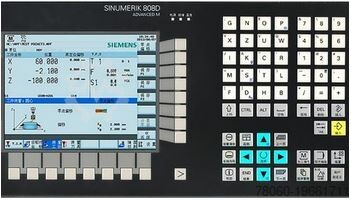

SINUMERIK 808 ADVANCED
Технология ЧПУ от лидера в области технологий
SINUMERIK 808D на ПК
- Идентичный по управлению пакет программного обеспечения, который еще больше упрощает работу со станком
Компактный и надежный
- Благодаря панельному исполнению системы ЧПУ с небольшим количеством интерфейсов и панели управления с классом защиты IP65, SINUMERIK 808D ADVANCED идеально подходит для использования в жестких условиях эксплуатации
Коммуникации
- Передняя панель USB (IP65)
- Последовательный интерфейс RS232C
- RJ45 Ethernet на задней панели
- Специфическая для технологии раскладка клавиатуры
- Жесткие клавиши с защитной мембраной

Размеры и вес
Длина ок. 1995 мм
Ширина/глубина ок. 1930 мм
Высота ок. 1640 мм
Вес ок. 2300 кг
Скорость быстрого перемещения
Ось X 20 м/мин
Ось Y 20 м/мин
Ось Z 20 м/мин
Электрические данные
Напряжение питания 400 В
Частота сети 50 Гц
Электрическое подключение
Общая подключаемая нагрузка 12 кВА
Горизонтальный фрезерный стол
Длина 800 мм
Ширина 260 мм
Расстояние вертикальный шпиндель - фрезерный стол мин. 100 мм
Расстояние вертикальный шпиндель - фрезерный стол макс. 550 мм
Размер Т-образных пазов 16 мм
Количество Т-образных пазов 5
Расстояние между Т-образными пазами 50 мм
Макс. нагрузка 200 кг
Точность
Точность повторения ± 0,01 мм
Точность позиционирования ± 0,01 мм
Система подачи охлаждающей жидкости
Насос(ы) охлаждающей жидкости Мощность привода 450 Вт
Объем бака 80 литров
Пневматическое подключение
Рабочее давление 7 бар
Траектория движения
Ось X автоматическая 450 мм
Ось Y автоматическая 260 мм
Ось Z автоматическая 450 мм
Расстояние шпиндель - колонна макс. 370 мм
Вертикальный шпиндель
Держатель шпинделя BT 40
Диапазон скоростей 50 - 10000 мин¯¹
Мощность приводного двигателя в непрерывном режиме S1 3,7 кВт
Приводной двигатель S6-30 % работы 5,5 кВт
Крутящий момент приводного двигателя в непрерывном режиме S1 24 Нм
Djc Edsw Ea Rtj Ddcskt
Приводной двигатель с крутящим моментом 30% работы S6 36 Нм
Крутящий момент двигателя подачи
Непрерывная работа по оси X S1 6 Нм
Непрерывная работа по оси Y S1 6 Нм
Непрерывная работа по оси Z S1 11 Нм
Устройство смены инструмента
Карусельный тип
Количество позиций инструмента 12 инструментов
Диаметр инструмента макс. 95 мм
Длина инструмента макс. 300 мм
Вес инструмента макс. 8 кг
Время смены инструмента от стружки к стружке (от C до C) 7 с
