Фрезерный станок Optimum F3 Pro CNC

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Фрезерный станок с ЧПУ Optimill F 3 Pro (учебный станок) напрямую от производителя.

F 3 PRO - Фрезерный станок с ЧПУ OPTIMUM с системой управления Siemens SINUMERIK 808D Advanced характеризуется производительностью, скоростью, точностью и длительным сроком службы.

Все линейные направляющие с крышками из нержавеющей стали
Автоматическая централизованная смазка
Сервопривод от SIEMENS по всем осям (открытый контур управления)
Макс. Скорость вращения шпинделя 4000 мин-1
Машинное освещение в рабочей зоне

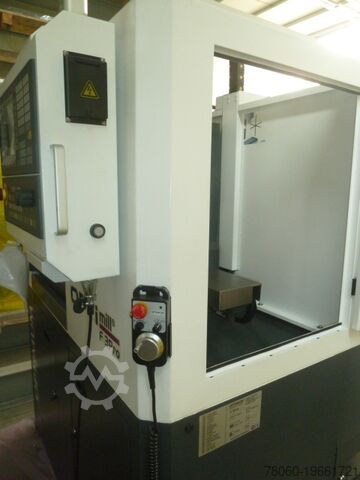

Портативный электронный маховик с выключателем и аварийным выключателем. Значительно облегчает выполнение программ
Инструменты можно менять одним нажатием кнопки

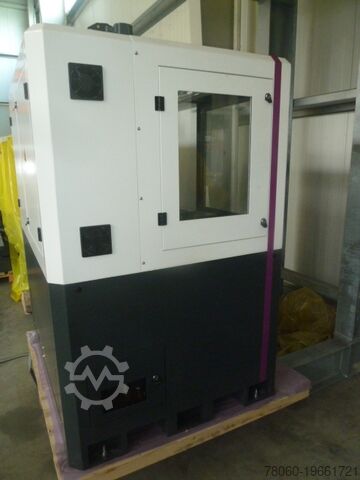

Дверцы доступа имеют очень широкую конструкцию для минимизации времени на чистку и техническое обслуживание
Пакет программного обеспечения "SINUMERIK 808D на ПК" входит в комплект поставки. (Практическое обучающее программное обеспечение, позволяющее программировать и моделировать заготовки в автономном режиме на ПК. Программное обеспечение можно бесплатно загрузить на сайте).

SINUMERIK 808 ADVANCED - технология ЧПУ от лидера в области технологий в сочетании с революционной концепцией управления

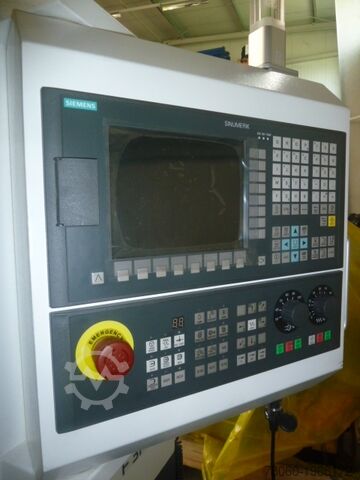

Система управления SINUMERIK 808D ADVANCED - это панельная система управления ЧПУ. Компактное и удобное решение начального уровня используется для простых задач фрезерования. Такие характеристики, как простота управления, ввода в эксплуатацию и обслуживания, являются идеальной основой для оснащения станков с ЧПУ.

Компактный и прочный

Благодаря панельной конструкции ЧПУ с небольшим количеством интерфейсов и панели управления с классом защиты IP65, SINUMERIK 808D ADVANCED идеально подготовлен для использования в суровых условиях. Небольшие размеры позволяют использовать его в компактных станках

ВКЛЮЧЕНО

Порт Ethernet RJ45
Цветной ЖК-дисплей 8,4" с разрешением 800 x 600
Подготовлен для удаленного обслуживания

Размеры и вес
Длина ок. 1410 мм
Ширина/глубина ок. 1372 мм
Высота ок. 2007 мм
Вес ок. 1000 кг
Производительность сверления/фрезерования
Размер фрезерной головки макс. 50 мм
Размер концевой фрезы макс. 25 мм
Электрические данные
Напряжение питания 400 В
Частота сети 50 Гц
Электрическое подключение
Общая подключенная нагрузка 5 кВА

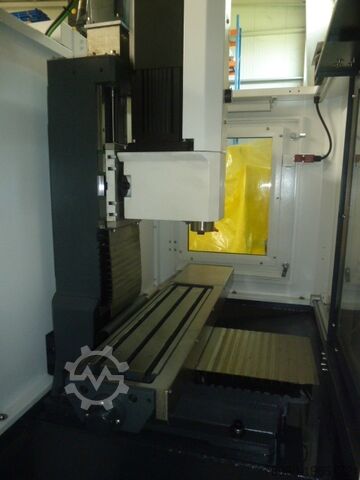

Горизонтальный фрезерный стол
Длина 620 мм
Ширина 180 мм
Расстояние вертикальный шпиндель - фрезерный стол мин. 50 мм
Расстояние вертикальный шпиндель - фрезерный стол макс. 295 мм
Размер Т-образных пазов 12 мм
Количество Т-образных пазов 3
Расстояние между Т-образными пазами 50 мм
Нагрузка макс. 30 кг
Точность
Точность повторения ± 0,02 мм
Точность позиционирования ± 0,01 мм
Система подачи охлаждающей жидкости
Насос(ы) охлаждающей жидкости Мощность привода 95 Вт
Емкость бака 30 литров
Траектория перемещения
Ось X автоматическая 355 мм
Ось Y автоматическая 190 мм
Ось Z автоматическая 245 мм
Вертикальный шпиндель
Держатель шпинделя BT 30
Диапазон частоты вращения 4000 мин¯¹
Пояснение Диапазон частоты вращения Обратите внимание, что максимальная частота вращения шпинделя должна быть снижена примерно на 20 % при непрерывной работе
Dkoc Edsw Ea R Hs Ddcot
Силовой приводной двигатель в непрерывном режиме S1 1,5 кВт
Силовой приводной двигатель S6-30 % работы 2,2 кВт
Крутящий момент приводного двигателя в непрерывном режиме S1 9,5 Нм
Крутящий момент приводного двигателя при 30 %-ном режиме работы S6 14 Нм
Скорость подачи
Ось X 10000 мм/мин
Ось Y 10000 мм/мин
Ось Z 10000 мм/мин
Крутящий момент двигателя подач
