HAAS UMC-750 HAAS UMC-750

Описание

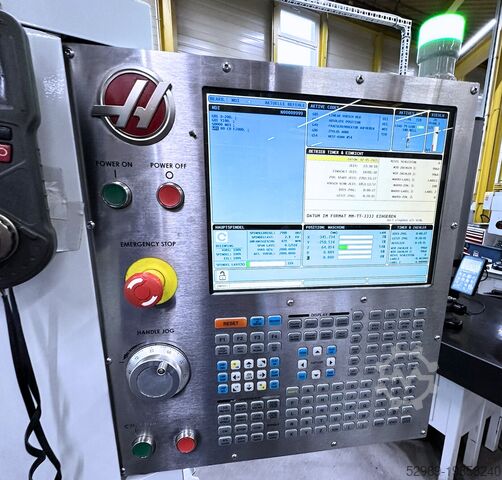

ЧПУ-управление: Haas Control

Оси
Ход по оси X, мм: 762
Ход по оси Y, мм: 508
Ход по оси Z, мм: 508
Индексация оси C, град.: 360° (± 0,001°)
Индексация оси B, град.: от +120° до -35° (± 0,001°)
Расстояние от торца шпинделя до поверхности стола, мм: 610
Быстрые перемещения, м/мин: 22,9

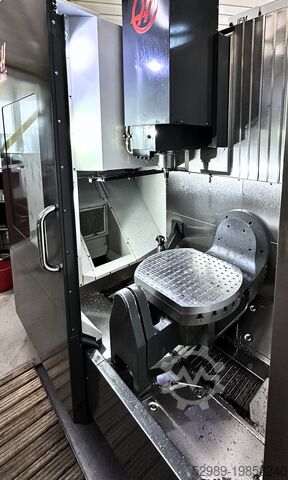

Рабочий стол
Количество поддонов: 1
Размеры поддона, мм: Ø 500
Макс. размер обрабатываемой заготовки (Диаметр x Высота), мм: 686 x 508
Макс. масса заготовки, кг: 300

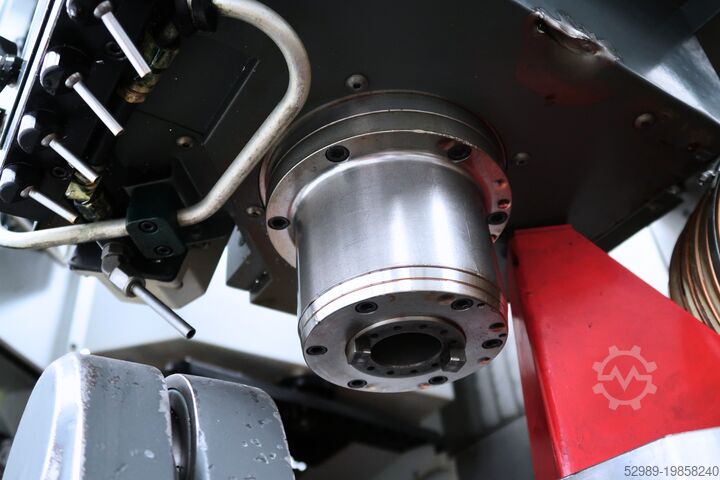

Шпиндель
Макс. частота вращения шпинделя, об/мин: 8 100
Мощность привода шпинделя, кВт: 22,4
Крутящий момент шпинделя, Нм: 2 514

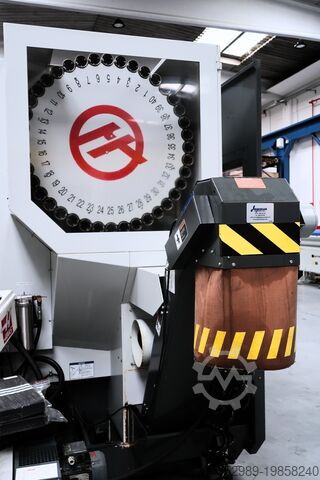

Инструментальная система
Тип держателя инструмента: SK-40
Количество инструментов в магазине: 40
При свободных соседних позициях, мм: 127
При занятых соседних позициях, мм: 64
Макс. длина инструмента, мм: 305
Doc Esw Ta Iajd Ddcekt
Макс. масса инструмента, кг: 5,4
Время смены инструмент/инструмент, сек: 2,8
Время смены стружка/стружка, сек: 3,6

Оборудование
Электронный ручной маховик
Транспортер сбора стружки
Промывочный пистолет
Туманоуловитель
Освещение рабочей зоны
CE-соответствие
Внутренняя/внешняя продувка воздухом

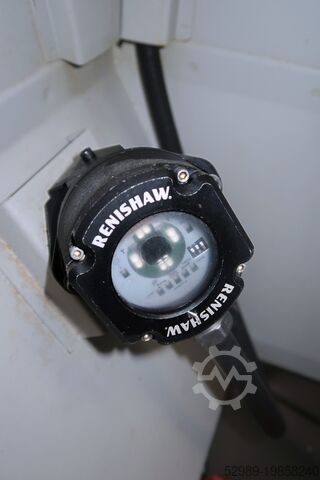

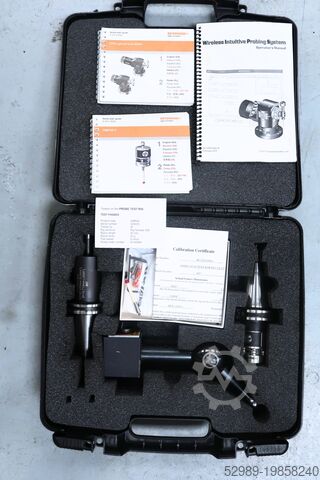

RENISHAW OMP 40-2

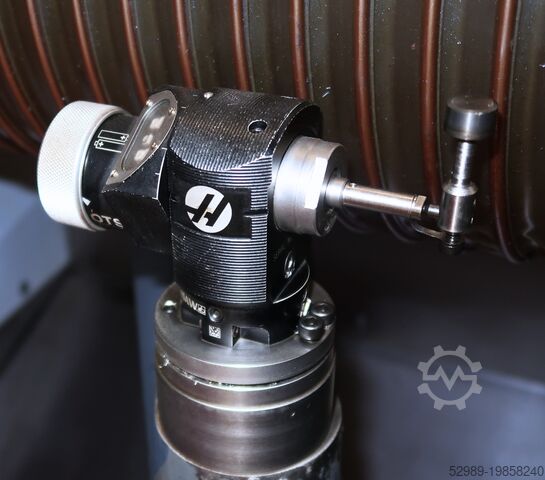

RENISHAW OTS — оптический измеритель инструмента
Контрольный стержень Haas

Система охлаждения
Объём бака, литров: 208

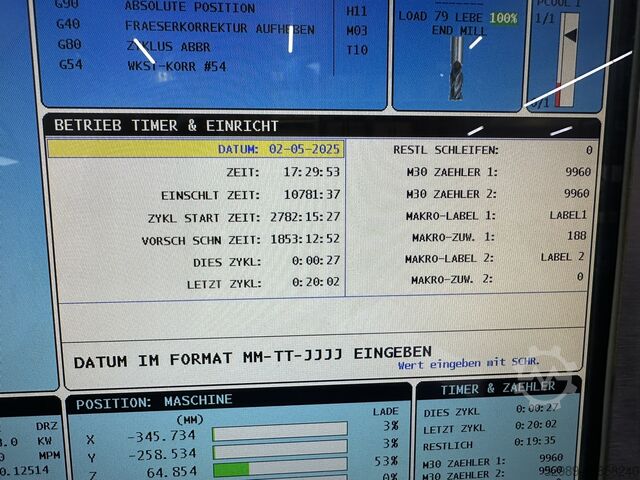

Время работы станка:
Часы под напряжением: 10 781
Время резания: 1 853

Габариты/масса базовой машины
Длина, мм: 4 270
Ширина, мм: 2 350
Высота, мм: 2 800
Масса, кг: 7 000
