Фрезерный станок TIGER FO 135

Описание

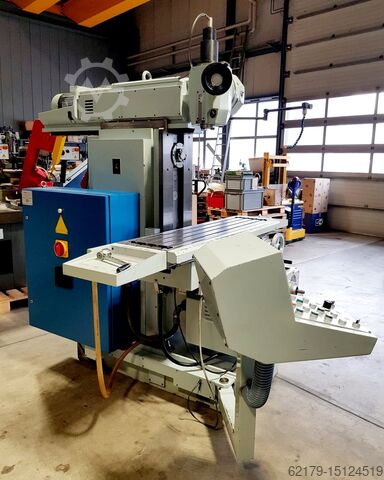

Универсальный фрезерный станок Tiger FO 135
Описание станка
Станок был куплен новым в 1994 году и эксплуатировался всего несколько часов.
Фрезерный станок полностью функционален. Движения осей плавные, направляющие в хорошем состоянии.
хорошее состояние. Они имеют автоматическую систему смазки.
Стол находится в хорошем состоянии и почти не имеет следов износа.
Станок также оснащен цифровым индикатором для 3 осей, что позволяет работать
с компенсацией фрезы и повторно-измерительной обработкой.
Инструкция по эксплуатации прилагается как к станку, так и к цифровому индикатору.
Технические характеристики

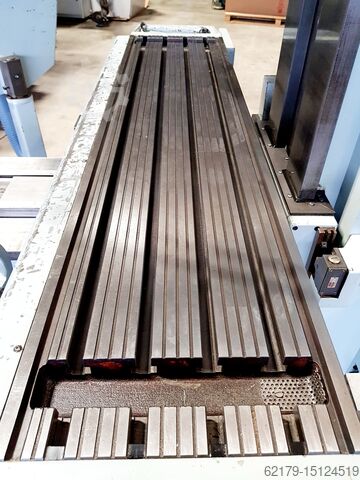

- Размеры стола 1 400 x 340 мм, 4 Т-образных паза
- Автоматическая траектория перемещения:
➢ Продольный X 1 050 мм
➢ Поперечный Y 360 мм
➢ Вертикальный Z 500 мм
- Крепление конуса шпинделя:

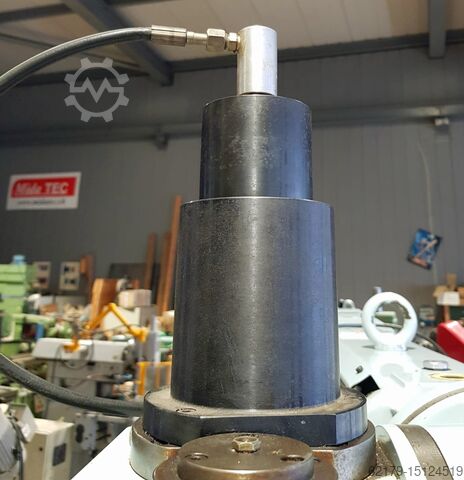

➢ Вертикальная ось ISO 40, автоматическая фиксация
➢ Горизонтальная ось ISO 40, ручная фиксация
- Диапазон частоты вращения шпинделя:
➢ Вертикальная ось 33 ÷ 1 560 об/мин, 12 скоростей
➢ Горизонтальная ось 35 ÷ 1 550 об/мин, 12 скоростей
- Установленная мощность:
➢ Двигатель вертикального шпинделя 5 кВт
➢ 7,5 кВт двигатель горизонтального шпинделя
➢ Двигатель постоянного тока 15 Нм
- Переменные источники питания
Непрерывная скорость 0 ÷ 1 500 мм/мин
- Быстрая подача
➢ В продольном и поперечном направлении 3 000 мм/мин
Вертикальная 1 500 мм/мин
- Универсальная головка с ручным опусканием вала на 80 мм
- Автоматическая смазка с помощью насоса
- Низковольтное электрическое управление на кнопочной панели бокового рычага
- Пуск звезда/треугольник
- Магнитная тепловая защита от Siemens
- Вес нетто 3 000 кг
- Размеры машины (для транспортировки)
➢ Ширина 2 300 мм
➢ Глубина 2 900 мм
➢ Высота 2 400 мм
Принадлежности

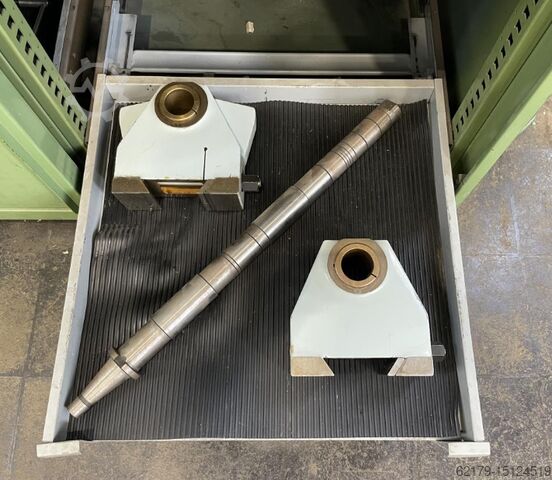

- Опоры для режущего вала
- Режущий вал ø32 мм
Универсальный фрезерный станок Tiger FO 135
Описание
Станок был приобретен новым в 1994 году и проработал всего несколько часов.
Фрезерный станок полностью функционален. Движения по осям плавные, направляющие находятся в
хорошем состоянии. Они имеют автоматическую систему смазки.
Стол находится в хорошем состоянии и почти не имеет следов износа.
Станок также оснащен DRO для 3 осей, что дает возможность работать
с компенсацией фрезерования и повторной обработкой измерений.
К станку и DRO прилагается инструкция по эксплуатации.
Технические характеристики
- Размеры стола 1 400 x 340 мм, 4 Т-образных паза
- Автоматическое перемещение:
➢ Продольное X 1 050 мм
➢ Поперечное Y 360 мм
➢ Вертикальный Z 500 мм
- Крепление конуса шпинделя:
➢ Вертикальная ось ISO 40, автоматическая фиксация
➢ Горизонтальная ось ISO 40, ручная фиксация
- Диапазон частоты вращения шпинделя:
Bdjc R Nc Ifsrqwbisnjd
➢ Вертикальная ось 33 ÷ 1 560 об/мин, 12 скоростей
Горизонтальная ось 35 ÷ 1 550 об/мин, 12 скоростей
- Установленные услуги:
➢ Двигатель вертикального шпинделя 5 кВт
➢ Двигатель горизонтального шпинделя мощностью 7,5 кВт
➢ Двигатель постоянного тока 15 Нм
- Переменные источники питания
Непрерывная скорость 0 ÷ 1 500 мм/мин
- Быстрая перемотка вперед
➢ Продольное и поперечное перемещение 3 000 мм/мин
➢ Вертикальный 1 500 мм/мин
- Универсальная головка с ручным опусканием вала на 80 мм
- Автоматическая смазка с насосом
- Низковольтное электрическое управление на кнопочной панели бокового рычага
- Пуск звезда/треугольник
- Магнитная тепловая защита от Siemens
- Вес нетто 3 000 кг
- Габаритные размеры машины (для транспортировки)
Ширина 2 300 мм
➢ Глубина 2 900 мм
➢ Высота 2 400 мм
Дополнительное оборудование
- Опоры для режущего вала
- Режущий
