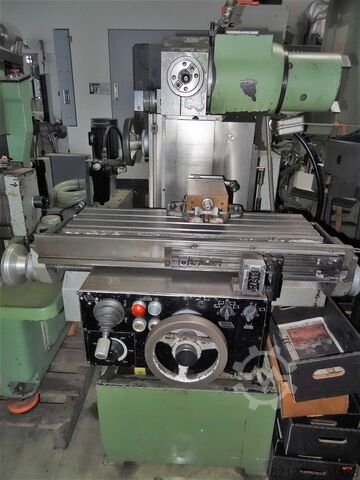

Универсальный фрезерный станок Schaublin 22

Описание

Путешествие X / Y / Z: 475 / 330 / 280 мм

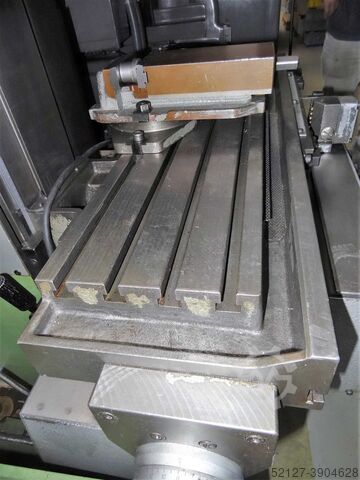

Размер стола Ш х Г: 650 х 250 мм
Перо инсульт: 60 мм
Скорость вращения шпинделя: 63 - 2800 об/мин / 12 ступеней
Монтажный конус: ISO 30 / DIN 2080, ISO 40 / DIN 2080
Вес: около 950 кг
Размеры станка Ш x Г x В: прибл. 1100 x 1400 x 1600 мм
Отверстие шпинделя: 17,8 мм (24,8 мм)
Диапазон движения:
Продольное перемещение. Стол: 330 мм
Стол: 330 мм*
1 вращение маховика: 5 мм
Вертикальное перемещение:
Консоль: 475 мм*
Boc R Nc Ied Dgdyofnsdd
1 поворот маховика: 2 мм
Поперечное перемещение:
Фрезерная головка шпинделя-носителя: 400 мм
1 вращение маховика: 5 мм
*Эти два направления движения снабжены автоматической подачей и могут управляться программами. Кратчайшее время цикла 15 секунд, или 4 последовательности программ в минуту.
Точность чтения на барабанах весов: 0,02 мм
Главный двигатель:
Фрезерная головка 2 скорости
Двигатель: 1,1/1,5 кВт, 1500/3000 об/мин.
Автоматическая подача:
Быстрый двигатель: 0,55 кВт, 1000 об/мин
Быстрое продольное перемещение: 2500 мм/мин.
Быстрая вертикальная траверса: 1000 мм/мин.
Рабочий двигатель подачи: 0,2 кВт макс.
Диапазон регулирования в продольном направлении 4 - 500 мм/мин.
Диапазон регулирования в вертикальном направлении: 1,6 - 200 мм/мин

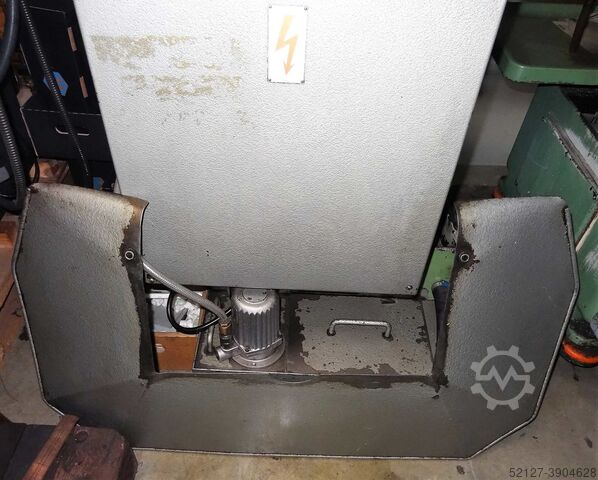

Охлаждающее устройство:
Двигатель: 0.15 кВт, 3000 об/мин.
Производительность насоса охлаждающей жидкости: 20 л/мин.
Вместимость бака для охлаждающей жидкости: 30 л
[...]
