Инструментальный фрезерный станок PRO RICHYOUNG PMU 40 (FMU 40)

Описание

- 3-осевой индикатор положения FAGOR, мод.: 400iB INNOVA
- Фрезерную головку можно поворачивать вручную на +- 90°.
- Ручной зажим инструмента с помощью стяжного винта М 16.
для вертикальных и горизонтальных шпинделей

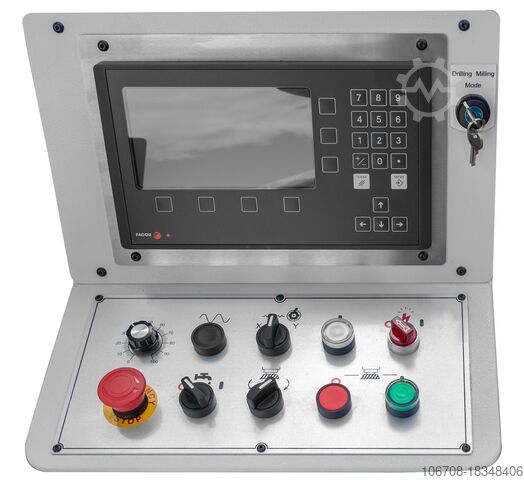

- Поворотная панель управления
- Двигатель для горизонтального и вертикального шпинделя
- Двигатели подачи с инвертором для осей X/Y/Z
- ШВП по осям X/Y/Z
- Механическая коробка передач на 12 скоростей шпинделя.
- Контрдержатель с опорным подшипником
- 1 шт. длинная фрезерная оправка 27 мм.
- 3 шт переходные втулки (МК1, МК2, МК3)
- Защита шпинделя с помощью предохранительного выключателя.
- Защита от брызг с трех сторон горизонтального стола.
- Светодиодный рабочий свет
- Автоматическая смазка направляющих X/Y/Z.

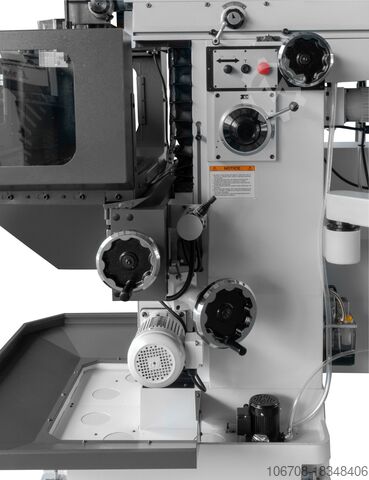

- Механические маховички для осей X/Y/Z
- Устройство охлаждающей жидкости
- Крышка для осей X/Z
- Рабочий инструмент
- Техническая документация
- CE-версия
Цвета:
- RAL 7024 – графитовый серый
- RAL 7035 – светло-серый
Технические данные:

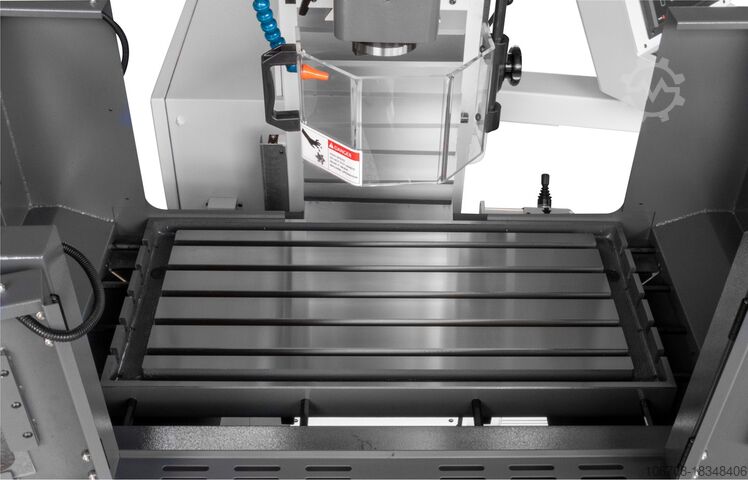

Стол с фиксированным углом:
- Размеры рабочей поверхности: 845 х 390 мм.
- Т-образные пазы: количество / ширина х расстояние: 5 шт. / 14 х 63 мм.
- Макс. нагрузка на стол: 250 кг.
Вертикальный стол:
- Размеры рабочей поверхности: 950 х 250 мм.
- Т-образные пазы: количество / ширина х расстояние: 3 шт. / 14 х 63 мм.
Пути путешествия:
- Пути перемещения осей: автоматические/ручные
- Продольный (X): 420 мм
- Поперечный (Y): 220 мм
- Вертикально (Z): 380 мм
Вертикальная фрезерная головка:
- Держатель инструмента: ISO 40 / DIN 2080.
- Диапазон скоростей: 65 - 2600 об/мин.
Bdsc R Nc Isvt Tn Aefnsd
- Количество скоростей шпинделя: 12
(65 – 100 – 130 – 175 – 260 – 357 – 485 – 690 – 950 – 1325 – 1870 – 2600)
- Ход пиноли, ручной: 100 мм.
- Поворот головы: +- 90°
- Расстояние между шпинделем и столом: 90 - 470 мм.
- Расстояние от центра шпинделя до стойки - мин./макс.: 120 - 340 мм.
Горизонтальный шпиндель:
- Держатель инструмента: ISO 40 / DIN 2080.
- Уровни снаряжения: 12
- Диапазон скоростей: 65 - 2600 об/мин.
- Расстояние центр шпинделя/стола: 100 - 480 мм
Каналы:
- Регулирование: бесступенчатое
- Диапазон (X,Y,Z): 0–1000 мм/мин.
- Ускоренный ход (оси X,Y,Z): 1000 мм/мин.
Двигатели:
- Мощность главного привода: 2,2 кВт
- Мощность двигателя подачи (X-Y-Z): 0,35 кВт
- Насос охлаждающей жидкости: 0,09 кВт
Размеры и вес
- Размеры (Ш х Д х В): 1621 х 1527 х 1938 мм.
- Вес: 1300 кг.
