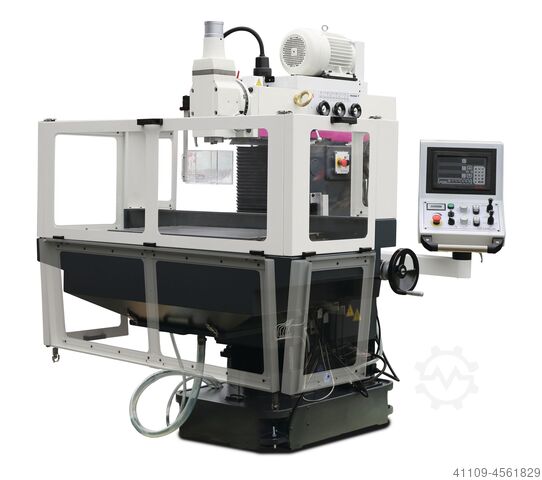

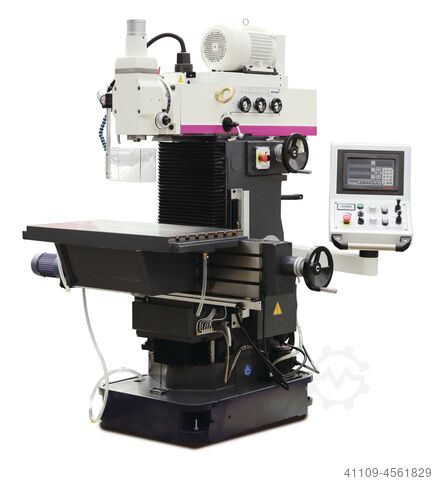

Инструментальный фрезерный станок Optimum OPTImill MZ 2S

Описание

Инструментальный фрезерный станок Optimum OPTImill MZ 2S
С цифровым 3-осевым индикатором положения DP 700 от NEWALL. С инверторным приводом осей подачи, управляемым через панель управления.
Универсальный диапазон применения
Отличные характеристики демпфирования и стабильность рамы станка
Все направляющие закалены, прецизионно отшлифованы и регулируются с помощью конических шин
Автоматическая подача по осям X, Y и Z, бесступенчатая регулировка с помощью электронного джойстика на панели управления
Электрический ограничитель подачи
Bjc Rsfnh Sgs Nc Ifnsdd
Шарико-винтовая пара по всем осям
Центральная и наглядная панель управления со встроенным цифровым индикатором положения и скорости
Массивный поперечный стол, большой размер и точная обработка поверхности с 5 Т-образными пазами
Система охлаждения
Большие маховики со шкалой
Лампа освещения станка
Тихий ход
Ручная централизованная смазка
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры и вес
Длина (изделие) ок. 1239 мм
Ширина/глубина (изделие) прибл. 1168 мм
Высота (изделия) прибл. 1900 мм
Вес (нетто) ок. 1400 кг
Сверлильная/фрезерная головка
Диапазон поворота фрезерной головки ± 90
Производительность сверления/фрезерования
Размер фрезерной головки макс. 100 мм
Мощность сверления сталь (S235JR) 30 мм
Мощность непрерывного сверления сталь (S235JR) 26 мм
Размер концевой фрезы макс. 25 мм
Электрические данные
Мощность приводного двигателя 2,2 кВт
Напряжение питания 400 В
Частота сети 50 Гц
Горизонтальный фрезерный стол
Длина горизонтального фрезерного стола 750 мм
Ширина горизонтального фрезерного стола 320 мм
Расстояние вертикальный шпиндель - горизонтальный фрезерный стол мин. 75 мм
Расстояние вертикальный шпиндель - горизонтальный фрезерный стол макс. 410 мм
Горизонтальный фрезерный стол Размер Т-образных пазов 14 мм
Горизонтальный фрезерный стол Количество Т-образных пазов 5
Расстояние между Т-образными пазами горизонтально-фрезерного стола 63 мм
Расстояние горизонтальный шпиндель - горизонтальный фрезерный стол мин. 70 мм
Расстояние горизонтальный шпиндель - горизонтальный фрезерный стол макс. 400 мм Нагрузка на горизонтальный фрезерный стол макс. 285 кг
Фрезерный стол вертикальный
Длина вертикального фрезерного стола 830 мм
Ширина вертикального фрезерного стола 250 мм
Вертикальный фрезерный стол Размер Т-образных пазов 14 мм
Вертикальный фрезерный стол Количество Т-образных пазов 2
Расстояние между Т-образными пазами вертикального фрезерного стола 63 мм
Система смазочно-охлаждающей жидкости
Насос(ы) охлаждающей жидкости Мощность привода 95 Вт
Перемещение
Перемещение по оси X ручное 400 мм
Перемещение по оси Y ручное 200 мм
Перемещение по оси Z ручное 335 мм
Перемещение по оси X автоматическое прибл. 310 мм
Ось перемещения Y автоматическая прибл. 160 мм
Ось перемещения Z автоматическая 295 мм
Вертикальный шпиндель
Горловина вертикального шпинделя 100 мм
Вертикальный шпиндель Крепление шпинделя ISO 40 DIN 2080
Вертикальный шпиндель Диапазон скоростей 50 - 1890мин¯¹
Вертикальный шпиндель Количество диапазонов скоростей 12 шагов
Шток для затяжки вертикального шпинделя M 16
Ход пиноли вертикального шпинделя 120 мм
Нагрузка на вертикальный шпиндель макс. 1100Нм
Скорость подачи
Скорость подачи по оси X 10 - 600 мм/мин
Скорость подачи по оси Y 10 - 600 мм/мин
Скорость подачи по оси Z 10 - 600 мм/мин
Электрическое подключение
Общая подключенная нагрузка 4 кВт
Двигатель(и)
Приводной двигатель оси X с быстрой траверсой 0,375 кВт
Двигатель привода оси Y для быстрой траверсы 0,375 кВт
Двигатель силового привода оси Z с быстрым траверсом 0,375
