Фрезерный станок Soraluce SP10000

Описание

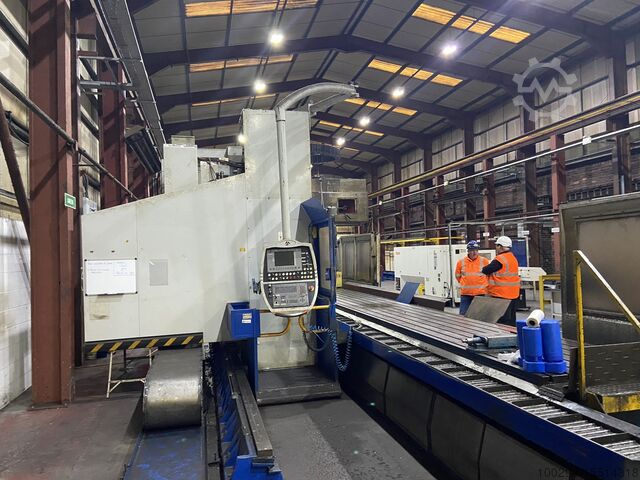

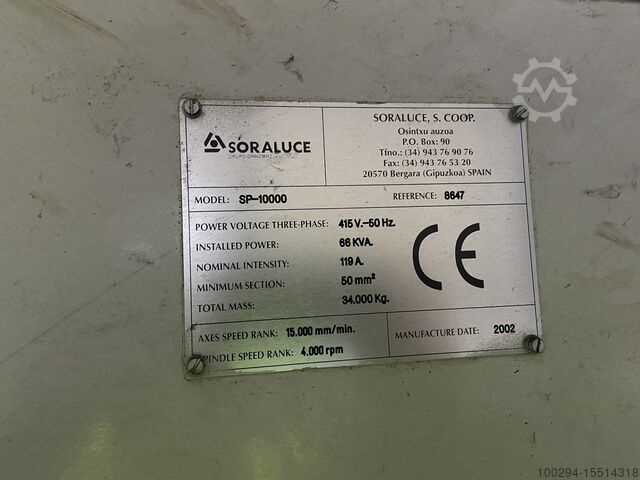

ИСПОЛЬЗОВАННЫЙ Soraluce Soramill Модель SP 10000 с подвижной колонной, настольный фрезерный центр с ЧПУ, с автоматической ортогональной фрезерной головкой с масляной смазкой с индексацией 1 X 1 градус и системой управления HEIDENHAIN TNC 430 M. Год выпуска 2002 SN 8647

Площадь стола - 10000 x 1100 мм
Траверса колонны (X) - 8500 мм
Вертикальная траверса (Y) - 1600 мм
Рамная траверса (Z) - 1200 мм
Двигатель шпинделя - 28 кВт
Конусность шпинделя - Стандартная оснастка ISO 50 BT50
Тяговый стержень - DIN 6987 2-Form A. ISO 7388/2-Form A
Независимая коробка передач с 2 диапазонами
Диапазон скоростей - от 20 до 4000 об/мин
Dkoc Ejr Hr Ared Ddcjt
Диапазон подач - от 5 до 5000 мм/мин
Скорость быстрого перемещения - (X, Y, Z) 15 000 мм/мин

Двойные гайки с предварительным натягом и рециркуляционные шарико-винтовые пары на каждой оси.
Система линейных направляющих с рециркулирующими цилиндрическими роликами и стальными направляющими по осям X, Y и Z
Независимый двигатель с А.С. приводом для каждой оси.
Линейный преобразователь по осям X, Y и Z с системой очистки воздуха.
Автоматический зажим инструмента. Автоматическое гидравлическое устройство освобождения инструмента.

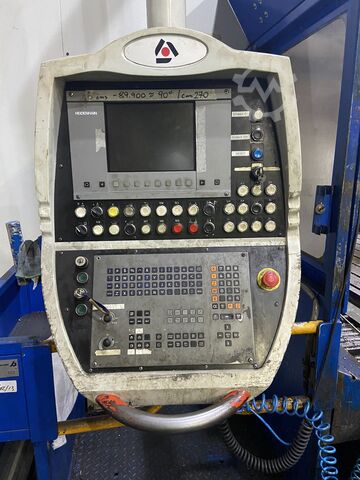

Система ЧПУ HEIDENHAIN TNC-430-M. (Плоский TFT экран с цифровыми приводами) 9 осей ЧПУ и 1 шпиндель, 5 из них одновременно интерполируются.

Освещение рабочей зоны
Система охлаждения электрошкафа
Освещение электрошкафа
Портативный электронный маховик Heidenhain HR410 со спиральным кабелем длиной 3 м
Горизонтальный шарнирный кулон для управления ЧПУ
Ортогональная головка 28 кВт, 800 Нм, 1 градус x 1 градус, 4000 об/мин с масляной смазкой В стоимость входит масляное охлаждение головки и редуктора. Опция G2, Рама, подготовленная для 4000 об/мин, также включена в стоимость.
Охлаждающая жидкость через шпиндель типа AD.
Система охлаждения с баком емкостью 500 л с двумя насосами, обеспечивающими низкое и высокое давление 3 и 8 бар и расход 50 л/мин. Система включает комбинированный блок фильтрации на бумажном и магнитном барабанах.
Стандартная платформа оператора, закрепленная на колонне
Магазин для сменного инструмента емкостью 40 инструментов, BT50
Макс. Длина инструмента = 400 мм.
Макс. Диаметр инструмента: - при полном магазине = 120 мм. При пустой соседней позиции = 250 мм.
Макс. Вес инструмента = 20 кг.
Средний вес инструмента с полным магазином = 10 кг.
Макс. Допустимый общий вес = 20 кг.
Конвейер для стружки
Ленточный транспортер петлевого типа
Подготовка станка к установке 4-осевого электромеханического стола.
Защита от брызг стружки спереди и с обеих сторон стола. Состоит из четырех раздвижных передних дверей высотой от пола 2.100 мм и длиной 1.700 мм каждая. Ручное открывание и закрывание с механической блокировкой. Двери могут быть открыты для полного продольного перемещения. Задняя часть стола открыта.
Защита задней и обеих боковых сторон колонны станка.
