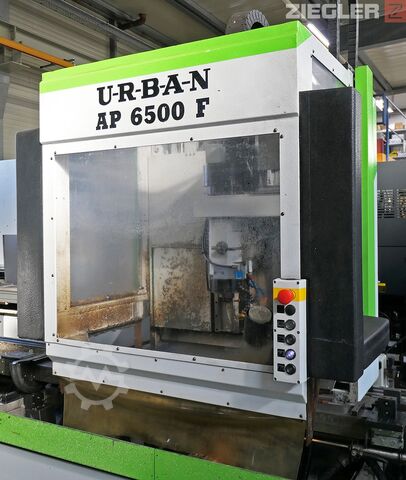

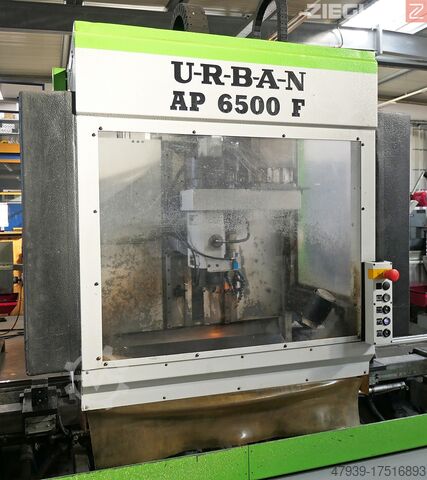

Фрезерный станок с подвижной колонной Urban AP 6500 F

Описание

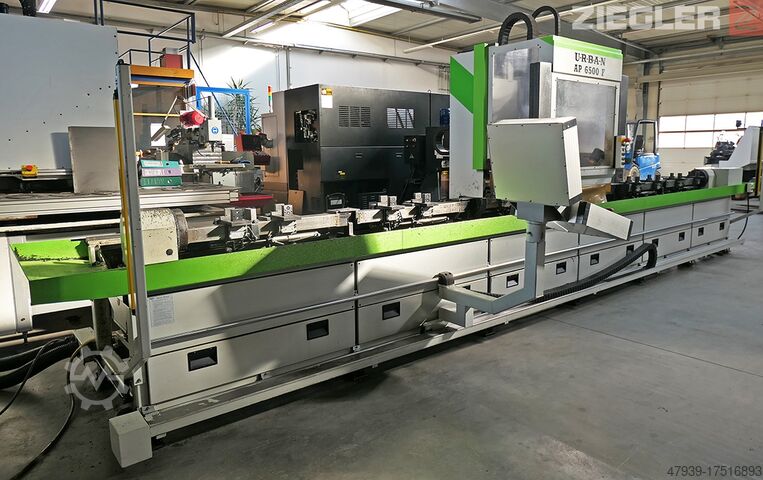

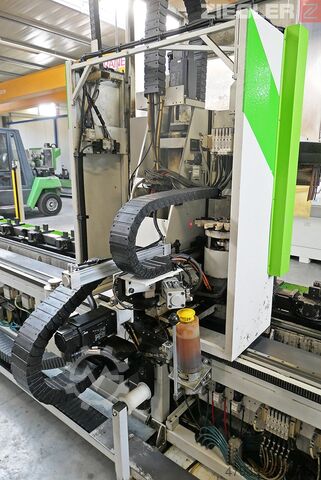

Urban AP 6500 F - фрезерный станок с подвижной колонной

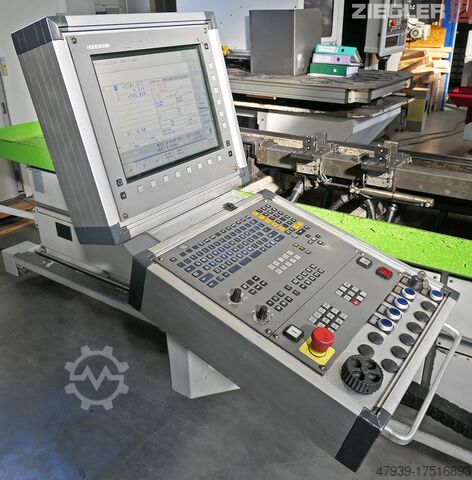

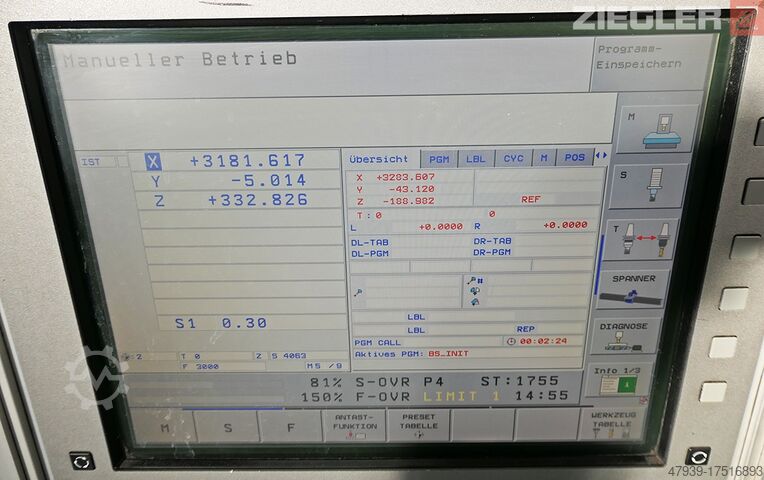

- Управление траекторией Heidenhain iTNC 530, панель управления можно перемещать по всей длине обработки.

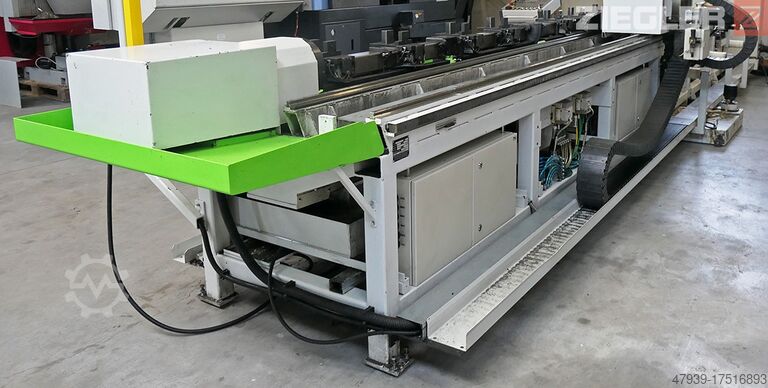

- Прочная базовая конструкция в виде сварной рамной конструкции.
- Шариковые направляющие по всем осям.

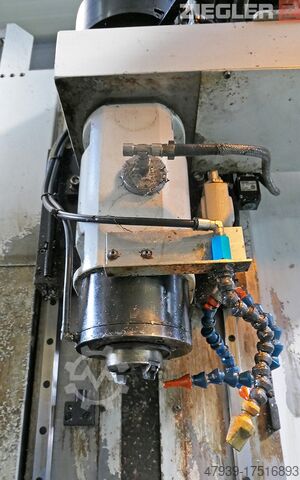

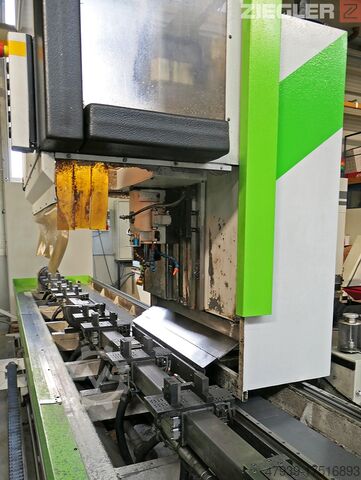

- Фрезерный шпиндельный блок: 80 - 6000 об/мин, держатель инструмента SK30

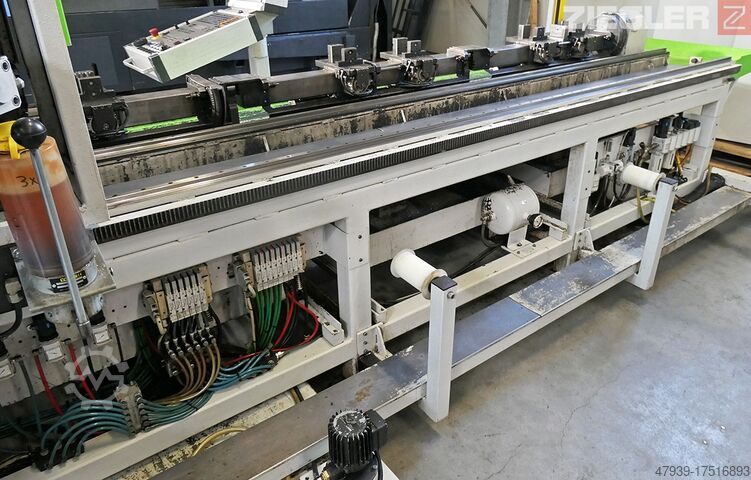

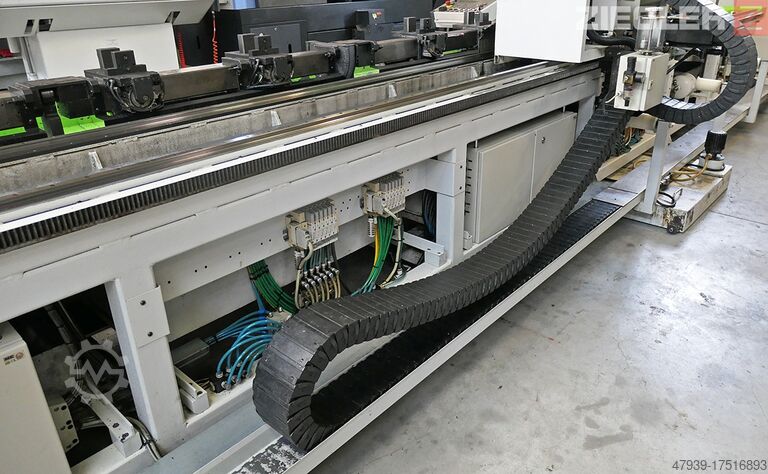

- Ось X с реечным приводом (30 м/мин)
- Ось Y/Z с ШВП (20 м/мин)
- 6 ящиков для чипсов

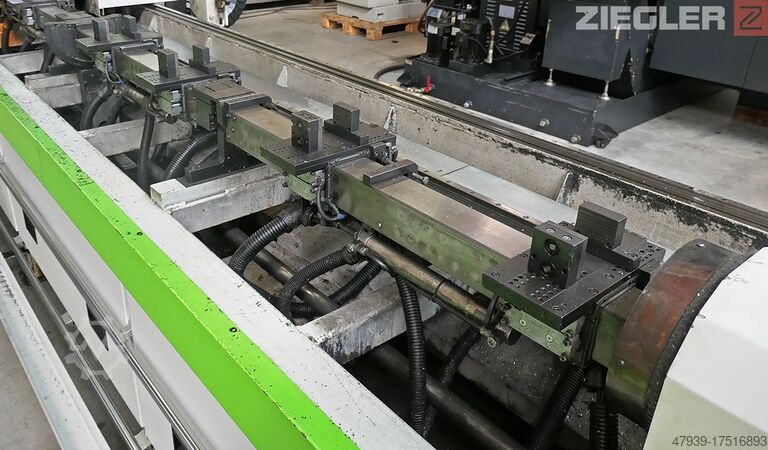

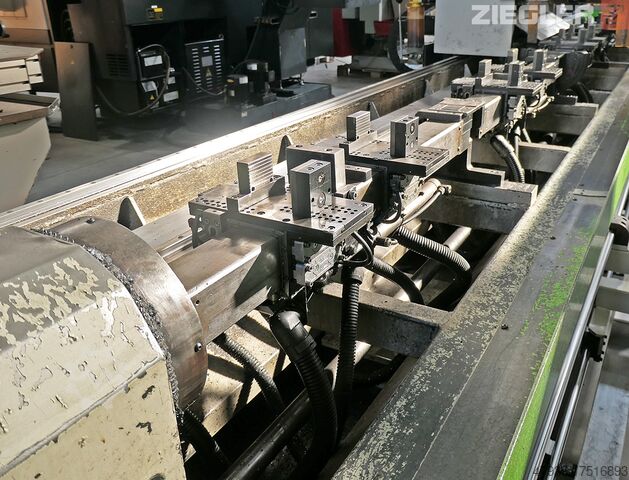

- Поворотное зажимное устройство для длины заготовки 6200 мм.

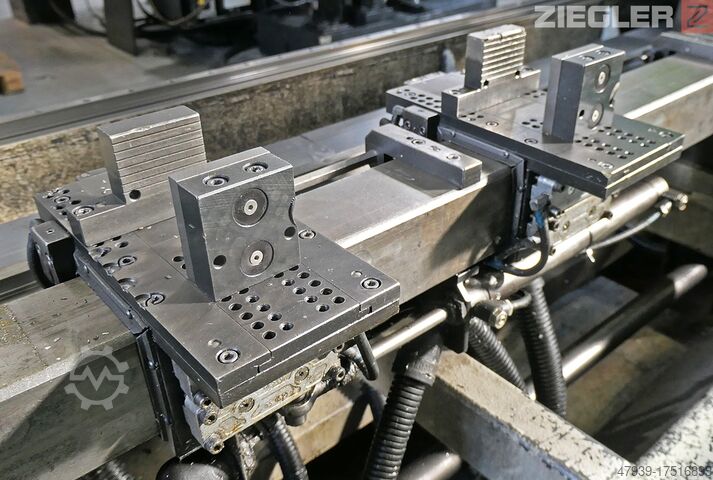

- 12 пневматических зажимов заготовки
- ручная центральная смазка
- устройство смены инструментов с подвижной пластиной на 8 инструментов.
- Микроспрей
- Насос охлаждающей эмульсии
- Свет машины
- Охранное ограждение
- Бампер безопасности

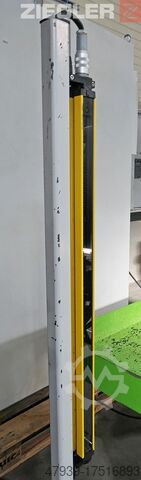

- Световая решетка безопасности
- Защитный кожух машины открывается пневматически вертикально.
- Управление включено: 33922 ч.
- Продолжительность программы: 9847 ч.
- Включение шпинделя: 7221 ч.
- Год постройки 2007.
Технические данные
- Расстояние перемещения X/Y/Z: 6500/275/310 мм
- Рабочий диапазон X/Y/Z с поворотным устройством: 6200/155/110 мм.
- Ускоренный ход X/Y/Z: 30/10/10 м/мин.
- Бесступенчатая подача: 0–5000 мм/мин.
- Смена инструмента: устройство смены пластин с 8 позициями инструмента.
- Держатель инструмента: SK30
- Зажим инструмента: пневматический
- Система СОЖ: Micro-Spray для проточного сверления, охлаждающая эмульсия.
- Скорость шпинделя: 80 - 6000 об/мин.
- Коррекция скорости: 80 - 120%
- Производительность сверления стали St60/Alu Ø: до 18/20 мм.
- Производительность нарезания резьбы: до М14/М16.
- Система измерения расстояния: поворотный энкодер
- Точность позиционирования: 0,05 мм
- Повторяемость: 0,025 мм
- Допуск точности обработки: ± 0,2 мм.
- Подключение сжатого воздуха: R 3/8" / 6 бар.
- Подключение устройства: R 1/4"
- Рабочее давление: около 6 бар.
- Расход воздуха на слив: около 600 л/мин при давлении 6 бар.
- Звуковое излучение: 79 дБА
- Мощность двигателя: 15 кВт
Beceu Awm Se R Nc Ifnjdd

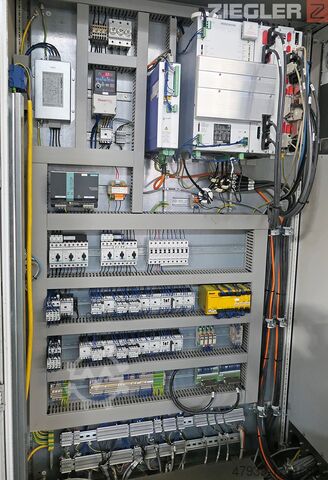

- Электрическое подключение: 3x 400 В ± 5%/50-60 Гц
- Резервный предохранитель: макс. 25 А.
- Потребляемая мощность: около 13 кВА.
- Управляющее напряжение: 24 В постоянного тока
- Требуемая площадь с защитным ограждением: около 34 м² (11,4 х 3 м)
- Вес машины с принадлежностями: около 5000 кг.
