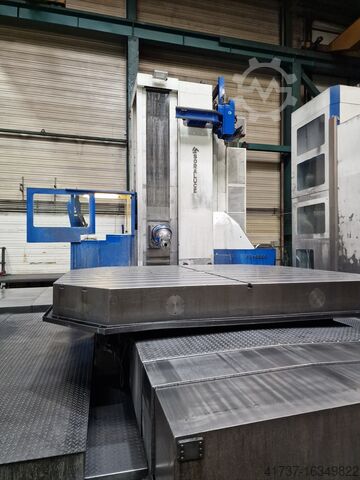

Фрезерный станок с подвижной колонной Soraluce SORAMILL FR 6000

Описание

Траектории перемещения:
Ось X (продольная): 6 000 мм
Ось Y (поперечная): 1 500 мм
Ось Z (вертикальная): 3 600 мм
Ось W (стол): 2 000 мм

Скорость вращения шпинделя в 2 этапа: от 20 до 4 000 об/мин
Крутящий момент: 1 410 Нм
Усилие зажима: 20 000 Н
Скорость подачи X/Y/Z: от 2 до 12 000 мм/мин
Быстрое перемещение по осям X/Y и Z: 20 000/15 000/25 000 мм/мин
Привод фрезерного шпинделя при 100% ED: 37 кВт

ОБОРУДОВАНИЕ:

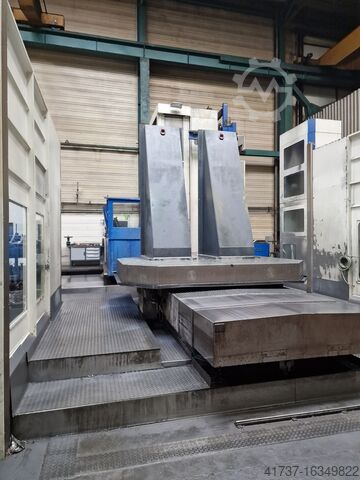

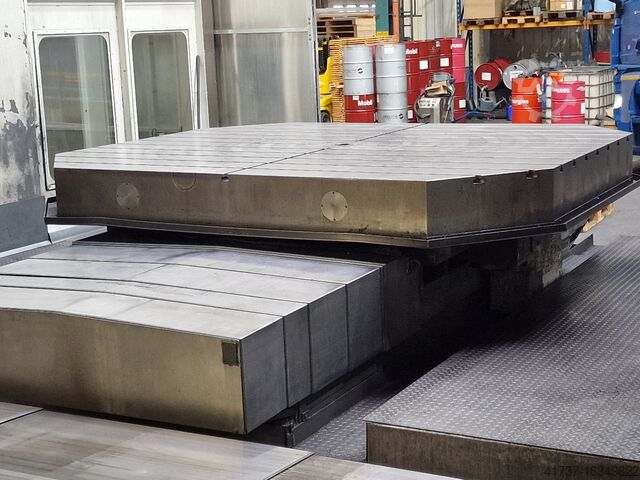

Гидростатический поворотный и подвижный стол с ЧПУ,
Марка: RÜCKLE, тип: PKTF 8, год выпуска: 1996
-площадь зажима: 2 980 x 3 500 мм
-ось V: 2 000 мм
-нагрузка на стол приблизительно: 30 тонн

120-позиционный сменщик инструмента
-Ширина инструмента макс.: 125 мм -Свободные дополнительные позиции: 250 мм
-Длина инструмента макс.: 400 мм
-Вес инструмента макс.: 30 кг

Dksc Edotw Tx Tj Ddcst
Держатель инструмента (DIN 69871 форма AD): ISO 50

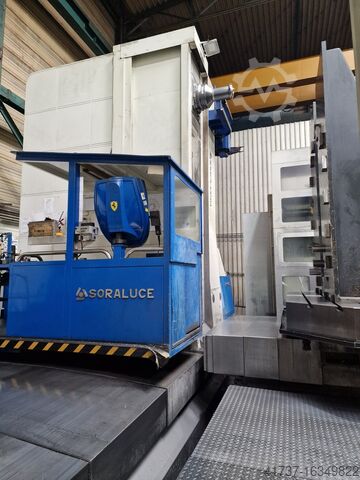

Передвижная платформа оператора

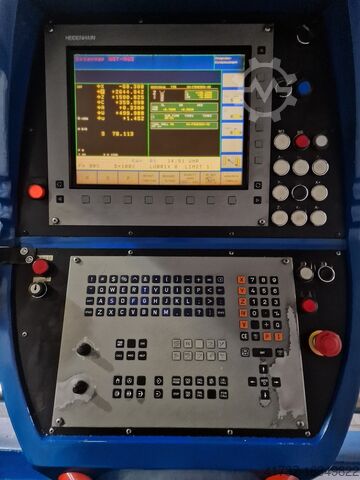

Электронный маховик HR 420
Транспортер стружки
3D компенсация теплового расширения
Ось Z с контролем уровня
Нарезание резьбы без компенсационного патрона (соотношение 1:1)
Радиосистема контактных датчиков M&H 20.00
Кабина с полной защитой + подвижная стенка для защиты поворотного стола от стружки
(сторона установки/сторона обработки)
4-кратный сменщик фрезерных головок / станция подбора

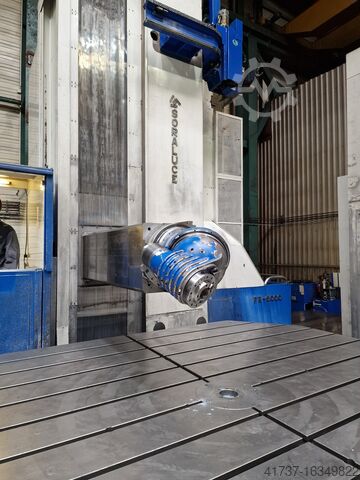

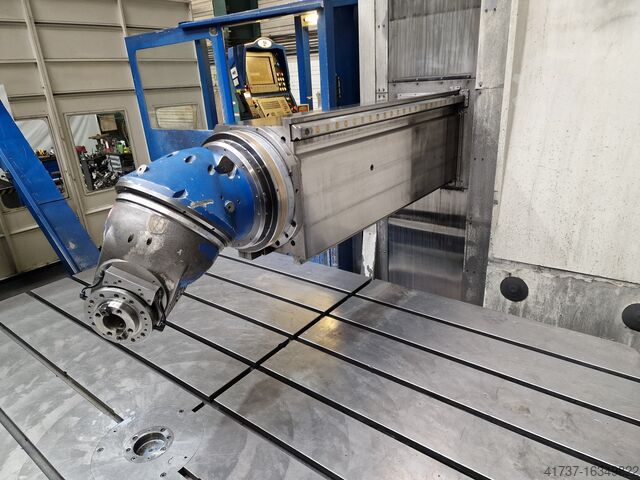

1 универсальная фрезерная головка, 1° x 2,5° (индексация в программе ЧПУ),
360 положений задней плоскости / 144 положения передней плоскости

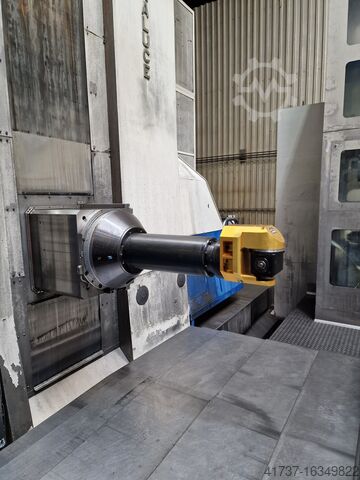

1 шт. Горизонтальное фрезерное приспособление
1 универсальная фрезерная головка / марка: HENNINGER, тип: 880-40 - ISO 40

IKZ: внутреннее и внешнее охлаждение через шпиндель

Общая подключенная нагрузка: 75 кВА
Вес станка без RÜCKLE: 36,2 тонны
Занимаемая площадь (Д x Ш x В), включая BACK, примерно: 12 435 x 8 420 x 5 085 мм
