фрезерный станок с подвижной колонной Soraluce FP8000

Описание

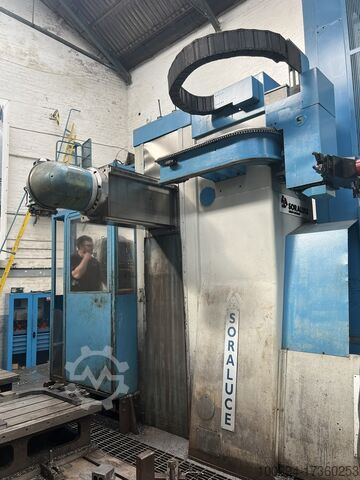

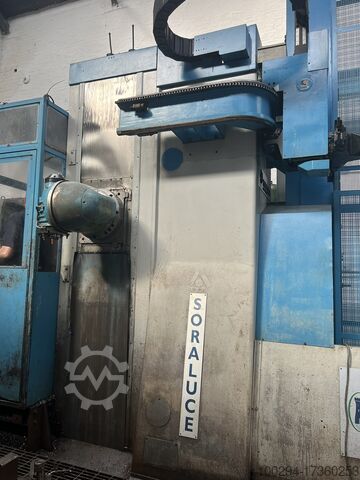

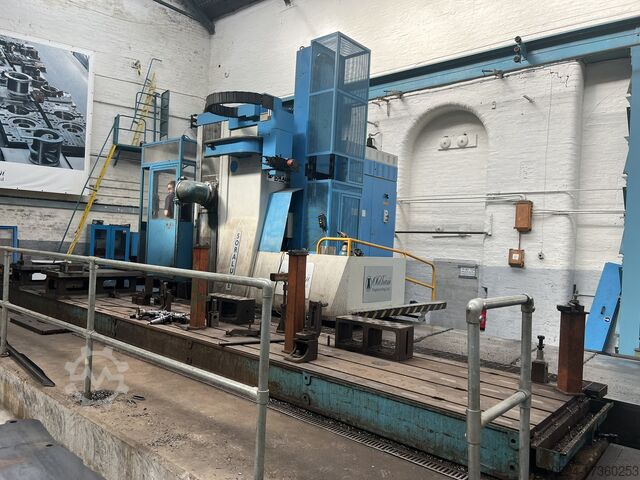

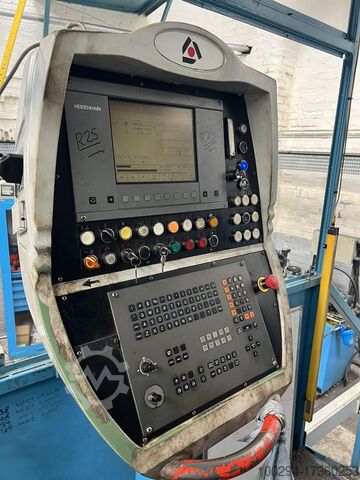

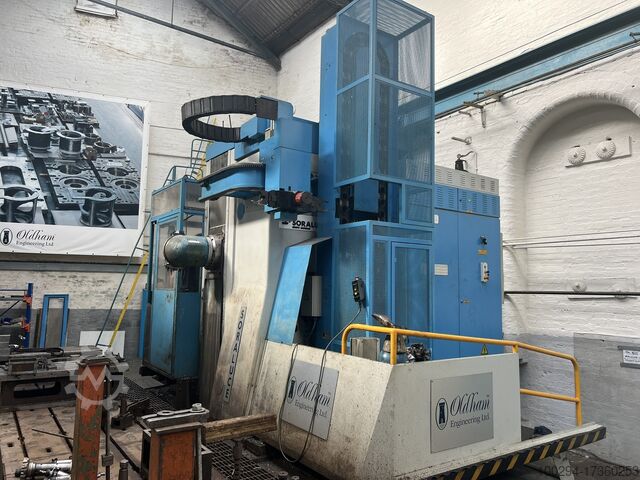

Фрезерный станок Soraluce FP-8000 с подвижной колонной напольного типа с управлением HEIDENHAIN TNC430CA и 60ATC
Год производства 2001
КОНСТРУКЦИЯ СТАНКА, ХАРАКТЕРИСТИКИ И УСТАНОВЛЕННЫЕ ОПЦИИ
- Конструкция напольного типа с подвижной колонной.
- Высокоэффективные линейные направляющие.

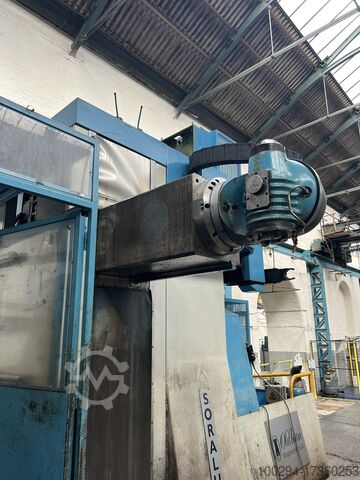

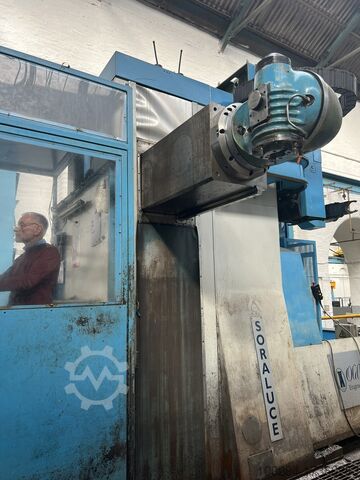

- Ортогональная фрезерная головка с автоматическим индексированием - 2,5° x 2,5°.
- Линейные шкалы X / Y / Z.
- 2 индексируемых стола диметром 800 мм без верхних T-образных пластин.
- Конвейер для удаления стружки по всей длине.
- Платформа оператора.
ПУТЕШЕСТВИЯ - ОСНОВНОЙ СТАНОК
Продольное перемещение (ось X) - 8 000 мм
Вертикальное перемещение (ось Y) - 2 000 мм
Поперечное перемещение (ось Z) - 1 200 мм
ШПИНДЕЛЬНАЯ ГОЛОВКА
Конус носа шпинделя - BT-50
Тяговая шпилька - MAS BT50 тип 2
Скорость вращения шпинделя - 2 диапазона - 11,4 ~ 230 и 923 ~ 3 000 об/мин
Мощность шпинделя - 30,0 кВт
ПЕРЕДАЧИ
Скорость подачи при резании - 5 ~ 5,000 мм / мин
Быстрый траверс (ось X) - 15 М / МИН
Быстрая траверса (ось Y) - 15 M / MIN
Быстрая траверса (ось Z) - 15 M / MIN
Bdec R Nc Iouv Hn Ssfned
Двигатель подачи (ось X) - 57 НМ
Двигатель подачи (ось Y) - 27 НМ
Двигатель подачи (ось Z) - 27 НМ
ATC
Емкость для хранения инструмента - 60 станций Цепной тип
Хвостовик инструмента - ISO-50
ДВИГАТЕЛЬ
Двигатель привода шпинделя - 30,0 кВт
ИСТОЧНИК ПИТАНИЯ
Напряжение - 415V / 50HZ / 3PH
РАЗМЕР И ВЕС
Площадь пола - 14500 X 6500 MM
Высота - 5,250 MM
Вес - 25,000 сом
