фрезерный станок с подвижной колонной Soraluce FL8000

Описание

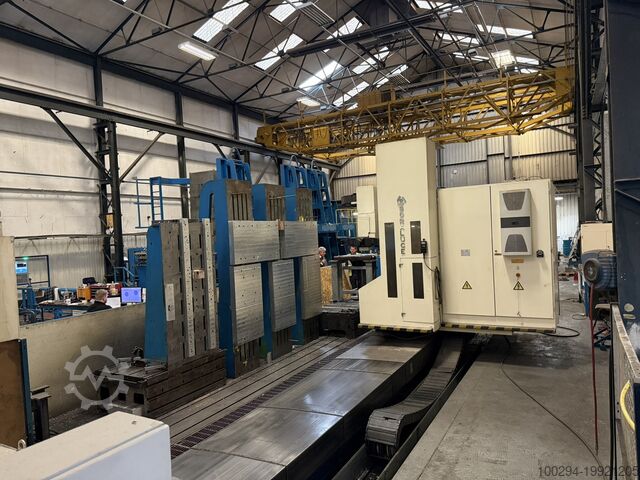

Soraluce FL8000 – высокопроизводительный портальный станок с подвижной колонной, напольного типа, с ЧПУ

Перемещения (X) – 7 500 мм
Перемещения (Y) – 1 400 мм
Перемещения (Z) – 1 000 мм
Быстрые перемещения (X, Y, Z) – 25 000 мм/мин
Рабочий диапазон подач (X, Y, Z) – 1 – 10 000 мм/мин
Ускорение (мгновенное, не максимальное) – 1 м/с²
Обороты шпинделя – 20 - 4 000 об/мин
Конус шпинделя – ISO 50
Мощность шпинделя – 28 кВт

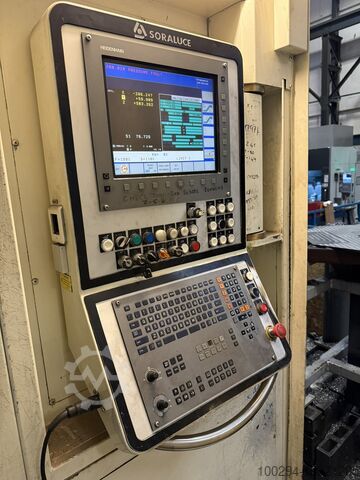

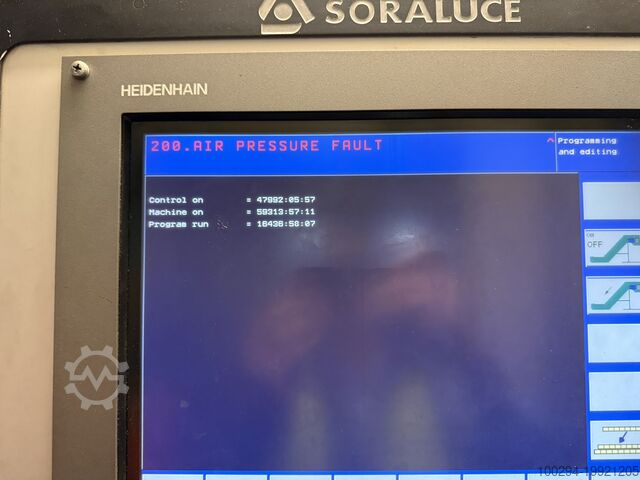

Система ЧПУ NC15C – HEIDENHAIN iTNC 530 (плоский TFT-экран 15,1" с цифровыми приводами), версия с одним процессором. Подготовлен для оборудования с 10 двигателями (9 осей ЧПУ + шпиндель).
Главная панель управления с индивидуальными кнопками для линейных осей (X+, X-, Y+, Y-, Z+, Z-).
Опция K20 smarT.NC для i530M.
Независимые сервомоторы HEIDENHAIN цифрового типа по каждой оси.
Портативный электронный ручной маховик HEIDENHAIN HR-410 с 5-метровым спиральным кабелем.

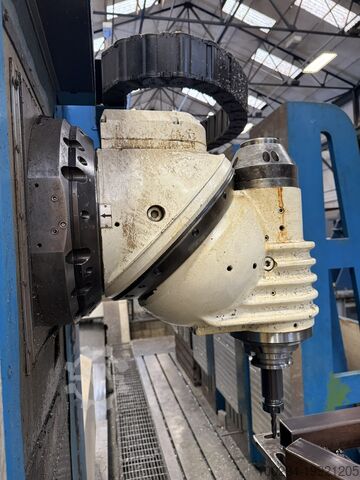

Автоматическая поворотная головка 28 кВт, 760 Нм, 0,001°x 0,001°, 4 000 об/мин. Система постоянной смазки воздухом и масляным туманом редукторов головки.
Автоматическое зажимное устройство инструмента – 15 000 Н. Автоматическое гидравлическое устройство сброса инструмента.
Конус шпинделя: BT50
Шпиндель с высоким крутящим моментом 28 кВт, 100% ПВ, цифровой двигатель.
Редуктор R10 – ZF, двухскоростной, с охладителем

Диапазон скоростей шпинделя: 20 – 4 000 об/мин
Скорость быстрых подач по осям X-Y-Z – 25 000 мм/мин
Рабочий диапазон подач по осям X-Y-Z – 0 – 10 000 мм/мин
Ускорение по осям X-Y-Z – 1 м/с² (мгновенное, не максимальное)
Гидравлическое противовесное устройство для каретки/шпиндельной бабки
Привод оси X – два сервомотора, два редуктора, двойная зубчатая рейка и шестерня
Предварительно нагруженные шарико-винтовые пары с двойными гайками возвратного типа по осям Y и Z. Автоматическая централизованная система смазки.
Линейные направляющие с цилиндрическими роликами с рециркуляцией на каждой оси. Автоматическая централизованная смазка направляющих.
Линейные измерительные линейки HEIDENHAIN по осям X-Y-Z с продувкой сжатым воздухом – (точность +/- 0,005 мм)
H48 – система подачи СОЖ через шпиндель, тип AD.
M3 – автоматический сменщик инструмента на 40 позиций.
M6 – Устройство смены инструмента горизонт/вертикаль.
Dsc Ed Ddjw U Tlzecokt
M8 – Моторизированное устройство смены инструмента. Сменщик управляется сервоприводом.
Гидравлическое оборудование
Фронтальная металлическая шторка защищает верхнюю и нижнюю части каретки, металлическая защита боковой стороны колонны между столом и опорой задней направляющей для защиты вертикального хода каретки.
CE10 – защита сзади и по обеим сторонам колонны

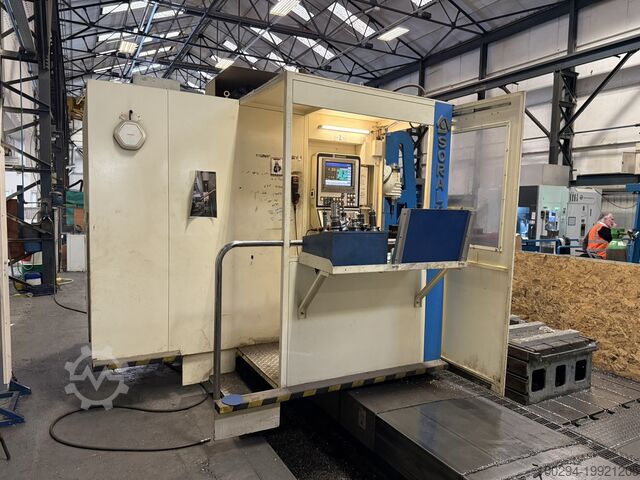

P20 – платформа оператора фиксирована к колонне и перемещается вместе с ней по оси X. Основная панель управления установлена в зоне платформы оператора для станков без подвесного пульта, доступ осуществляется сзади станка.
D7 + D50A – система подачи СОЖ с баком на 1 000 л, двумя насосами высокого и низкого давления, обеспечивающими давление 5 и 12 бар и расход 50 л/мин. Фильтрация бумажная и магнитная.
E30A – транспортер стружки FL8000 с шарнирной пластинчатой лентой, ширина 350 мм
PW11B – система маятникового рабочего пространства
PM2 x 2 – подготовка производителем (Soraluce) для установки двух поворотных столов
Освещение рабочей зоны
Система охлаждения электрощита
Освещение электрощита
Методы работы – в соответствии с требованиями безопасности ЕС
Фильтр электромагнитной совместимости
Защита по обеим сторонам колонны с предохранительными бамперами
Анкерные болты
Стандартный цвет – синий RAL
