Фрезерный станок с подвижной колонной SHW US5-T

Описание

Бывший в употреблении фрезерно-токарный центр SHW UniSpeed 5T
MC-№ 3261 – год выпуска 2011

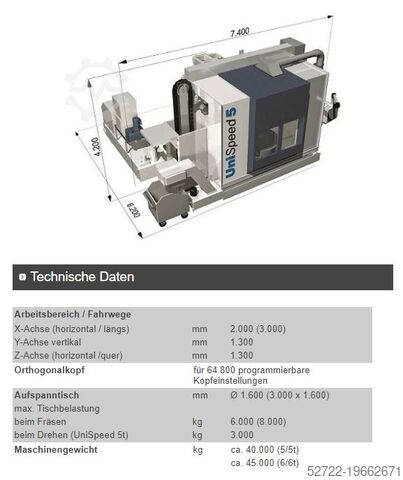

Ходовые пути:
X = 2 000 мм | Y = 1 300 мм | Z = 1 300 мм

Конструкция:
Самонесущая станина станка, не требующая сложного фундамента. Прецизионные роликовые направляющие компактного типа по всем осям. Станина портального типа, шпиндельная бабка и суппорт из чугуна GGG 60 с гидравлической компенсацией веса.

Привод и подача:
Цифровые отдельные AC-приводы, плавная регулировка 2–30 000 мм/мин, ускорение 2 м/с². Прямое измерение для высокой точности.

Универсальная фрезерная головка (ортогональная):
- Чугун GGG 60, автоматический поворот 360°/180°, 64 800 позиций с ЧПУ
- SK 50, усилие затяжки инструмента 20 кН
- Мощность: 26 кВт (100% ПВ) / 36 кВт (40% ПВ), 22–6 000 об/мин
- Гидромеханический быстрый зажим инструмента

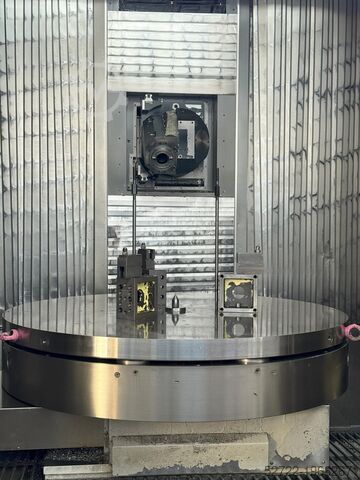

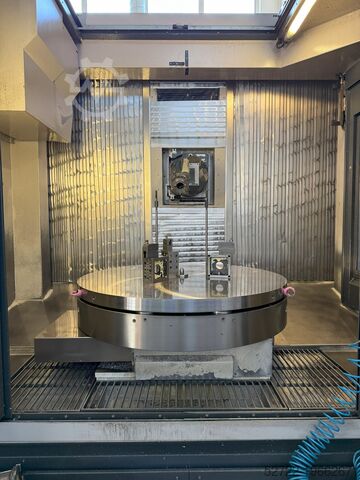

CNC-поворотный стол:
- Ø 1 000 мм, биение по плоскости 0,015 мм
- Токарные работы: до 250 об/мин | Крутящий момент: 2 700 Нм
- Нагрузка: фрезерование 6 000 кг, токарная обработка 3 000 кг
- Максимальный диаметр вращения: 1 800 мм

Система балансировки:
Интегрированная система измерения и коррекции вибрации (DIN ISO 1940 G 6,3 до >G 3). Управление через Siemens 840D.

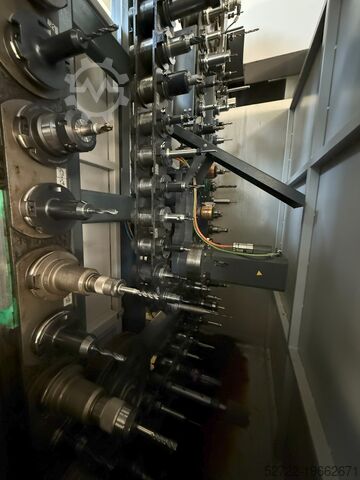

Автоматический сменщик инструмента:
- Магазин-цепь на 90 инструментов
- SK 50, макс. Ø 125/250 мм, длина 400 мм, масса 25 кг
- горизонтальная смена инструмента, индивидуальная кодировка мест, продувка воздуха для защиты шпинделя

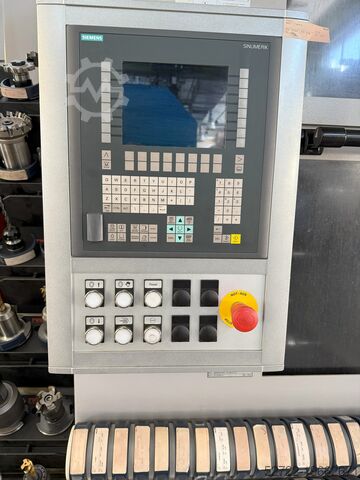

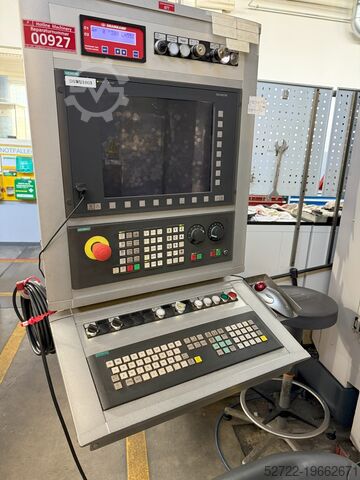

Управление:
Siemens 840D, поворотная панель на станке.

Электрика:
Общая подключенная мощность около 80 кВА. Управляющее напряжение 24 В, степень защиты IP 54, EN 60204. Электрошкаф с интегрированным охладителем шкафа (двухкамерная система, герметичная, с осушением).

Охлаждение и смазка:
- Внутренний охладитель и душевое кольцо (переключаемые), бак 500 л, макс. 40 бар
- Минимальная подача смазки (MMS Lubrix 850) через шпиндель
- Промывочный пистолет, промывка станка, переключение воздух/охлаждающая жидкость
Djc Edew Eb Its Ddcskt
- Смазка: направляющие — централизовано, шпиндель — с масляной смазкой, фрезерная головка — масло-туман

Конвейер стружки:
Пластинчатый конвейер, X-ход 2 000 мм, ширина 350 мм, высота выгрузки 1 250 мм

Дополнительные системы:
- 1-канальный контроль столкновений
- Защитный воздух на линейных линейках
- Радиозонд (3D)
- Расширенный диапазон поворота фрезерной головки: -90°–+110°
- VisioPort для хорошей видимости
- Вращающийся ввод в поворотном столе для гидрозажима с контролем зажима
- Система базового зажима с кнопками на пульте
- Безопасное остекление (18 мм)
- Установка воздухоочистки ILT Unifil 1 MRV70-4.0 (4 200 м³/ч)
- Внешний пульт B-MPI с ручным колесом, override, аварийной остановкой
- Энергоподключения: сжатый воздух 4–6 бар (G¼)

Окраска:
Основной цвет RAL 7004 светло-серый, функциональные элементы RAL 7016 антрацитово-серый и RAL 9011 графитово-черный, полуматовый, устойчив к маслам и щелочам.
