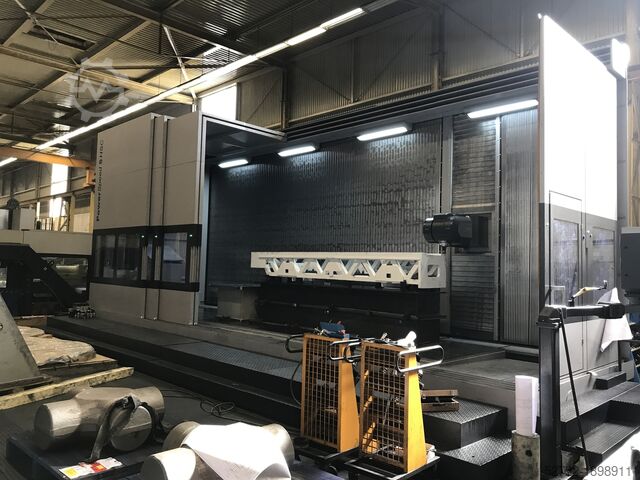

Фрезерный станок с подвижной колонной SHW PowerSpeed 5HSC

Описание

БАЗОВАЯ МАШИНА PowerSpeed 5 С ВИЛОЧНОЙ ГОЛОВКОЙ – КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Маршруты путешествия:
Ось X: 8000 мм
Ось Y: 2600 мм
Ось Z: 1300 мм
Bsc Rewdub De Nc Ifnedd
Станина станка (ось X):
Версия с плоской платформой и шириной направляющих 1000 мм. Два электродвигателя приводятся в движение посредством центрально закрепленной болтами рейки. Закаленные компактные роликовые направляющие обеспечивают высокую точность.

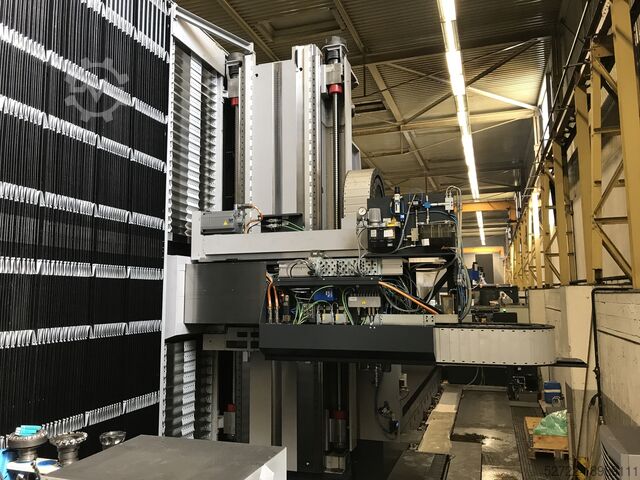

Стойка станка (ось Y):
Сварная стальная конструкция с шириной направляющих 900 мм. Два двигателя подачи с жидкостным охлаждением и две измерительные системы обеспечивают динамику и точность. Защита посредством телескопических стальных кожухов.
Салазки передней бабки и сама головка бабки:
Изготовлен из чугуна GGG 60, оснащен компактными роликовыми направляющими. Оптимальная передача мощности за счет длинных направляющих и близкого расположения осей Y и Z.
Двойной шпиндельный привод:
Две вертикальные шарико-винтовые передачи с отдельными приводами и измерительными системами для высокой динамики и долговременной точности.
Система привода:
Цифровые одиночные приводы с двигателями переменного тока. Диапазон подачи и ускоренного хода: 2–30 000 мм/мин. Ускорение: 3,5 м/с².
Система измерения:
Прямые бесконтактные линейные измерительные системы для высокой точности производства.

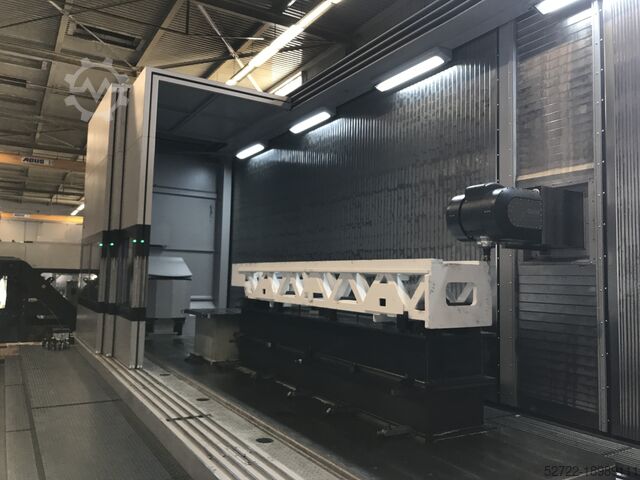

Автоматическая 2-осевая вилочная головка с мотор-шпинделем:
Ось A: 764 Нм (100% ED), ±105°, крутящий момент зажима 2160 Нм, точность ±5″
Ось C: 810 Нм (100% ED), ±200°, крутящий момент зажима 3024 Нм, точность ±3″
Мотор-шпиндель: HSK-A 63, до 18 000 об/мин, 89 Нм (100% рабочий цикл), внутренняя/внешняя подача СОЖ до 70/20 бар, жидкостное охлаждение
Электрооборудование:
Подключенная нагрузка 400/230 В, 50 Гц, 80 кВА. Шкаф управления (IP54) с устройствами управления и коммутации. Длина кабеля машина–шкаф: 5м.
Охлаждение шкафа управления:
Двухкамерная система с автоматическим охлаждением и осушением воздуха в помещении.
Смазка:
Централизованная смазка направляющих, постоянная смазка главного шпинделя, смазка масляным туманом во фрезерной головке.
Энергетическое подключение:
Сжатый воздух 4–6 бар, соединение G ¼, с фильтром-регулятором давления и сепаратором конденсата.
Рулевое управление:
Siemens 840D sl с поворотной панелью управления. Беспроводной маховик с ЖК-дисплеем, потенциометрами и кнопками для осей, подачи и шпинделя.
Удаленное обслуживание:
Диагностика неисправностей с помощью диспетчера тревог, уведомление по электронной почте/SMS (требуется SIM-карта и сеть).
Базовая рама TightBlock (X = 8000 мм):
Прочная композитная конструкция для амортизации. Рекомендации по выбору фундамента: толщина ≥100 мм на 1000 мм X-образной дорожки, структурно проверенная.
Система охлаждения:
Бак 500л, система фильтрации
