Фрезерный станок с подвижной колонной SHW PowerSpeed 5C

Описание

Год постройки 2013
Система управления: SIEMENS Sinumerik 840D pl
Держатель инструмента HSK 100-A
ПЕРЕМЕЩЕНИЕ
горизонтально-продольный X = 8 000 мм
Вертикальное перемещение бабки Y = 1 600 мм
Горизонтально-поперечная бабка Z = 1 300 мм
ФУНКЦИОНАЛЬНЫЙ ПРОБЕЛ: m&h HSK 100

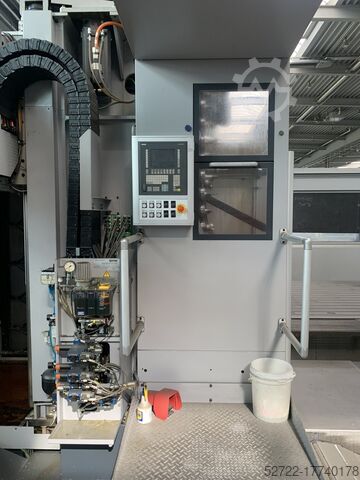

РУЧНОЙ БЛОК УПРАВЛЕНИЯ SIEMENS B-MPI

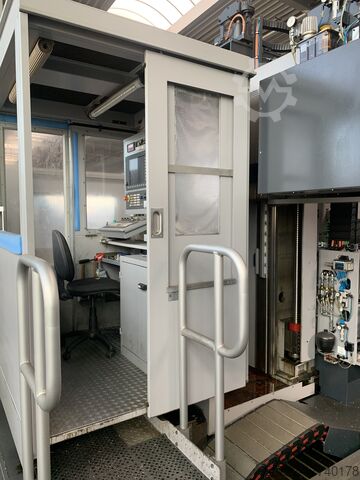

ПЕРЕДВИЖНАЯ РАБОЧАЯ ПЛАТФОРМА

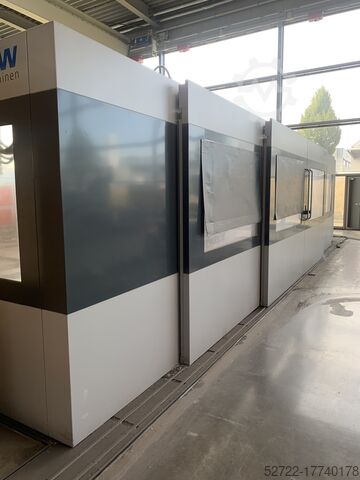

3-СТОРОННЯЯ СТЕНА ДЛЯ ЗАЩИТЫ ОТ БРЫЗГ И СКОЛОВ
ТРАНСПОРТЕР СТРУЖКИ

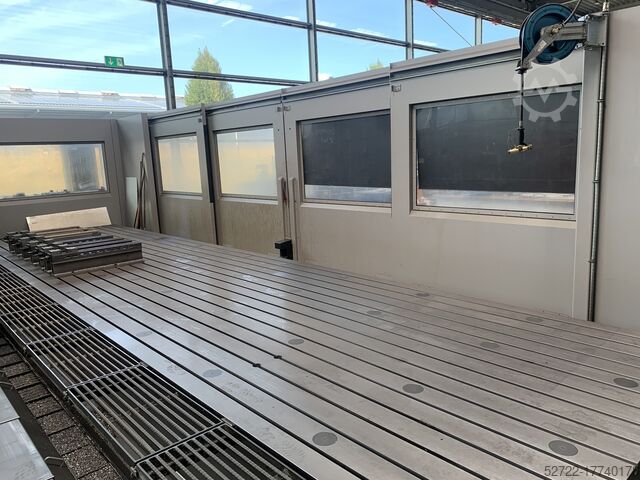

ЗАЖИМНАЯ ПЛАСТИНА
Размеры: Длина: 10 000 мм Ширина: 2 500 мм
МОЕЧНЫЙ ПИСТОЛЕТ В РАБОЧЕМ ПОМЕЩЕНИИ
УСИЛЕННАЯ СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Производительность насоса: 32 л/мин при макс. 20 бар Бак для охлаждающей жидкости: 2000 л
СИСТЕМА МОНИТОРИНГА СТОЛКНОВЕНИЙ 2 КАНАЛА шт.
2 канала контроля: - 1-й канал контроля столкновений ортогональной фрезерной головки (канал 1) - 2-й канал контроля столкновений вилочной головки (канал 2)
МАЯТНИКОВАЯ ОБРАБОТКА 3 РАБОЧИЕ ЗОНЫ
ИНТЕРПОЛЯЦИЯ ПОВЕРХНОСТЕЙ ФРЕЗЕРОВАНИЯ (TRAORI, 3D-компенсация радиуса инструмента, сплайновая интерполяция)
СИСТЕМА КООРДИНАТ С ВРАЩАЮЩИМИСЯ ОСЯМИ
2 ПРИЕМНЫЕ СТАНЦИИ
Bdjcsu Sppwj R Nc Ifnjd
Для вильчатой головки, расположенной на зажимной плите Места хранения 10 Максимальный вес инструмента кг 12,5 Максимальная длина инструмента мм 200 Максимальный диаметр инструмента мм 63 Максимальный диаметр инструмента в свободном состоянии мм 250 Соседний держатель инструмента HSK 6

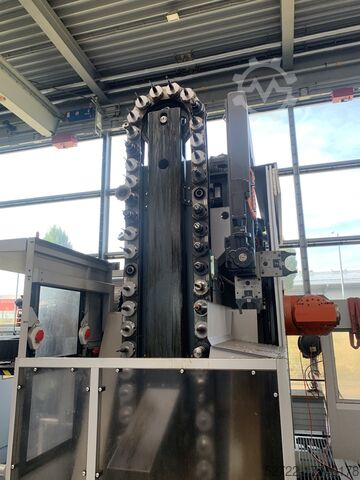

АВТОМАТИЧЕСКИЙ СМЕНЩИК ИНСТРУМЕНТА
Количество инструментов в цепном магазине 48
Максимальный диаметр инструмента при заполненном магазине мм 125
Максимальный диаметр инструмента при свободных соседних позициях мм 250
Максимальная длина инструмента мм 500 - Максимальный вес инструмента кг 25
Максимальный момент нагрузки на инструмент Нм 40
Держатель инструмента HSK 100-A
МАГАЗИН ДЛЯ СМЕНЫ ГОЛОВОК
1 шт. головка с высокочастотным шпинделем
АВТОМАТИЧЕСКАЯ ВИЛОЧНАЯ ГОЛОВКА СО ВСТРОЕННЫМ ВЫСОКОЧАСТОТНЫМ ШПИНДЕЛЕМ
- Высокочастотный фрезерный шпиндель:
- Встроенный высокочастотный шпиндель
- Держатель инструмента HSK - A 63 DIN 69893
- Мощность главного привода 20 кВт при 100 % ED или 25 кВт при 40 % ED
- Диапазон скоростей до 20 000 1/мин
- Подшипник шпинделя двигателя с постоянной консистентной смазкой
- Воздушное уплотнение
- Крутящий момент: 40 Нм при 100 % ED, 50 Нм при 40 % ED
- Автоматический зажим инструмента
- Передача мощности в соответствии с диаграммой скорости GMN HCS 170 - Технические данные в соответствии с листом данных E 745.1467.00
УНИВЕРСАЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА В ОРТОГОНАЛЬНОМ ИСПОЛНЕНИИ
- Фрезерная головка с жидкостным охлаждением
- Литая конструкция из GGG 60
- Фрезерная головка, автоматически поворачивающаяся на 180 x 1 градус
- Таким образом, полученные позиции можно не только приблизить с помощью системы ЧПУ, но и запрограммировать и обработать
- Точность повторения на шпинделе ±0,002 мм, точность обработки детали ±3 сек.
- Держатель инструмента HSK 100-A
- Фрезерный шпиндель оснащен гидромеханической системой быстрого зажима инструмента
- Усилие прижима инструмента: 45 кН
- Внутренний подвод СОЖ форма A-D
- Внешняя подача СОЖ через душевое кольцо
- Диапазон скоростей 22 - 4 000 1/мин
ОСНОВНОЙ ПРИВОД
частотно-регулируемым двигателем переменного тока с жидкостным охлаждением мощностью - 32 кВт при 100% рабочем цикле, 46 кВт при 40% рабочем цикле. Прямая передача мощности БЕЗ редуктора, поэтому нет нагрева и износа редуктора. - Крутящий момент 637 Нм при 100% ED, 875 Нм при 40% ED
