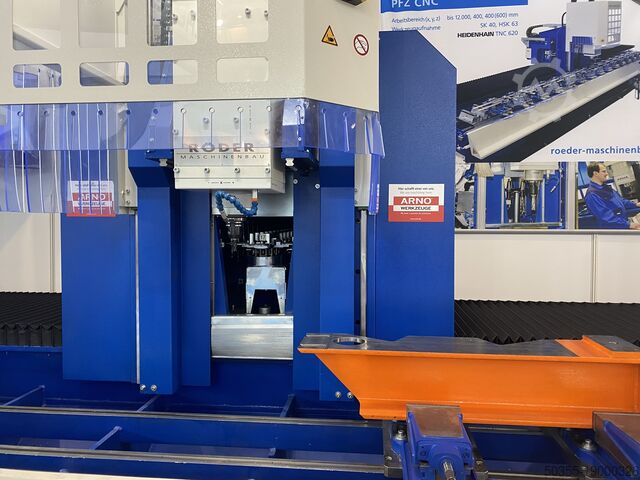

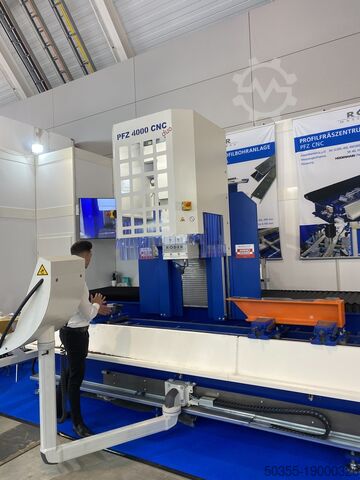

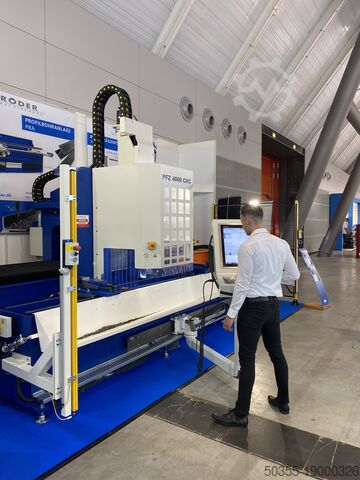

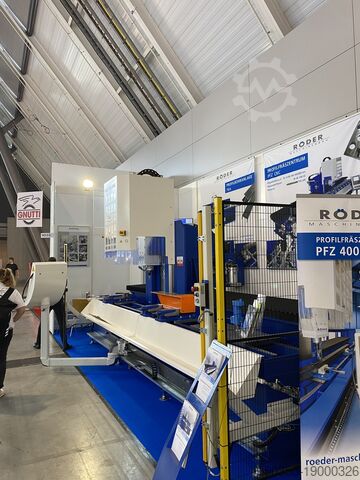

Фрезерный станок с подвижной колонной RÖDER Profilfräszentrum PFZ 4000

Описание

для рациональной и эффективной обработки длинномерных деталей, таких как балки, профили, трубы и т. д.
• Макс. Расстояния поездок:
Ось X 4000 мм размер обработки
Размер обработки по оси Y 400 мм
Ось Z 400 (600) мм
• Макс. вес груза 1000 кг
• Мощность привода главного шпинделя 11 кВт асинхронный двигатель
• Скорость вращения главного шпинделя 8000 об/мин
• Держатель инструмента SK 40
• Быстрое перемещение по оси X прибл. 30000 мм/мин
• Быстрое перемещение по оси Y прибл. 20000 мм/мин
• Диаметр сверления: ø 30 мм в S355
• Нарезание резьбы М16 в S355
• Серводвигатели для отдельного привода
Оси Y и Z с шарико-винтовой передачей;
Ось X с винтовым и закаленным реечным приводом
• Концевые и контрольные выключатели в бесконтактном исполнении
• Защита шпинделя от перегрузки
• Массивный, точный крестовой стол, большие размеры
• Защитное устройство в сочетании со световым барьером и/или защитным ограждением
• Диаметр инструмента: макс. 100 мм
• Длина инструмента: макс. 270 мм
• Приблизительно. требуемое пространство ДxШxВ: 6660 x 4500 x 3400 мм
• Общий вес ок. 5500 кг
• Связи с клиентами:
Подключаемая мощность: 30 кВт / 63 А
Bdsc R Nc Iowd Nahjfnsd
• Сжатый воздух: 6 – 8 бар
• Система управления Heidenhain TNC 620

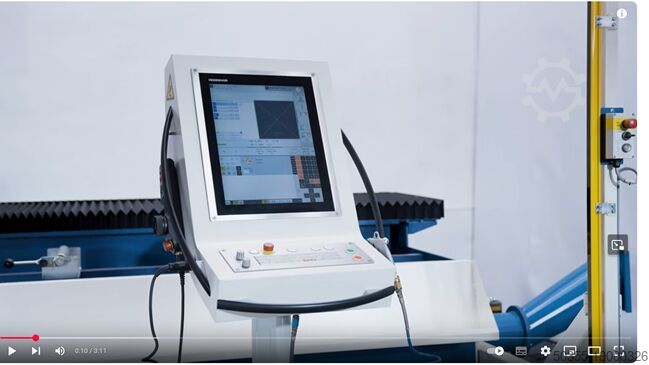

• Основной компьютер MC 8410 Touch с панелью управления и встроенным цветным TFT-экраном с плоским экраном 19 дюймов
- 24-позиционный сменщик инструмента
- Минимальное количество смазки
- Внутреннее охлаждение шпинделя IKZ
- Транспортер стружки, включая выталкивающий бункер
- Электронный маховик Heidenhain
- Система 3D-контактного зонда Heidenhain для измерения деталей
- Опция программного обеспечения для импорта Heidenhain CAD
- Система измерения длины инструмента Heidenhain
- 4 шт. Тиски механико-гидравлические MSH 150, ширина зажима 300 мм
- Маятниковая операция дуэтом (общая рабочая зона)
