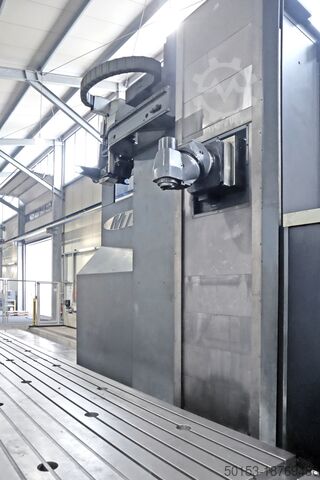

Фрезерный станок с подвижной колонной MTE FBF-M 10000

Описание

RepaitFIT+ от Dornhöfer
Разница.
Включая монтаж и ввод в эксплуатацию!
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Год выпуска машины: 2015
Грузоподъемность / Ход: Продольный (X): мм 10 000
Вертикально (Y): 3000 мм
Поперечный (Z): мм 1500
Отделка: графитово-серый RAL 7024 / агатово-серый RAL 7038
Держатель инструмента: ISO 50, DIN 69871 AD
Тяговый штифт: DIN 69872 Форма A
Монтажный конус: DIN 69871
Главный привод:
Двигатель / Производитель Siemens Главный шпиндельный привод Метчик: 1PH7
Мощность привода макс.: от 198 об/мин 100% ED KW41
Макс. крутящий момент: постоянный до 198 об/мин 100% ED 1920 Нм
Регулировка скорости/коробка передач: 3-ступенчатая (с масляным охлаждением) с автоматикой. Переключение
Bdsc Rjv R Hwrs Nc Ifned
Скорость вращения шпинделя 4000 об/мин: низкий диапазон об/мин 0 - 516
средний диапазон оборотов 460 -1,288
Высокий диапазон оборотов 1200–4000
Приводы осей/подачи осей:
Двигатели привода осей:
Ускоренный ход макс.: (оси X/Y/Z) 25 000 мм/мин
Максимальная рабочая подача: (оси X/Y/Z) 15 000 мм/мин
Макс. усилие подачи: (ось X) 35 000 Н
(ось Y/Z) 32 000 Н
Системы привода осей:
Шестерня/рейка оси X (продольная) (производство Atlanta)
Шариковый винт оси Y (вертикальный) (предварительно нагруженный) Ø 63 x 20
Шариковый винт оси Z (поперечный) (предварительно нагруженный) Ø 50 x 20
Вес: (без зажимного стола/пластинчатого поля) кг около 49 500 Соединительный кабель: кВА около 60
Радиомаховик Innotrol HBG
Автоматический сменщик инструмента с магазином на 60 позиций
Инструментальный шпиндель BIG Plus

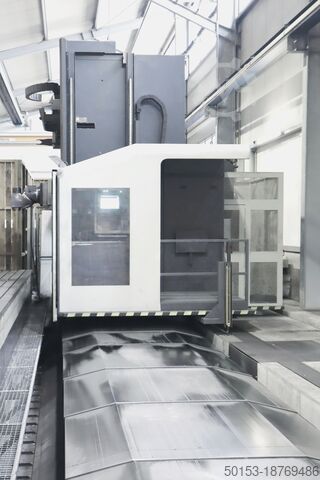

Высота платформы оператора регулируется на 1800 мм, а поперечная регулировка составляет 800 мм.

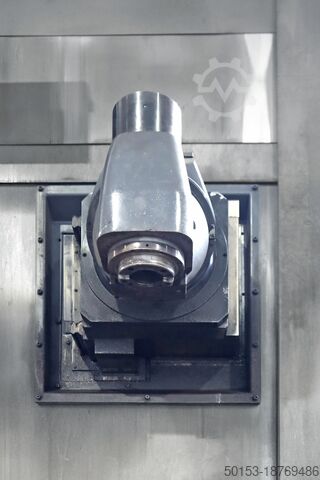

Интерфейс для адаптера фрезерных головок
RepairFIT+ – что это значит?
С RepairFIT+ мы предлагаем вам выгодный и безопасный вход в нашу линейку продукции. Наши машины проходят строгий отбор, комплексную глубокую проверку и тщательную очистку нашими специалистами. Все выявленные дефекты, как технические, так и визуальные, профессионально устраняются, благодаря чему машина находится в идеальном состоянии.
