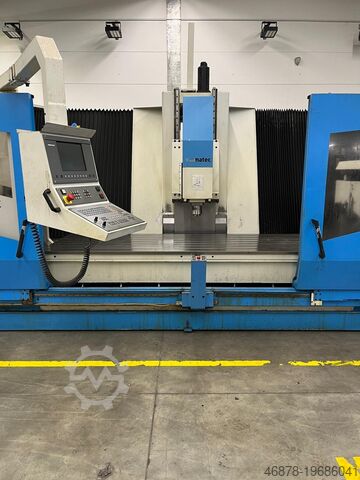

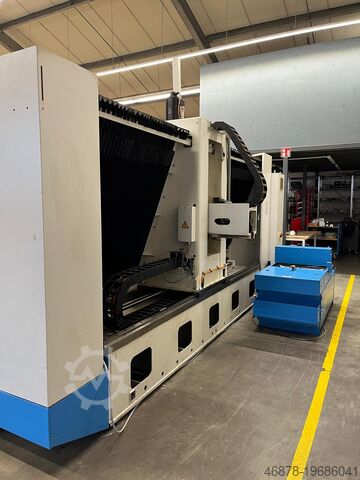

Фрезерный станок с подвижной колонной Donau Danusys 2910 L

Описание

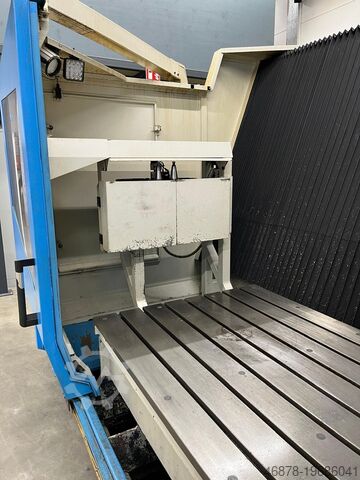

Рабочий стол
Зажимная поверхность мм 3000 x 1000
Высота стола мм 750
Количество Т-образных пазов 6
Размер Т-образных пазов мм 18

Траектории перемещения
Ось X мм 2900
Ось Y мм 1000
Ось Z мм 700
Расстояние верхняя кромка стола - нижняя кромка шпинделя
Нижняя кромка шпинделя мин/макс. мм 150 / 850

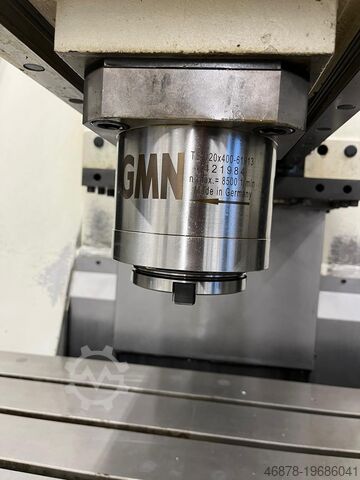

Привод главного шпинделя для скорости 8000 мин-1
Двигатель переменного тока, частотно-регулируемый кВт 16 при рабочем цикле 44%
Диапазон скоростей: мин -1 15 - 8000
Крутящий момент при 44% ED Нм 96
постоянный до мин -1 1500

Приводы подачи
Серводвигатель переменного тока по оси X кВт 3,5
Серводвигатель переменного тока по оси Y кВт 2,0
Серводвигатель переменного тока по оси Z кВт 3,5
Скорости быстрого перемещения (X/Y/Z): м/мин. 30/30/20
Система косвенных измерений.

Точность
Точность позиционирования Оси X, Y
до 1000 мм мм ± 0,0150
Точность повторения по осям X, Y мм ± 0,0075
Точность позиционирования по оси Z мм ± 0,0150
Точность повторения по оси Z мм ± 0,0075

Магазин инструментов 2x 24-кратный
Исполнение в виде дискового магазина
- Позиции инструмента 16
- Хвостовик инструмента (DIN 69871 / 69872) SK 40
- Макс. диаметр инструмента Диаметр инструмента мм 76
- Макс. Длина инструмента мм 300
- Макс. Вес инструмента кг 8

Управление станком Heidenhain TNC 426

Брызгозащитная обшивка
Ограждение всей рабочей зоны, разработанное как частичная защита зоны в соответствии с действующими директивами немецких правил по предотвращению несчастных случаев (UVV) и европейским стандартом
EN 12417, с дверью рабочей зоны с ручным управлением, включая электрическую защиту и блокировку. Дверь машины с поликарбонатным остеклением.

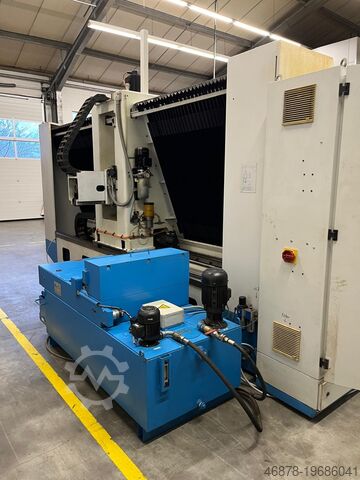

Блок охлаждающей жидкости высокого давления 30 бар (IKZ)
для использования инструментов с внутренней подачей охлаждающей жидкости,
с возможностью переключения на 19 л/мин при 30 бар или 19 л/мин при 15 бар
в комплекте с отдельным бумажным ленточным фильтром.
Внутреннее охлаждение также возможно с помощью воздуха
Емкость бака для чистой жидкости л 500
Степень фильтрации my 30
Производительность фильтра л/мин. 120

Шарнирный ленточный транспортер для стружки
вместо лотка для сбора стружки со встроенным баком для охлаждающей жидкости,
выброс вправо
Ширина разгрузки ок. мм 300
Высота разгрузки ок. мм 1050
вкл. систему охлаждения
Объем бака литров прибл. 150
Скорость подачи л/мин. 30
Мощность насоса бар 2,0

Ручной блок управления HR 410 HEIDENHAIN
Внешний ручной блок управления со встроенным электронным маховиком,
подключается к машине через кабель,
для ручного перемещения осей, с кнопкой аварийной остановки

Смазка - централизованная смазка

документация
Инструкции по эксплуатации и программированию
Гидравлическая и пневматическая схема

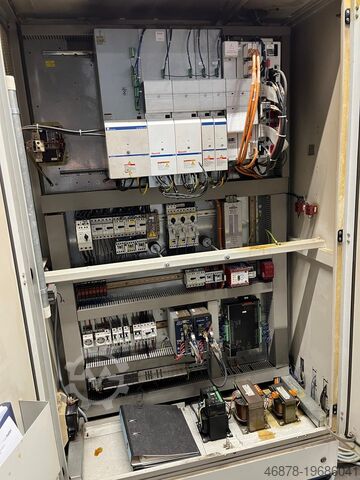

Принципиальная схема
Dkecjw E Ey Hj Ed Ddcst
Журнал испытаний
