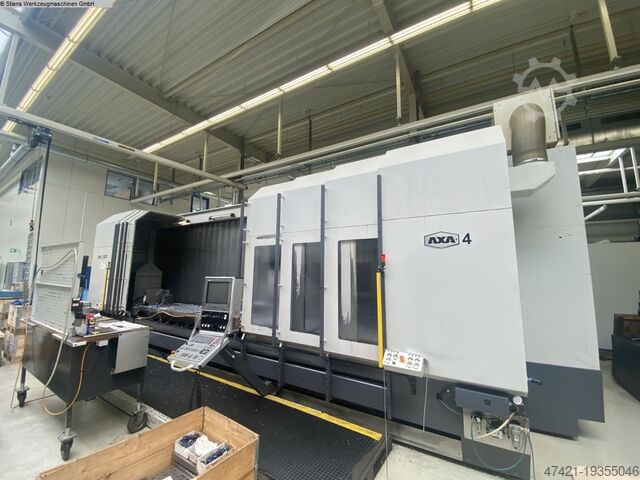

Фрезерный станок с подвижной колонной AXA VHC 3 6000 XTS

Описание

Ход по оси X 6000 мм
Ход по оси Y 900 мм
Ход по оси Z 950 мм

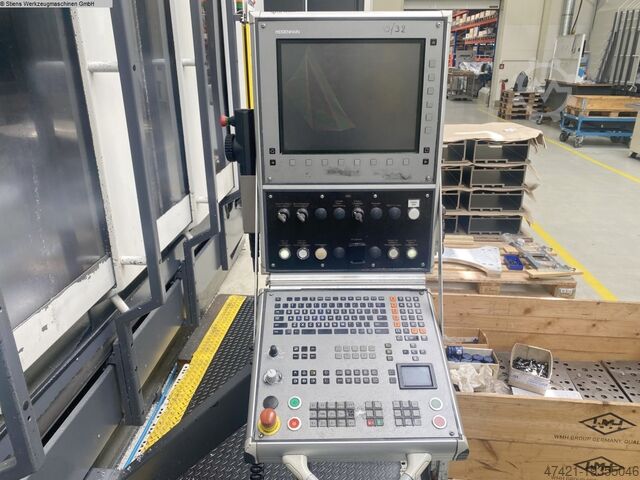

Управление: Heidenhain iTNC 530 C
Расстояние между торцом шпинделя и столом (по вертикали): 40–990 мм
Расстояние между торцом шпинделя и столом (по горизонтали): 250–1200 мм
Диапазон скоростей — главный шпиндель: 30–12 000 об/мин
Мощность привода — главный шпиндель (40%): 30 кВт
Макс. Крутящий момент (40%): 143 Нм
Поворот +/- 100°
Деление: 0,001°
Диаметр шпинделя спереди Подшипник 65 мм
Держатель инструмента HSK A 63 DIN 69893-1

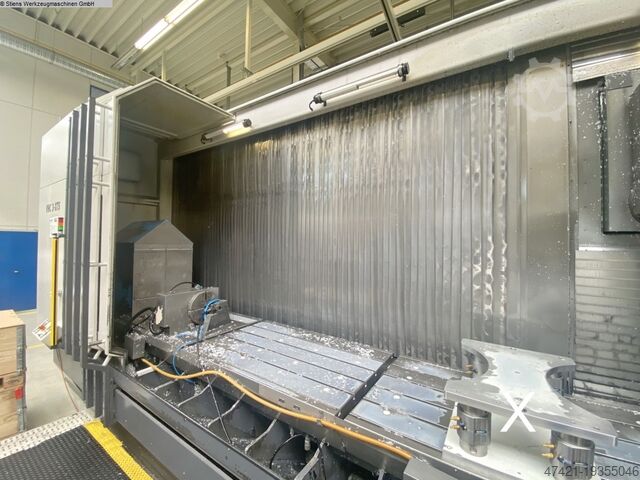

Площадь зажима стола 6950 x 900 мм
Bdjc R Nc Iowrzqhofnod
Количество Т-образных пазов: 6
Расстояние между Т-образными пазами 160 мм
Ширина Т-образного паза 14 мм
Макс. нагрузка на стол 1200 кг
Количество позиций инструмента: 48 позиций
Держатель инструмента HSK A 63 DIN 69893-1
Время смены инструмента на инструмент 6 секунд
Время смены стружки на стружку 11 секунд
Макс. диаметр инструмента 85 мм
Макс. диаметр инструмента со свободным соседним ящиком 135 мм
Макс. длина инструмента 400 мм
Макс. Вес заготовки 8 кг
Ускоренный ход (X / Y / Z) 40 / 40 / 30 м/мин
Подача x / y / z 1 ... 9999 мм/мин
Сила подачи 9 кН
Общая потребляемая мощность 55 кВА
Вес станка прибл. 26 т
Требуемое пространство прибл. 10,0 x 5,0 x 3,5 м
Обрабатывающий центр с подвижной колонной
AXA VHC 3 6000 XTS

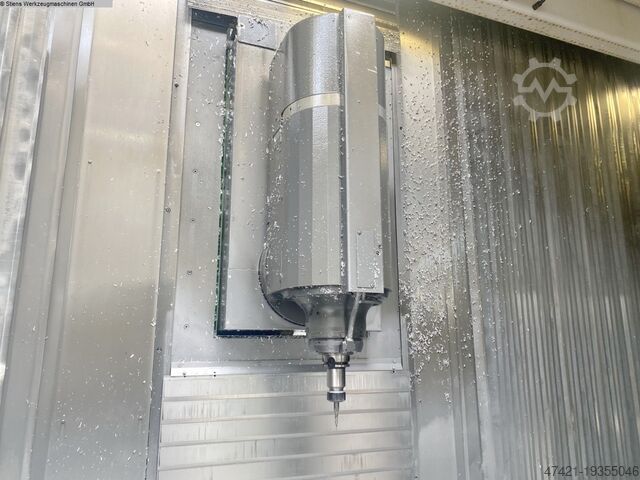

- 1-осевая поворотная головка с ЧПУ, плавно регулируемая,
гидравлический зажим
- Прямая линейная измерительная система
- Маятниковая работа с маятниковым ходом

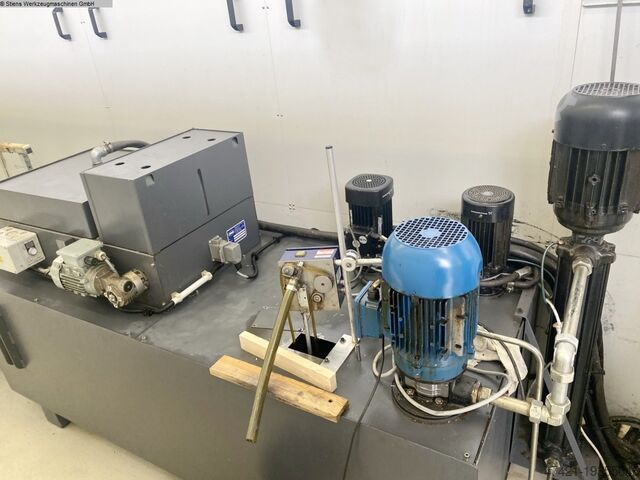

- Бак для охлаждающей жидкости на 800 л
- Автоматические раздвижные двери
- 2-кратный ручной поворот оси поворотного стола с помощью внешней уставки

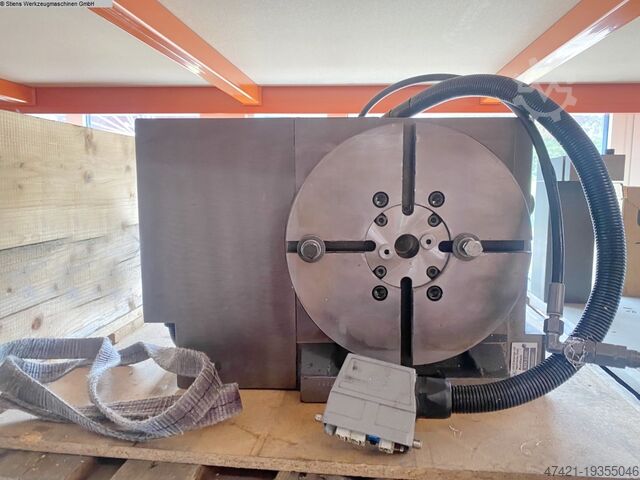

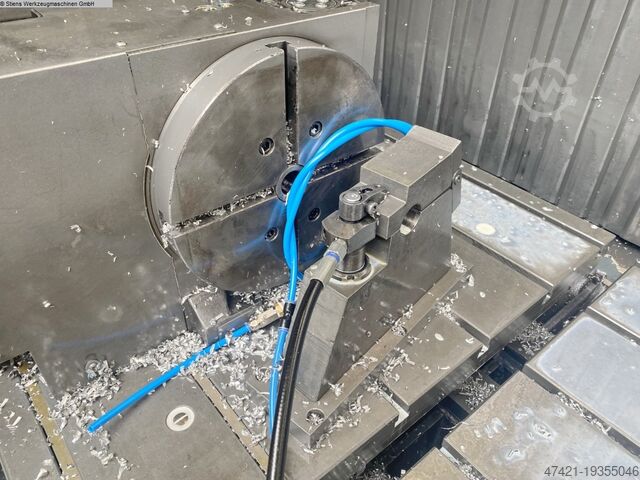

- 4-я ось AXA RTA 2 - 300, диаметр планшайбы 300 мм, высота центра 200 мм
- 3D измерительный датчик Renishaw OMP 60
- Определение поломки инструмента с помощью лазерного луча (Blum Micro Compact)
- Автоматическое выключение с помощью выключателя с ключом

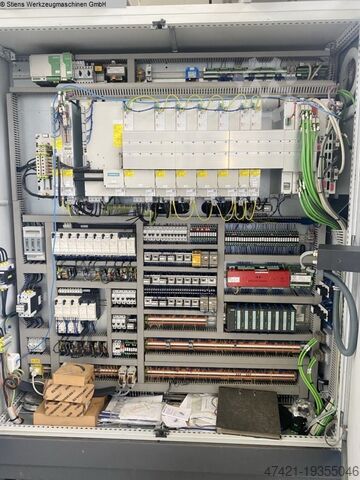

- Теплообменник шкафа управления с охлаждением шпинделя
- Механическая и электрическая подготовка
для 2 магазинов Pick-up слева и справа снаружи
- БЕЗ ЗАЖИМНЫХ УСТРОЙСТВ, БЕЗ ИНСТРУМЕНТОВ
