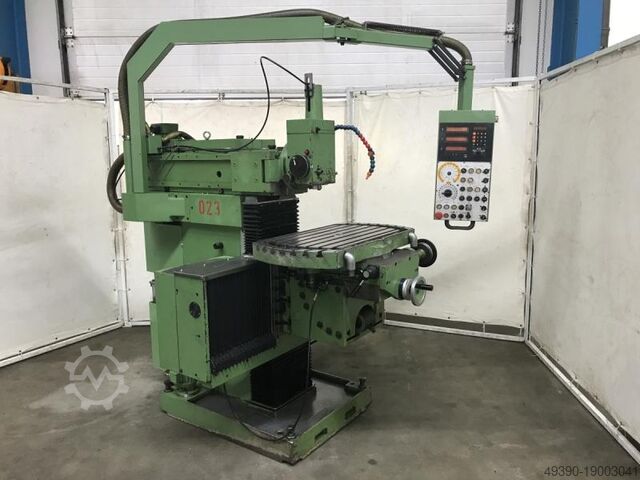

Универсальный фрезерный станок, универсальный фрезерный станок, традиционный фрезерный стол MAHO MH 700 P

Описание

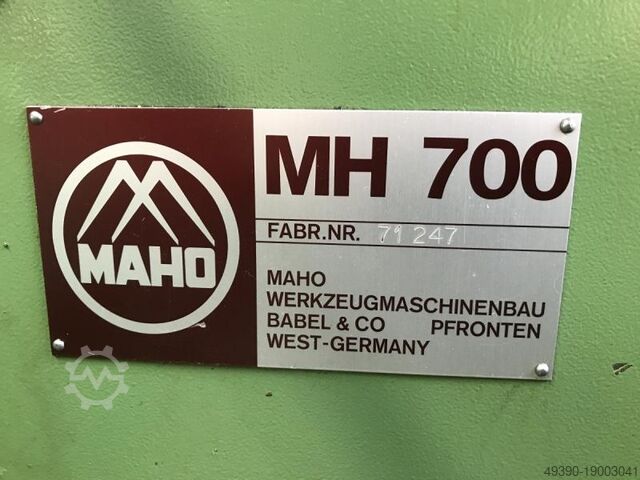

Университет Северной Каролины. Инструментальный фрезерный станок MAHO тип MH 700 P
с контурным управлением HEIDENHAIN TNC 121
. 71247 Схема электропроводки № ET 226 Год выпуска 1979
Расстояния перемещения X: 600 мм, Y: 400 мм, Z: 400 мм
Размер стола 900 х 500 мм
Крепление шпинделя ISO 40
Скорость вращения шпинделя 40-2000 об/мин. 18 шагов
Подача X, Z-ось 1 - 600 мм/мин. непрерывно изменяемый
Подача Y 1 - 300 мм/мин. непрерывно изменяемый
Ускоренный ход по осям X, Z 1,5 м/мин.
Ускоренный ход по оси Y 0,75 м/мин.
Вертикальное перемещение шпинделя 80 мм
Горизонтальное перемещение шпинделя 80 мм
Привод шпинделя 4 кВт
Подключение к сети 380 В, 50 Гц, 10 кВт
- ЧПУ-управление траекторией HEIDENHAIN TNC 121
- Вертикальная фрезерная головка с автоматической подачей пиноли
- Гидромеханический зажим инструмента
- Система охлаждения в основании станка

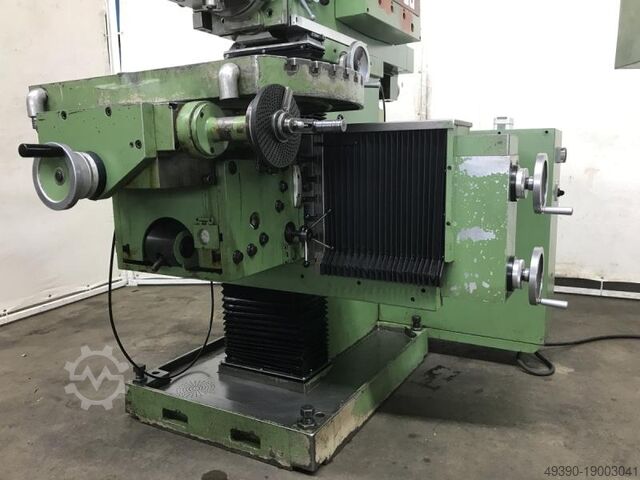

- Универсальный встроенный поворотный стол поворачивается и наклоняется с помощью резьбовых шпинделей +/- 30°
Bocowd Szbo R Nc Ifnedd
- Универсальный встроенный поворотный стол с ручной поперечной регулировкой 200 мм
- Универсальный встроенный поворотный стол с функцией вращения на 360° и гидравлическим зажимом

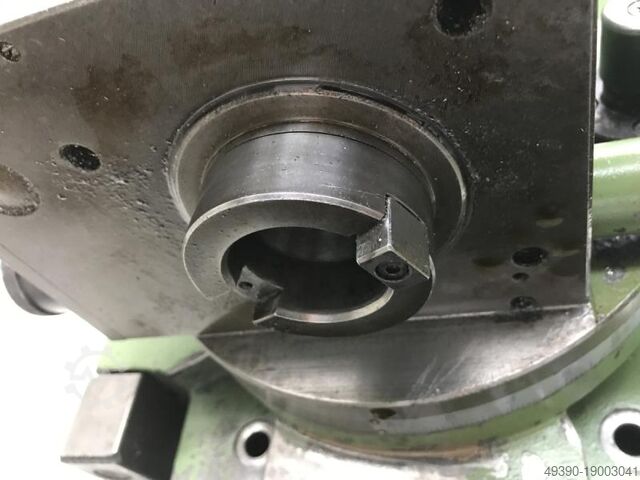

- Поворотный стол с прямым делением 72 x 5° и косвенным делением через перфорированный диск 1:120 = 1 об. = 3°

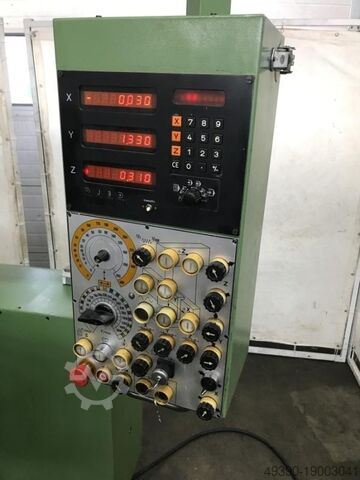

- поворотная панель управления
- Центральная смазка

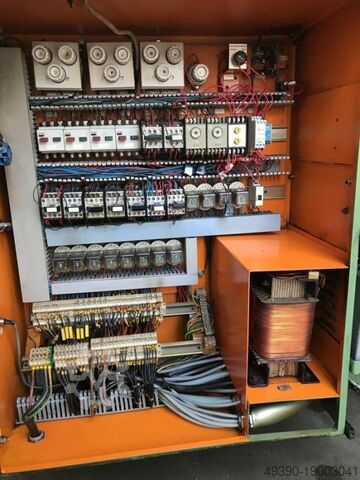

- Электрический план
Требуемое пространство Д x Ш x В 2000 x 1650 x 2250 мм
Вес прибл. 2800 кг
хорошее состояние
