Пазовая головка для фрезерного станка, пазовая головка; Монтаж вместо вертикальной фрезерной головки
Пазовая головка для фрезерного станка, пазовая головка; Монтаж вместо вертикальной фрезерной головки DECKEL FP 2
Состояние
б/у
Отправить сообщение
Описание

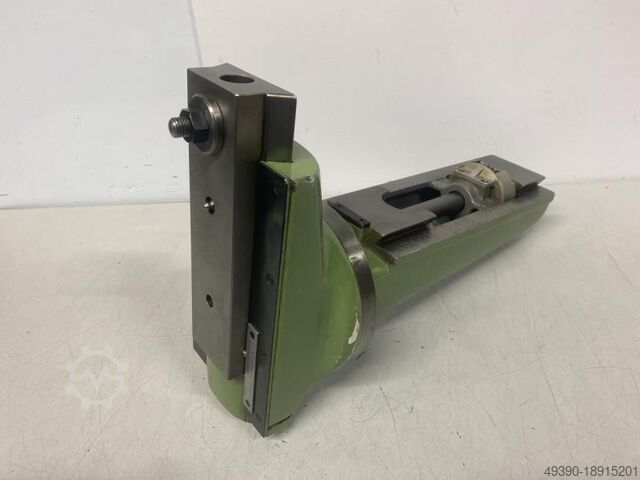

Пазовая головка, подходит для фрезерного станка DECKEL тип FP 2

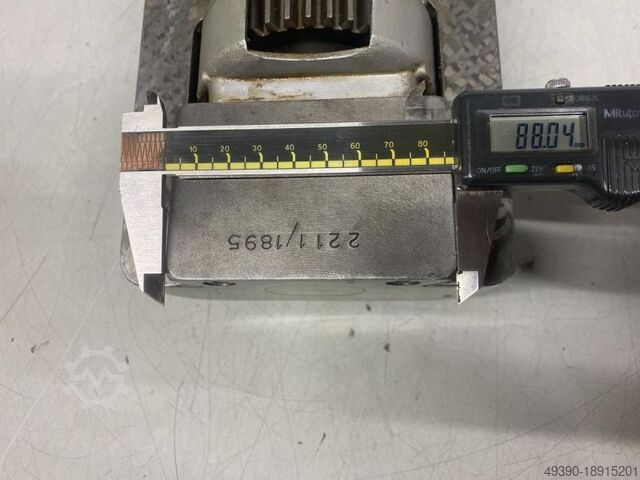

Завод № 2211 / 1895

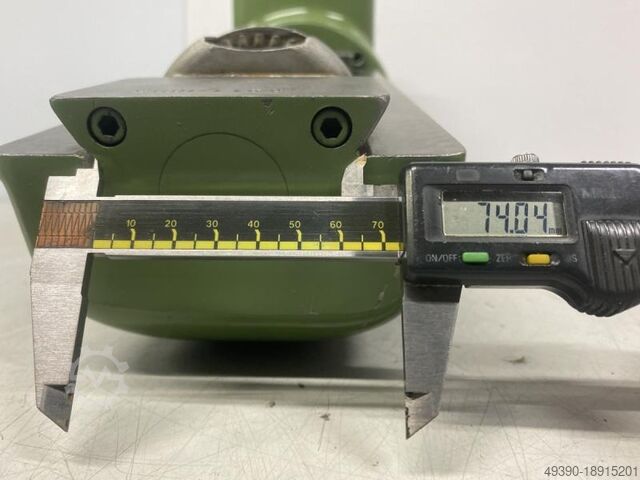

Ширина ласточкина хвоста: прибл. 76 - 88 мм
Высота ласточкина хвоста: прибл. 14,5 мм

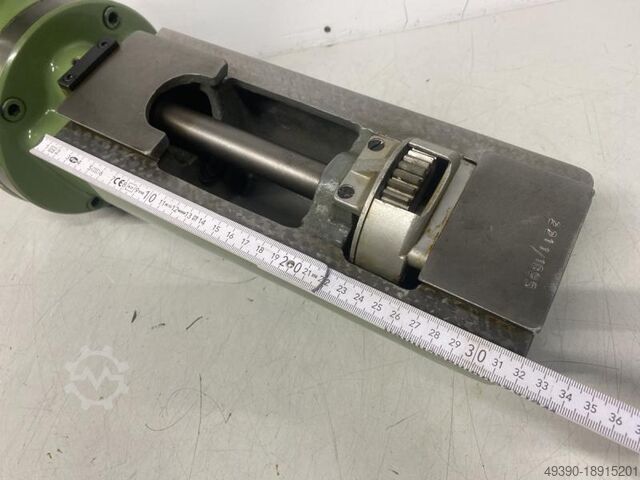

Длина ласточкина хвоста: 320 мм
Расстояние от передней кромки ласточкиного хвоста до центра шестерни: прибл. 235 мм
Размер хода: макс. 80 мм

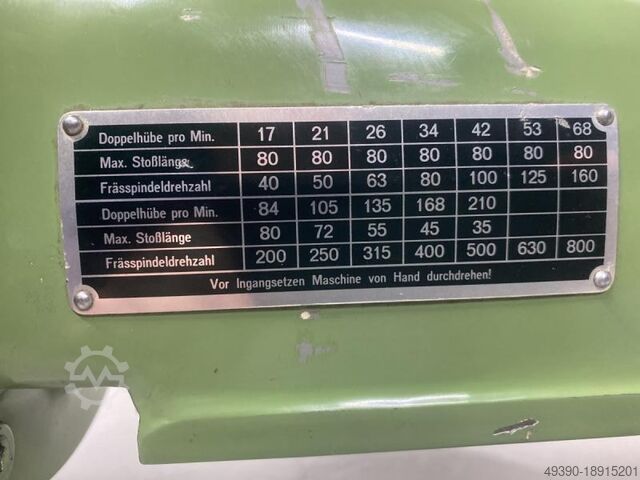

Частота ударов: макс. 210 двойных ходов/мин.

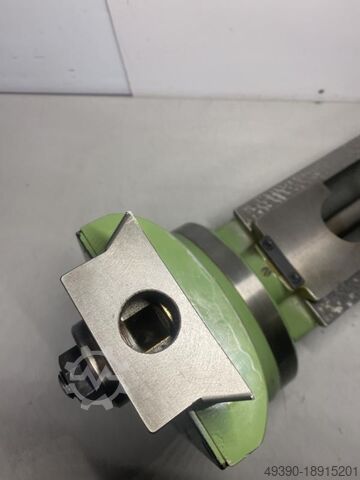

Держатель инструмента: квадратный, 16 x 16 мм с зажимной пластиной
- Размер хода регулируется с помощью эксцентриковой регулировки
- Привод от шестерни станка, внутри направляющей типа «ласточкин хвост» (как и у обычной вертикальной головки)
- Эта долбёжная головка вставляется в направляющую типа «ласточкин хвост» вместо обычной вертикальной фрезерной головки.
(Монтаж вместо вертикальной фрезерной головки, фрезерная головка)
- Ведущая шестерня в долбёжной головке, 39 зубьев, ширина шестерни 16 мм, вероятно, угол зацепления 20°
Bdec R Nswbi Rbjc Ifnjd

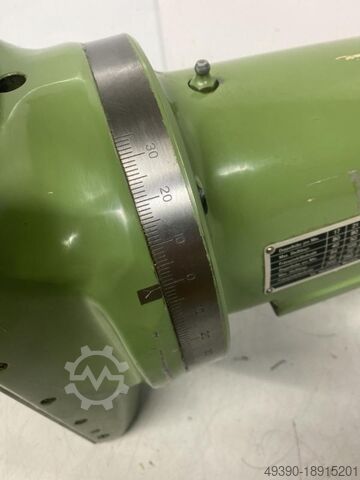

- Головка паза на фланцевой пластине может вращаться на 360°, градусная шкала +/- 35°
Вес: 32 кг.
очень хорошее состояние
DECKEL FP1 имеет угол давления 15° на ведущем колесе.
DECKEL FP2 + FP3 - имеет угол давления 20° на ведущем колесе
