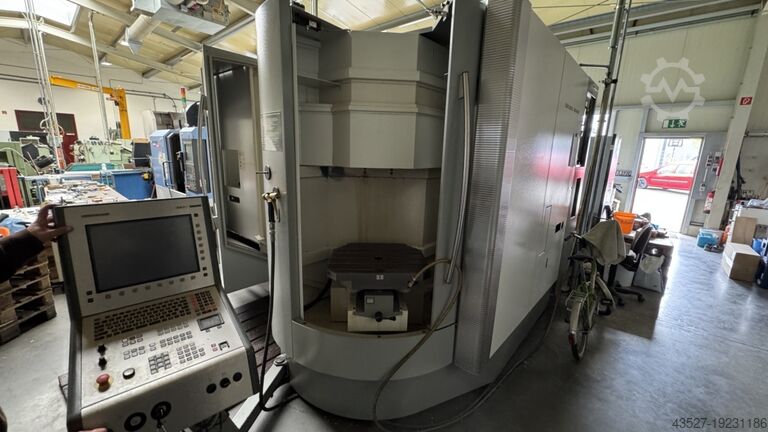

Обрабатывающий центр - универсальный DECKEL-MAHO DMC 60T

Описание

Ход по оси X: 780 мм
Ход по оси Y: 560 мм
Ход по оси Z: 560 мм
Шпиндельный конус: SK40
Управление: HEIDENHAIN iTNC 530
Вес станка примерно: 12,5 т
Габариты (ДxШxВ): примерно 3,40 x 3,30 x 2,60 м
DECKEL MAHO DMC 60T, год выпуска 2003
Наработка: 32 532,7 ч

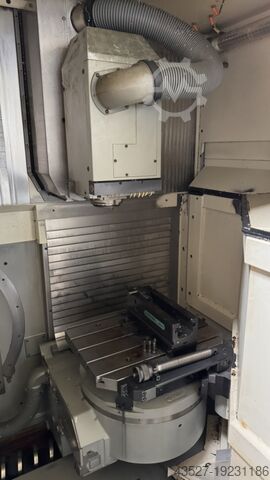

Рабочая зона
Перемещение/
Ось X: 780 мм
Ось Y: 560 мм
Ось Z: 560 мм
Станок DMC 60T (1659) в очень хорошем состоянии и идеально подходит для высокоточных фрезерных работ благодаря мощному мотор-шпинделю, высокой скорости подачи и гибкому магазинному устройству. Все технические характеристики представлены ниже.

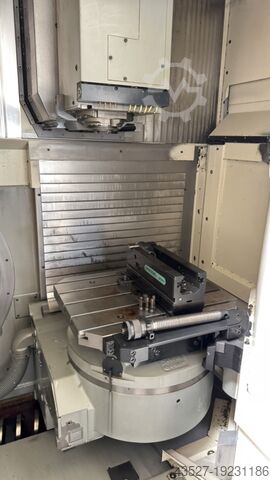

Рабочие столы
NC-поворотный стол — опорная поверхность, паллета: диаметр 500 x 630 мм
Центрирующее отверстие: диаметр 50^H6, глубина 20 мм
Направляющее отверстие: диаметр 20^H6, глубина 20 мм
Момент на столе при:
- 100% ПВ: 1603 Нм
- 25% ПВ: 2813 Нм
Макс. скорость вращения стола: 30 об/мин
Bdecewm Rrws R Nc Ifnod
Подача: 7 200 мм/мин
Максимальная допустимая нагрузка на стол: 400 кг
Магазин инструмента
Магазин SK 40/HSK-A63: 30/60/120 мест
Привод подачи
AC серводвигатели с цифровым управлением на осях X, Y, Z
Скорость подачи
Оси X, Y, Z — программируемая, плавная настройка: 20–15 000 мм/мин
Быстрая подача
Оси X, Y, Z: 50 м/мин
Наладочный режим
Оси X, Y, Z: 20–2 000 мм/мин
Система измерения перемещения
Разрешающая способность | Оси X, Y, Z: 0,001 мм
Минимальный шаг | Оси X, Y, Z: 0,001 мм
Допуск по позиции | Оси X, Y, Z: 0,010 мм

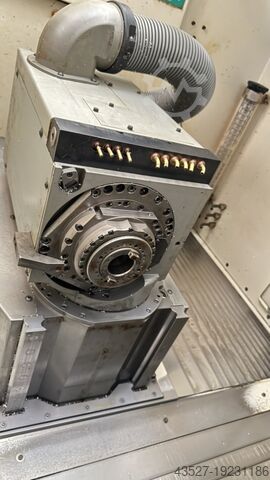

Главный привод 12 000 об/мин: мотор-шпиндель без редуктора
Главный привод 18 000 об/мин: мотор-шпиндель без редуктора
Частота вращения
Плавно программируемая: 20–24 000 об/мин
В наладочном режиме: 20–800 об/мин
Вес
Станок с инструментальным сменщиком и транспортной рамой: около 10 100 кг
Установочный вес
Станок с жестким столом и инструментальным сменщиком: макс. 11 500 кг
Общий вес (включая ленточный фильтр): 12 400 кг
Размеры
Станок: 3,40 x 3,30 x 2,60 м
Транспортер стружки: 2,77 x 1,00 x 2,07 м
Система ленточной фильтрации 900л: 2,22 x 1,40 x 2,20 м
