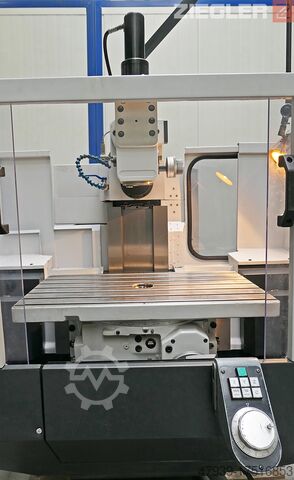

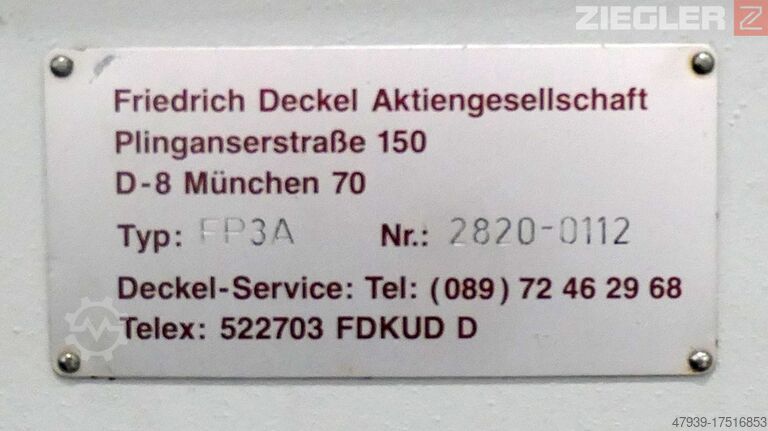

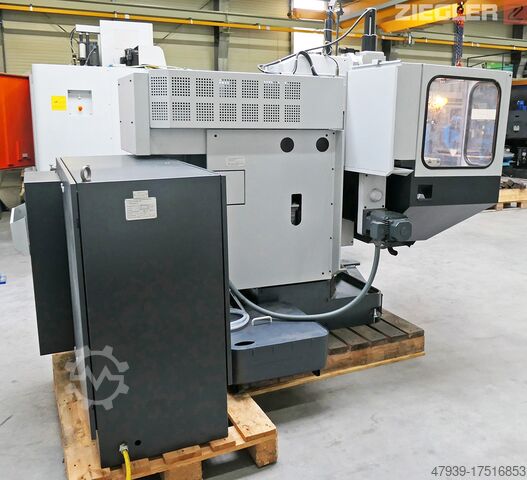

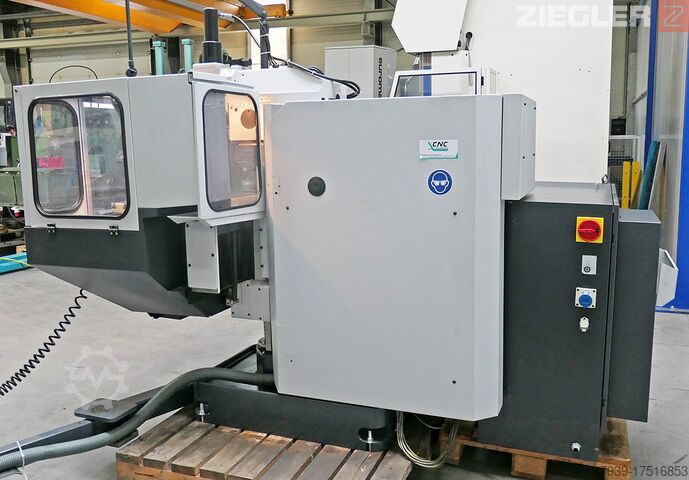

Фрезерный станок с ЧПУ DECKEL FP3A 2820

Описание

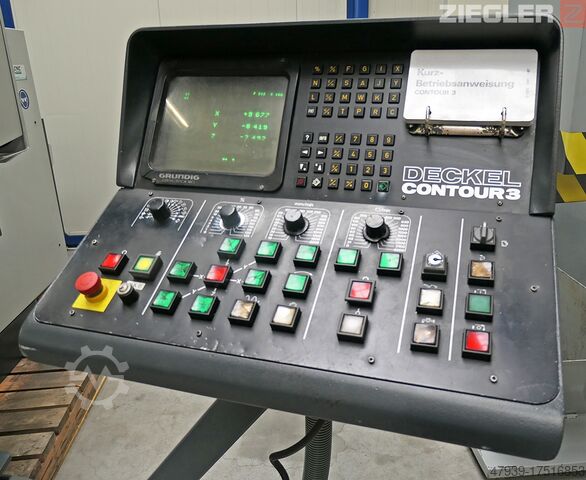

- Система ЧПУ Lid Contour 3

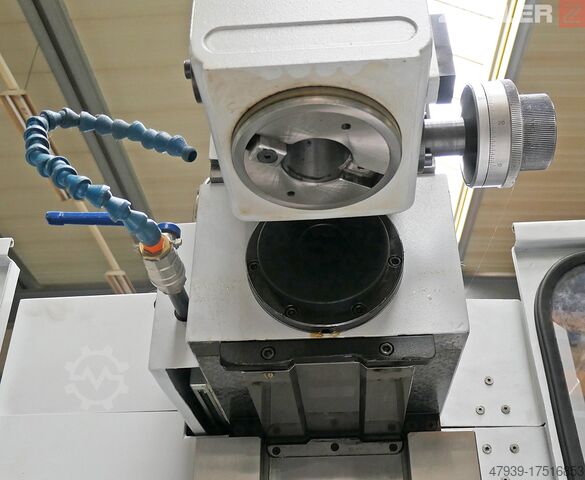

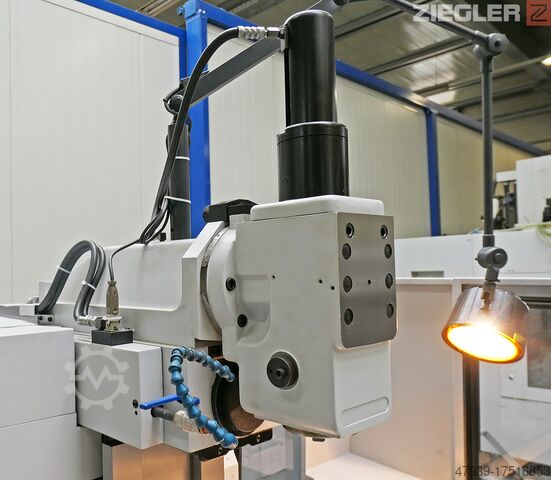

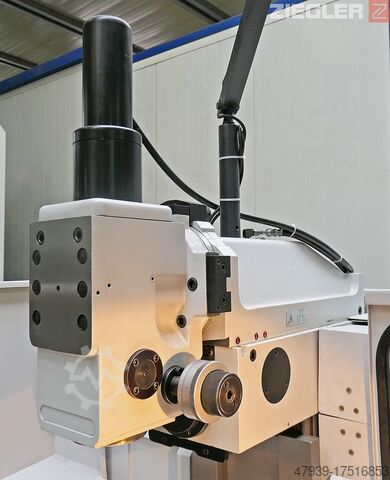

- Подвижная вертикальная фрезерная головка с выдвижным шпинделем
- контрподшипник для длинных фрезерных оправок
- Гидравлический зажим инструмента
- Автоматическая коробка скоростей
- Автоматический зажим по осям X/Y/Z
- Автоматическая центральная смазка
- устройство охлаждения
- прямое измерение пути
- Муфта защиты от столкновений по осям Z/Y
- год выпуска 1987
Технические данные
Рабочий диапазон:
- Ось X (продольная): 485 мм
- Ось Y (поперечная): 385 мм
- Ось Z (вертикальная): 380 мм
- Вертикальный ход пиноли: 80 мм
- Возможность перемещения вертикальной фрезерной головки по бабке: 150 мм
Главный привод:
- Двигатель: трехфазный тормозной двигатель переменного тока с переключением полюсов и ручной редуктор с вращением по часовой стрелке/против часовой стрелки
- Мощность: 3,7 / 4,4 кВт
- 18 рабочих скоростей шпинделя: 50 - 2500 об/мин
- Шаг изменения: 1,25
- Держатель инструмента: SK40 (M16)
- Инструментальный зажим: гидравлический
Привод подачи:
- Ось X: 1 двигатель постоянного тока
- Оси Y и Z: 1 двигатель постоянного тока
- Все оси: шарико-винтовые пары
- Программируемая скорость подачи: 10 - 1000 мм/мин
- Быстрое перемещение по осям X-/Y-/Z: 2000 мм/мин

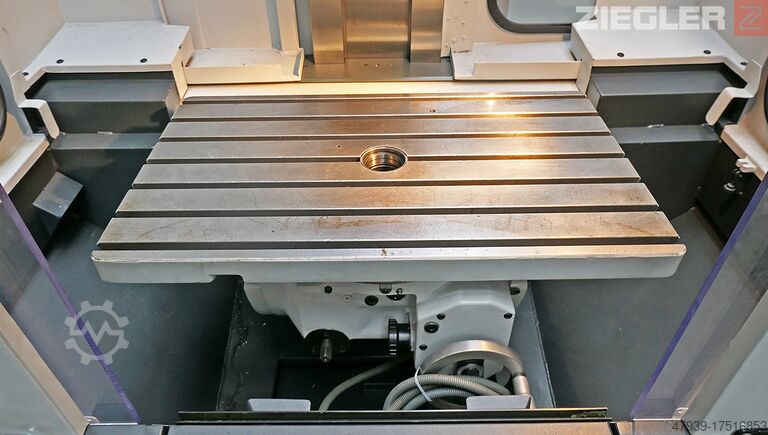

Универсальный стол:
- Количество Т-образных пазов: 7
- Ширина Т-паза: 14/H7 мм
- Расстояние между Т-образными пазами: 63 мм
- Центральное отверстие Ø/глубина: 63H6 / 8
- Расстояние от центра стола до привинчиваемой поверхности: 260 мм
- Макс. Высота прохода (вертикальный фрезерный шпиндель/поверхность стола): 490 мм
- Допустимая нагрузка: 300 кг
- Вес: 230 кг
- Диапазон вращения в горизонтальном положении (ось C): 360 °
Bsc R Nc Ifou Awlzjnsdd
- Диапазон наклона (ось A): +450 / -150 °
- Диапазон поворота (ось B): ± 450 °
- Диапазон измерения с прямым цифровым дисплеем: Разрешение 360000 x 0,001 °
- Коэффициенты уменьшения: 60:1 / 120:1 / 240:1
Установка:
- Необходимое пространство с зоной безопасности: ок. 2,3 x 2,5 м
- Рабочее напряжение: 400 В / 50 Гц
- Общая подключенная нагрузка: 7,5 кВт / 9,5 кВА
- Вес машины: ок. 1830 кг
- Нагрузка на пол: 3000 кг/м²
