Двухшпиндельный фрезерный станок Five Star THM 460

Описание

FIVE STAR THM-460
Горизонтальный двухголовочный фрезерный станок с осью индексации

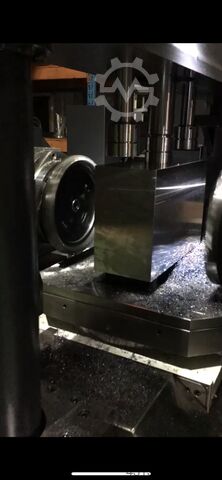

Идеальный станок для фрезерования и снятия фасок с P-образных пластин для изготовления пресс-форм с 4 сторон за один зажим.
Базовое техническое оснащение:
Система управления
- FANUC 0i-MF
- Удобный сенсорный экран, цветной дисплей 10,4"
- Ввод данных с поддержкой диалога
Производительность обработки
- Длина заготовки мин./макс.: 20 - 460 мм
- Ширина заготовки мин./макс.: 20 - 460 мм
- Высота заготовки мин./макс.: 12 - 150 мм (опция 180 мм)
- Угловая фаска заготовки Cmax.: 10 мм
Траектории перемещения
- Ось X (стол станка): 620 мм
- Ось Y/Z (ось подачи/ бабка): 330 мм / 330 мм
Мощность привода осей
- Двигатель оси X: 2,5 кВт
- Двигатель оси Y/Z: 1,4 кВт
- Двигатель оси B: 1,4 кВт
Скорости
- Быстрая траверса X (стол станка): 15 м/мин
- Быстрая траверса Y (ось подачи): 10 м/мин
- Быстрая траверса Z (бабка): 10 м/мин
- Ручная подача: 0 - 1 500 мм/мин
- Автоматическая подача: 0 - 5 000 мм/мин
Главные шпиндели

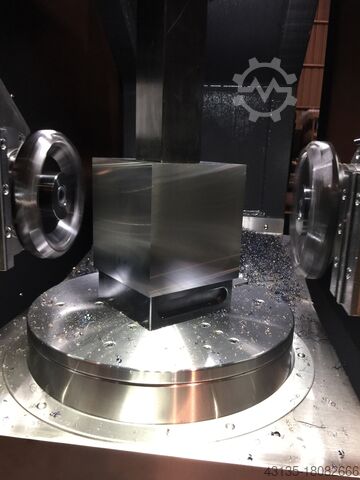

- Два горизонтально противоположных фрезерных шпинделя,
предназначены для тяжелой обработки
- Тип привода: ременная передача
- Диапазон скоростей: от 100 до 1 000 мин-1 каждый
- Мощность привода: 11 кВт каждый
Bdec R Nc Ijvi I Nmsfnjd
- Интерфейс шпинделя: 2" / Ø50,8 мм каждый
- Масляное охлаждение с отдельным масляным радиатором шпинделя (опция)
Инструменты (стандарт)
- Фрезерная головка: Ø160 мм (опция Ø200 мм) Примечание: Инструменты не входят в стандартный комплект поставки!

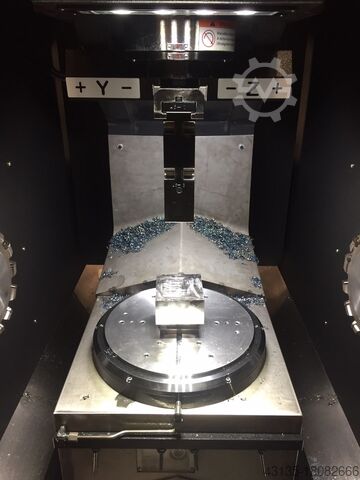

Поворотная ось (ось B)
- Индексирование: (стандартный шаг 5°)
- Угол индексации: 0°, 45°, 90°, 135° и 180° (для двусторонней обработки)
- Размер стола: Ø320 мм
- Макс. Макс. нагрузка: 320 кг
Выравнивание заготовки
- Упор 90° для легкого позиционирования заготовок оператором
- Автоматический измерительный блок для распознавания положения заготовки
Направляющие
- Ось X: линейная роликовая направляющая
- Ось Y: Плоская направляющая с покрытием TURCITE-B
- Ось Z: Плоская направляющая с покрытием TURCITE-B
- 2 спирали для стружки (левая и правая) в станке
- Автоматический спиральный транспортер стружки
Разное
- Центральная смазка масло/воздух
- Распределительный шкаф с теплообменником
- Частичная обшивка станка листовым металлом
- Опорный рабочий стол
- Ящик для ручного инструмента
- Светодиодная рабочая лампа
- 3-цветная сигнальная лампа
- Декларация соответствия CE в соответствии с европейскими директивами
Размеры и вес машины
- Размер машины: 2 800 x 3 410 x 2 200 мм
- Вес машины: около 7 500 кг
Шпиндели
- Двигатель шпинделя Power-Up мощностью 15 кВт
- Интерфейс шпинделя 1-7/8" каждый, подходит для торцевой фрезерной головки Ø200 мм
Диаметр оправки: Ø47,625 мм
Инструменты
- Фрезерная головка Ø200 мм, MAROX-Tools Тайвань
Тип: SE545R/L0810, DC200
Поворотная ось (ось B)
- Ось индексации, шаг 5°, стандартная опция
Угол индексации: 0°, 45°, 90°, 135°
Размер стола: Ø320 мм
Макс. Грузоподъемность: 320 кг
Управление подачей сжатого воздуха, охлаждающей жидкости и стружки
- Сопло для подачи сжатого воздуха со стружкой, по 1 штуке, снаружи шпинделей, стандартная опция
(металлическая шарнирная трубка для сжатого воздуха)
- Система охлаждающей жидкости с отдельным баком для смазочно-охлаждающей жидкости и насосом низкого давления, а также бумажным фильтром, объем бака: 600 литров
Производительность фильтра: 80 л/мин.
- Спирали для стружки (слева и справа) в станке, стандартная опция
- Автоматический шарнирный ленточный транспортер стружки
