Станок для электроэрозионной обработки штамповки

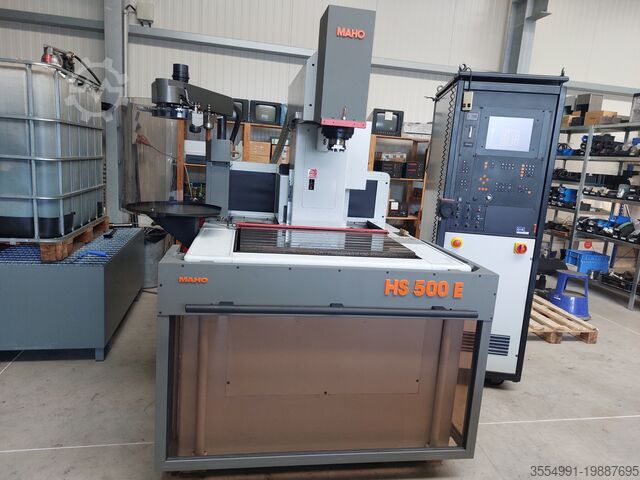

Станок для электроэрозионной обработки штамповки Hansen HS500E
Год выпуска
1989
Состояние
отличное состояние (б/у)
Отправить сообщение
Описание
Станок электроэрозионного копировального типа HS500E, в очень хорошем состоянии,
система управления Heidenhain Erocom II,
генератор 60 Ампер,
система зажима EROWA,
16-позиционный магазин для смены электродов,
TFT-монитор,
ручное колесо с выбором оси,
противопожарная система,
защитное ограждение,
инструкция по эксплуатации
ТЕХНИЧЕСКИЕ ДАННЫЕ
СТАНОК
РАБОЧАЯ ЗОНА
Размеры столешницы, мм: 780x500
Ход по X, минимально, мм: 490
Ход по Y, минимально, мм: 290
Ход по Z, минимально, мм: 375
Ось C, градусы: 360
Dec Edow T Swts Ddcskt
Расстояние между столом и шпинделем, мм: 285-660
Максимальный уровень диэлектрика, мм: 345
Макс. масса детали, кг: 1500
Макс. масса электрода по оси C (по оси Z), кг: 20 (100)
ГАБАРИТЫ И ВЕС
Ширина, мм: 1320
Длина, мм: 1700
Высота, мм: 2200
Вес, кг: 3200
ГЕНЕРАТОР
Рабочий ток, А: 60
Подключаемая мощность, кВА: 12
Габариты и вес генератора:
Ширина, мм: 600
Длина, мм: 920
Высота, мм: 1970
Вес, кг: 400
СИСТЕМА УПРАВЛЕНИЯ: 4-осевая ЧПУ EROCOM II
АВТОМАТИЧЕСКИЙ СМЕНЩИК ЭЛЕКТРОДОВ: 16-позиционный для системы EROWA ITS40
ДИЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Объем, л: 450
Фильтрующих картриджей: 3
Агрегат: отдельный
Габариты и вес:
Ширина, мм: 1200
Длина, мм: 900
Высота, мм: 1100
Вес, кг: 800
УСТАНОВОЧНАЯ ПЛОЩАДЬ, мм: примерно 2200x3000
