Разделительная головка Rottstedt Roundinho 60P

Описание

Компактный прецизионный поворотный стол с ЧПУ, подходящий для производства отдельных деталей или мелкосерийного производства в точной механике. Возможна горизонтальная или вертикальная конструкция. Лучшего качества не купить!
- Сделано в Германии -
Он подходит в качестве 4-й оси на гравировальных и фрезерных станках для гравировки, лазерной обработки, сверления, обработки канавок, фрезерования или для использования на инструментальном или плоскошлифовальном станке. Возможны квадратные, шестигранные, зубофрезерные работы любого шага или 3D-обработка.
Прецизионная червячная передача с передаточным числом 100:1.
Выходной крутящий момент значительно превышает 25 Нм.
Привод осуществляется через управляемый шаговый двигатель 1,8 градуса, ток 3,2 А с удерживающим моментом 1,2 Нм.
Червяк и червячное колесо производятся собственными силами, что гарантирует высочайшую точность настройки. Пара имеет четыре шарикоподшипника, устанавливается без люфта, а также регулируется.
Цельный устойчивый выходной шпиндель оснащен планшайбой d = 108 мм с внутренним конусом МК 1 и сквозным отверстием 10,3 (дополнительная внутренняя резьба М12).

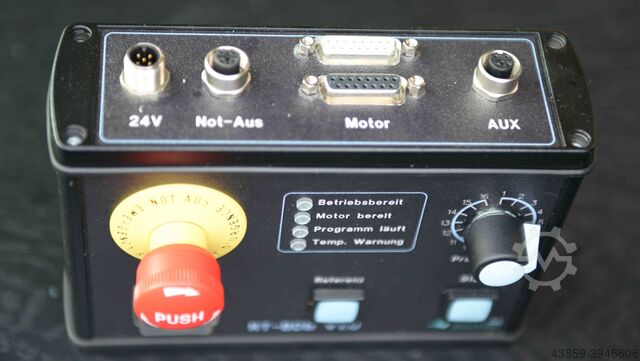

В комплект поставки входит электронное управление в виде удобного модуля с 14 программами движения и 2 перемещениями опорных точек, а также пошаговым контролем с питанием.
Оптимизированное предварительное программирование происходит в 360 (для операции фрезерования), 180, 120, 90, 72, 60, 45, 36, 30, 20, 10, 5, 1, 0,02 циклов повторения с приращением, перемещение вправо и влево и перерывы в циклах. само собой программируемое.
С помощью программного обеспечения вы можете
программы и циклы вождения; Абсолютные или инкрементальные значения привода, а также фактическое значение оси вращения можно очень удобно запросить в любое время с помощью программного обеспечения. Через выход можно получать стартовые импульсы от станка с ЧПУ. Быстро создаются сложные деления масштаба, поперечные отверстия или шестерни.
Кроме того, теперь вы можете последовательно проходить несколько разных углов хода, используя стартовый импульс.
Например, с приращением 30 градусов, затем 3 градуса, затем 90 градусов, затем 1,45 градуса.
с перерывом или без, или снова повернуть назад.
Идеально подходит для Hermle, Chiron, DMG Mori, Maho, Lid FP1, G1, Jung, Mikron или Gravograph.
НОВИНКА: В качестве дополнительной опции все 16 шагов перемещения, а также команды пуска и задания теперь могут управляться извне с помощью системы ЧПУ с помощью функций M.
Опционально: уплотняющий воздух с защитным кожухом от брызг.
Мы можем предложить стандартные зажимные устройства для вашего применения, а также у нас есть возможность быстро и недорого изготовить специальные зажимные устройства.
Специальные аксессуары:

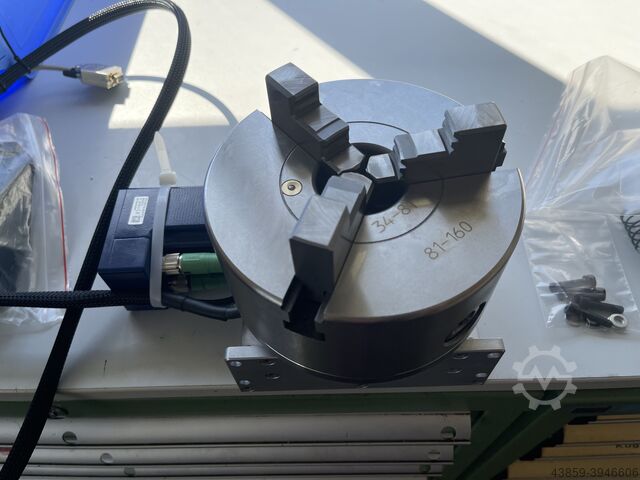

Трехкулачковый патрон 80 мм: 125 евро.
#600011 Патрон трехкулачковый 100 мм, проход 25 мм и переходная пластина (увеличение режущей кромки до 80 мм): 300 евро.
# 600021 Задняя бабка: регулируемая по высоте 60–80 мм: 150 евро.
# 600030 Держатель для цанги ER 25 с гайкой: 125 евро.
# 600031 USB-кабель для передачи данных для программирования через ПК: 150 евро.
# 600032 Программирование углов движения: 40 евро.
№ 600033 Измерительная программа вождения и протокол испытаний окончательной приемки 100 евро
# 600036 Набор цанг ER 25 до D16 мм 10 штук: 125 евро
# 600037 Держатель для цанги ER 32 с гайкой до D20: 125 евро.
Pjc R Nsd Erdrsc Ifnjpu
# 600097 Кабель управления с контактом чтения магнитного переключателя для автоматизации без выхода станка с ЧПУ: 25 евро
#600099 Приемка/программ
